Неисправности и их устранение. – Замена деталей

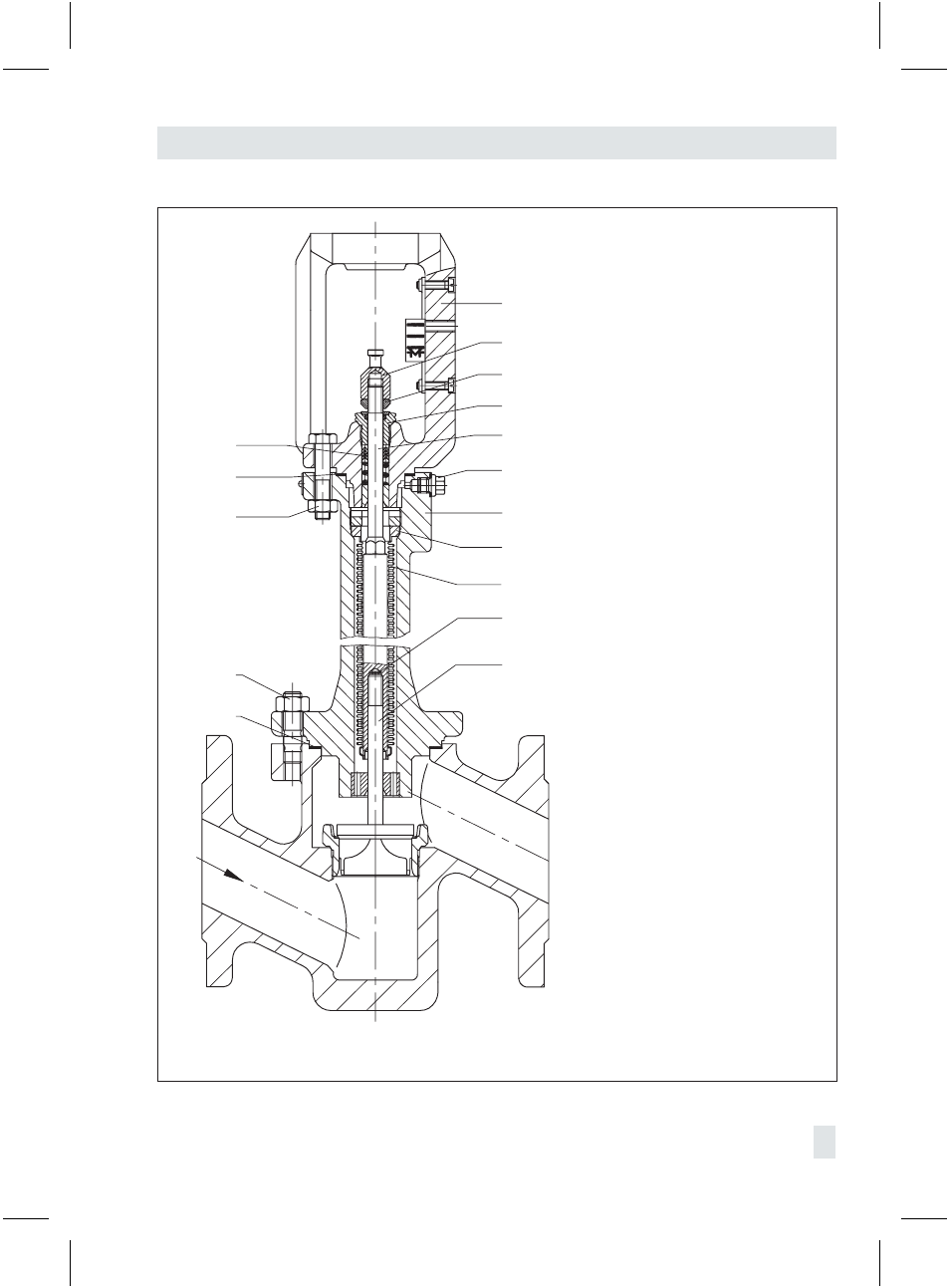

Рис. 7 · Исполнение с металлическим сильфоном Ду от 15 до 150
(исполнение с корпусом из кованой стали)
5
6.1
6.2
5.2
6.3
11
12
6.5
6.6
6.4
6
4.2
5.5
5.4
1.1
1.2
Экспликация к рис. 7 и 8
1.1 Гайки
1.2 Уплотнительное кольцо
3 Конус
3.5 Зажимное кольцо
3.6 Фланец
3.7 Винты
4.2 Набивка сальника
5 Верхняя часть клапана
5.2 Резьбовая втулка
5.4 Винты
5.5 Прокладка
6. Шток конуса
6.1 Накидная гайка
6.2 Контргайка
6.3 Удлинитель штока конуса
6.4 Предохранительные шайбы
6.5 Гайка (Ду от 15 до 150)
6.6 Металлический сильфон
6.7 Уплотнительное кольцо
(Ду 200 и 250)
6.8 Уплотнительное кольцо
(Ду 200 и 250)
11. Контрольный штуцер
12. Промежуточная вставка
