5 сборка – Инструкция по эксплуатации Samson 241 Регулирующий клапан
Страница 13
Предупреждение!
Ни в коем случае не допускать скручи-
вания металлического сильфона.
6. Вставить две новые предохрани-
тельные шайбы (6.4) в удлинитель
штока конуса (6.3).
Смазать резьбу штока конуса сма-
зкой (номер по каталогу для заказа
8150-0111) и плотно ввернуть шток
конуса в удлинитель (6.3) (момент
затяжки 50 Нм при диаметре конуса
10 мм и 80 Нм при диаметре 16 мм).
Ду 200 и 250:
1. Отвинтить детали конуса со штока
как указано в параграфе 4.2.2 и
движением вверх вынуть металли-
ческий сильфон вместе со штоком
конуса (6) из промежуточной вставки
(12).
2. Заменить уплотнительное кольцо
(6.7) и вставить новый шток конуса
в металлический сильфон (6.6).
3. Навинтить конус и зафиксировать
зажимное кольцо (3.5), фланцем
(3.6) и винтами (3.7).
4.2.5 Сборка
1. Посадить промежуточную вставку
(12) на корпус клапана (1) и закре-
пить гайками (1.1) (соблюдать мо-
менты затяжки по таблице на стр. 9).
2. Посадить верхнюю часть клапана
(5) на промежуточную часть и закре-
пить гайками (соблюдать моменты
затяжки).
3. Затянуть резьбовую втулку (5.2).
4. Навернуть контргайку (6.2) и гайку
(6.1) на удлинитель штока конуса
(6.3) или, соответственно, исполне-
нию на шток плунжера, отрегулиро-
вать размер А по таблице на рис. 3.
EB 8015-1 RU
13
Неисправности и их устранение. – Замена деталей

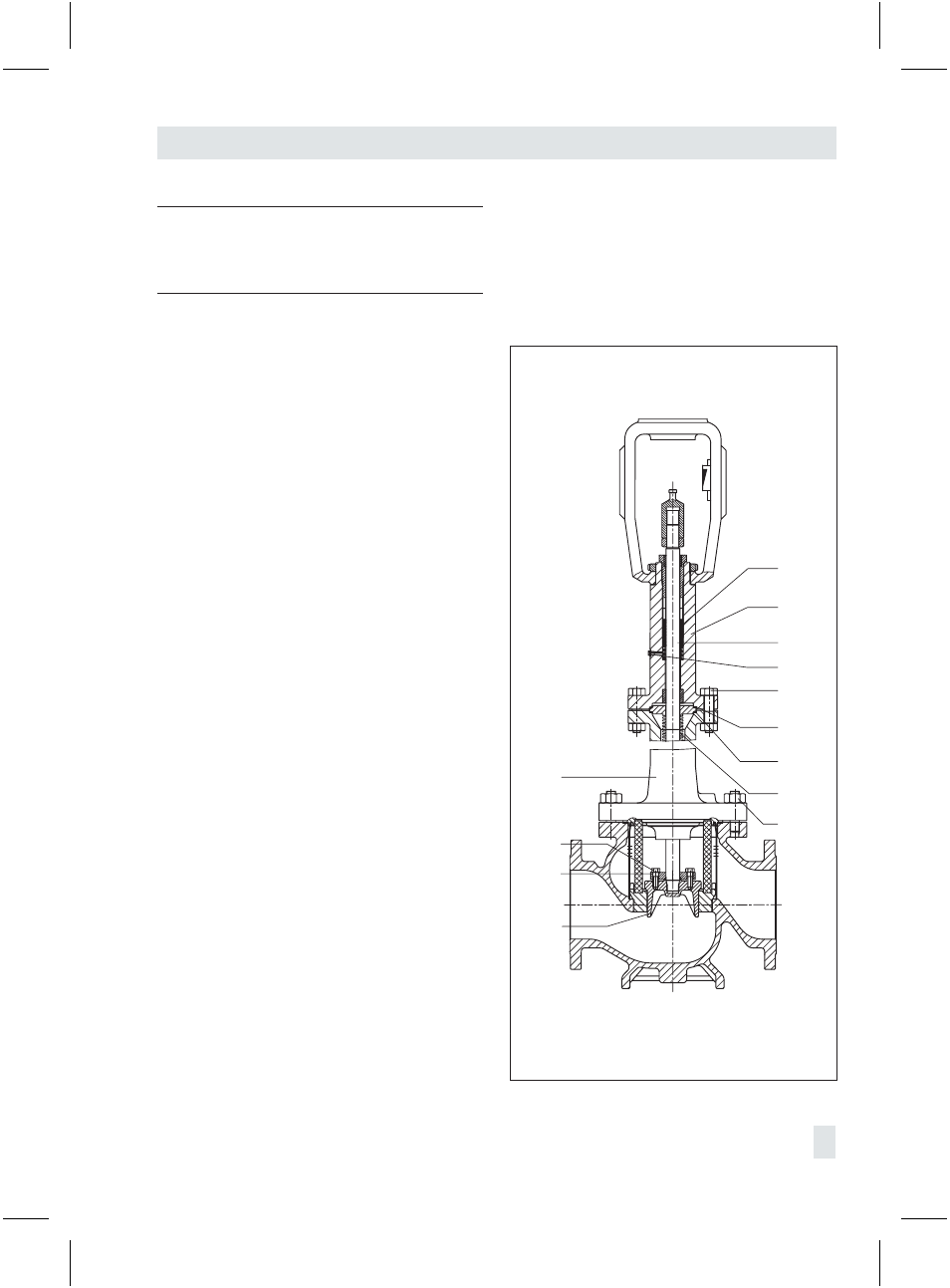

Рис. 8 · Исполнение с металлическим силь-
фоном Ду 200 и 250
12
3.7
3.5
3
4.2
5
6
11
5.4
6.8
6.7
6.6
1.1
Исполнение с делителем потока
У исполнений с изолирующей встав-
кой сильфон (6.6) отсутствует.
