Страница 8
2. Отвинтить со штока конуса накид-
ную и контр-гайки (6.1) и (6.2).
3. Вывернуть резьбовую втулку (5.2)
сальника и вынуть шток с конусом
из верхней части клапана.
4. Вынуть с помощью подходящего ин-
струмента все детали сальника из
набивочной полости, поврежденные
детали заменить.
Тщательно очистить набивочную по-
лость.
5. Осмотреть уплотнительное кольцо,
в любом случае, его лучше заменить.
Монтаж (сборка):
6. Смазать все детали сальника, а так-
же шток конуса (6) смазкой (номер
по каталогу для заказа 8150-0111).
7. Вставить шток с конусом в верхнюю
часть клапана.
8. Осторожно посадить верхнюю часть
на корпус клапана и закрепить
гайками (1.1) (моменты затяжки см.
в таблице).
9. Осторожно вставить детали сальни-
ка в сальниковую полость, надевая
их на шток конуса. При этом соблю-
дать их правильное расположение.
Ввернуть и затянуть резьбовую
втулку (5.2).
10. Навернуть на шток конуса контр-
гайку (6.2) и накидную гайку (6.1),
отрегулировать размер А согласно
таблице на рис. 3.
4.1.2 Замена седла и/или
конуса
При замене седла и конуса новыми
рекомендуется заменить также сальни-
ковую набивку (4.2).
Для их замены произвести операции,
аналогичные описанным в параграфе
4.1.1.
Конус:
Заменить старый конус новым вместе
со штоком. Допускается также повтор-
ное использование старого конуса по-
сле его доработки.
Перед установкой на место смазать шток
конуса смазочным материалом (номер
по каталогу для заказа 8150-0111).
8
EB 8015-1 RU
Неисправности и их устранение. – Замена деталей

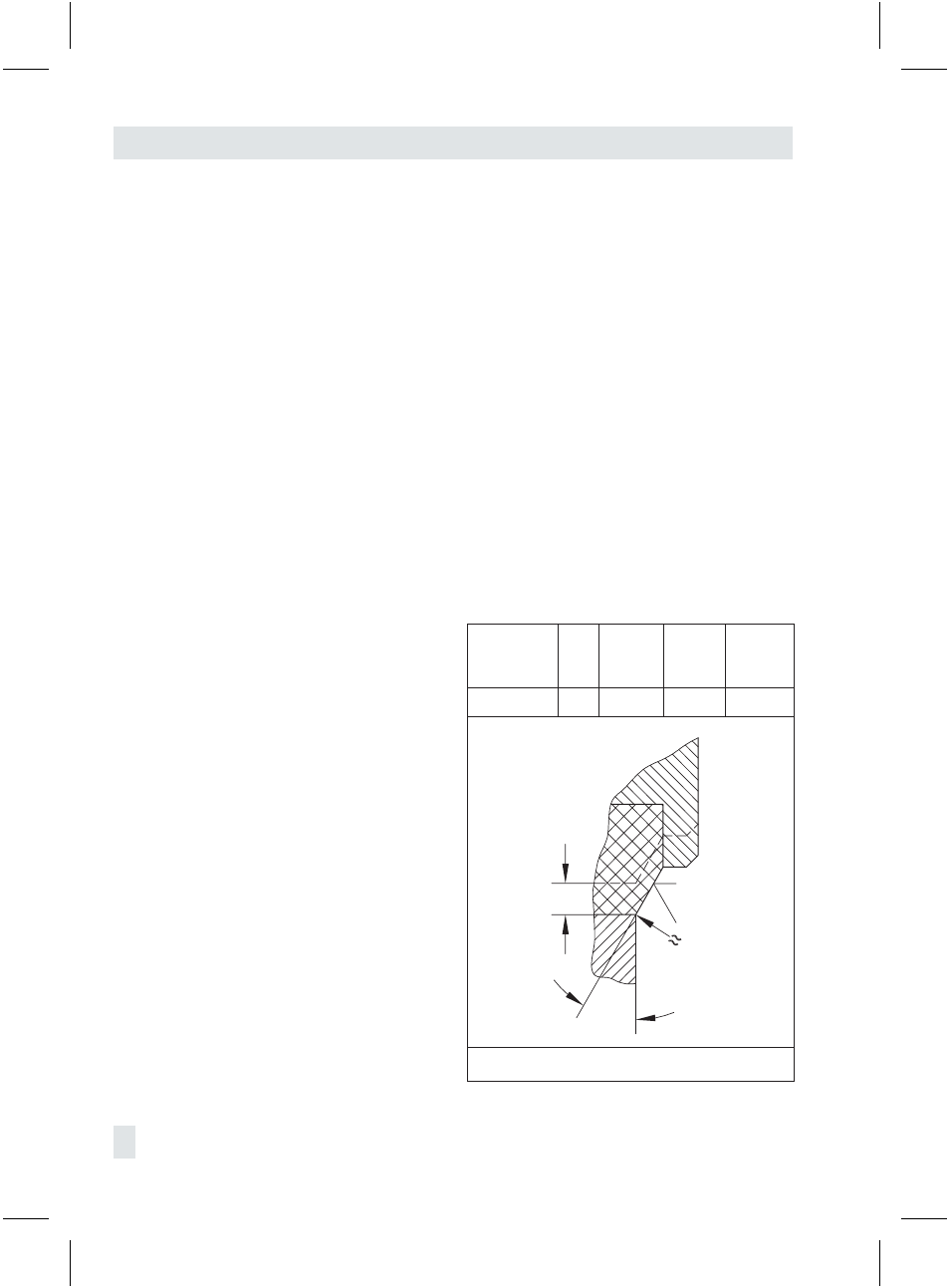

Рис. 5 · Конус с мягким уплотнением
x
30˚
R0,3
w
Внутренний
диаметр
седла
12
24...48
63...80 100...200
x мм
0,5
1,0
2,0
2,5
