4. Неисправности и их устра-
нение. – Замена деталей
Если имеют место наружные утечки, при-
чиной может быть дефект сальника, а в
случае исполнения с сильфоном – также
дефект металлического сильфона.
Если имеет место протечка при закры-
том клапане, это может быть вызвано
наличием грязи или других посторонних
элементов между седлом и конусом или
повреждением кромок уплотнительных
поверхностей.
При проведении монтажных ра-
бот на регулирующем клапане не-
обходимо обязательно сбросить
давление и опорожнить соответ-
ствующий участок системы. Реко-
мендуется демонтировать клапан
с трубопровода.
В этих случаях рекомендуется демонти-
ровать эти детали, основательно прочи-
стить и, если необходимо, заменить.
Внимание! При всех работах, касаю-
щихся корпуса клапана, необходимо
прежде всего снять привод с клапана.
См. указания на этот счет в настоящей
инструкции по эксплуатции.
4.1 Замена набивки сальника,
седла и конуса в клапанах
нормального исполнения
4.1.1 Набивка сальника
Демонтаж (разборка):
1. Отвернуть гайки корпуса (1.1) и
снять верхнюю часть (5) клапана
вместе со штоком конуса и конусом
с корпуса.
EB 8015-1 RU
7

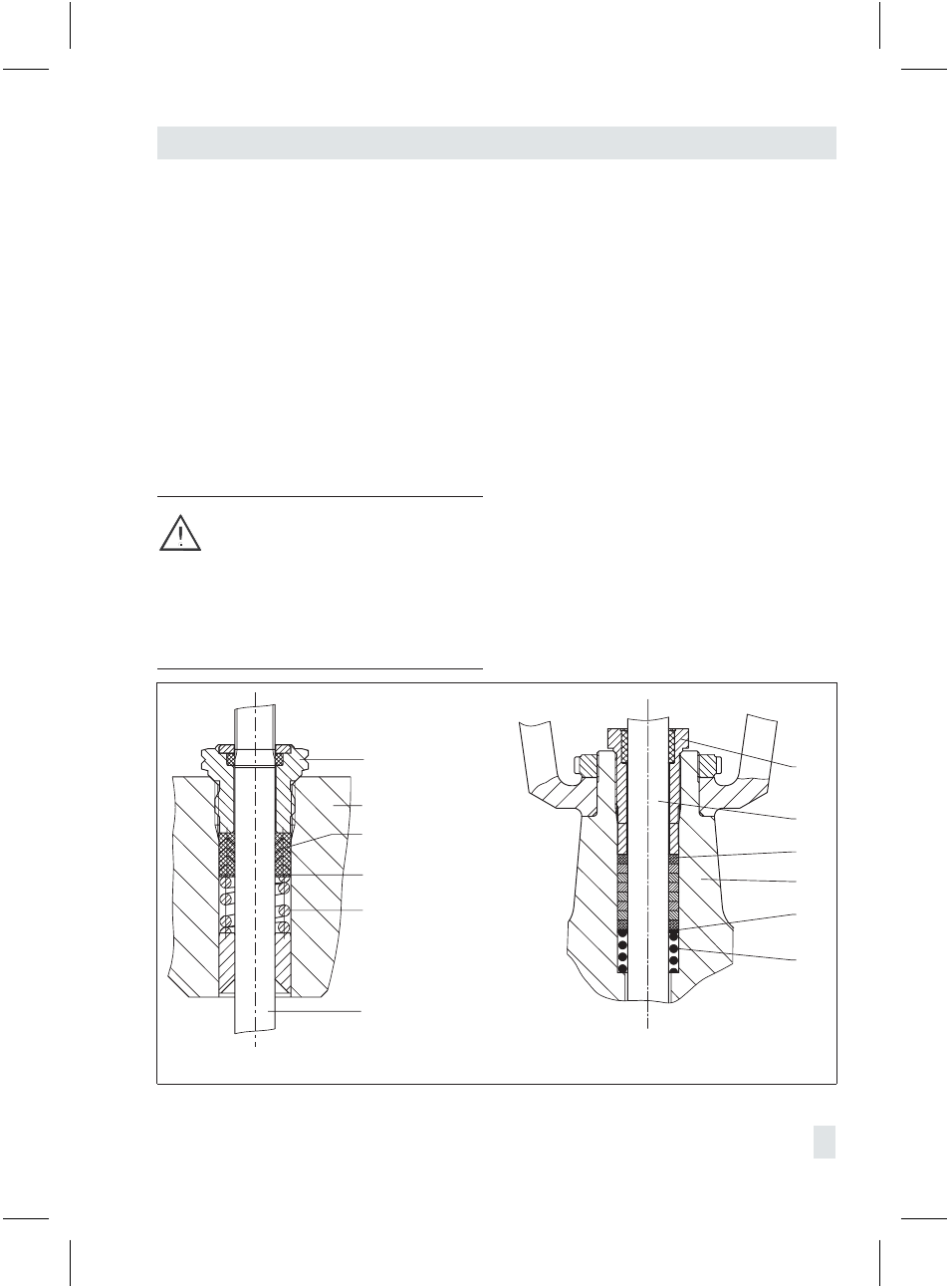

Неисправности и их устранение. – Замена деталей
Рис. 4 ·
5.2
5
4.2
4.3
4.1
6
5.2
6
4.2
5
4.3
4.1
4.1 Пружина
4.2 PTFE-сальник;
при Ду 200 и 250,
соответственно,
набивочные кольца
4.3 Шайба
5. Верхняя часть клапана
5.2 Резьбовая втулка
6. Шток конуса
Ду от 15 до 150
Ду 200 и 250
Набивка сальника
