Инструкция по эксплуатации Samson 241 Регулирующий клапан
Страница 5
Направление протекания среды должно
совпадать с направлением стрелки на
корпусе. Перемещение конуса (3) осу-
ществляется путем изменения воздейст-
вующего на привод пневматического или
электрического управляющего сигнала.
Конус (3) и шток привода (8.1) соединя-
ются муфтой (7) и уплотняются посред-
ством подпружиненного кольцевого
PTFE-сальника или, при Ду 200 и 250,
посредством герметичных набивочных
колец.
EB 8015-1 RU
5
Устройство и принцип действия

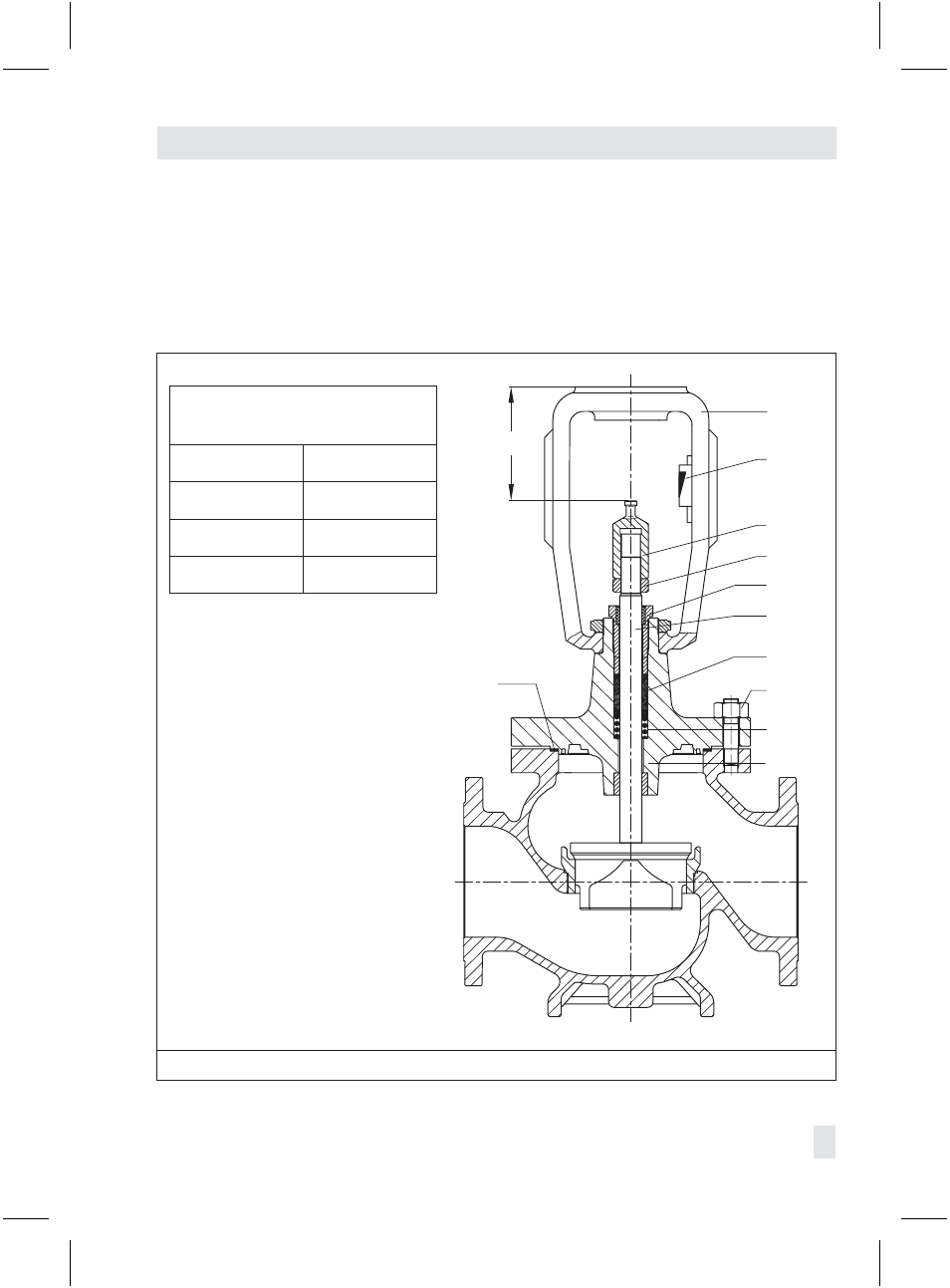

Рис. 3 · Тип 241 Ду 200 и 250, вид в разрезе
A
6.3
5.3
6.1
6.2
6
4.2
1.1
4.1
5
5.2
1.2
1
Корпус клапана
1.1 Гайки
1.2 Уплотнительная прокладка
2
Седло
3
Конус
4.1 Пружина
4.2 PTFE-càëüíèê
5
Верхняя часть клапана
5.2 Резьбовая втулка
5.3 Щиток-указатель хода
6
Шток конуса
6.1 Накидная гайка
6.2 Контргайка
6.3 Рама (Ду 200 и 250)
7
Муфта
8
Привод
8.1 Шток привода
8.2 Гайка
Регулировка хода
(клапан закрыт)
Ду
Размер А
от 15 до 80
75
±
0,1
от 100 до 150
90
±
0,1
200 и 250
165 (225)
