- 9-
ЕВ 5475-2 RU
Защита от перенапряжения
Если провода прокладываются вне здания, или же на большие расстояния, необходимо
предусмотреть следующие мероприятия:
•
При наружной прокладке экран должен иметь хорошую пропускную способность по току
и заземляться с двух сторон,
•
Разрядники защиты от перенапряжения должны
монтироваться
на
входе
коммутационного шкафа.
3.2 Подключение регулятора
Электрические соединения выполняются в соответствии с установленными в конфигурации
номерами отопительных систем (см. раздел 7.1), согласно схеме подключений, рис. 3…10.
К сетевой колодке регулятора, клеммы 14…26 следует подключать провода сечением не
менее 1,5 см
2
.
Для подвода кабелей следует сделать отверстия в предварительно отмеченных местах
задней панели корпуса регулятора и снабдить их прилагаемыми проходными втулками или
резьбовыми соединениями.
3.3 Подключение датчиков
Подключить кабели датчиков с мин. поперечным сечением 2
×
0,5 мм
2
к клеммной колодке,
расположенной на задней панели корпуса регулятора.
3.4 Клеммные соединения
Условные обозначения к приведенным ниже схемам подключения.
SLP
нагнет. насос резервуара-накопителя
AF
наружный датчик температуры
TLP
нагнетательный насос теплообменника
RF
датчик температуры помещения
UP
циркуляц. насос системы отопления
RüF датчик температуры обратного тока
ZP
циркуляционный насос горячего
водоснабжения
SF
датчик температуры резервуара-накопителя WMZ тепломер
VF
датчик температуры прямого тока
Солнечный контур:
TW питьевая вода
CF
датчик солнечного коллектора
HK
обогревание, контур отопления
CP
насос солнечного контура
1) при 0…20 мА
параллельно подключается
сопротивление 50 Ом

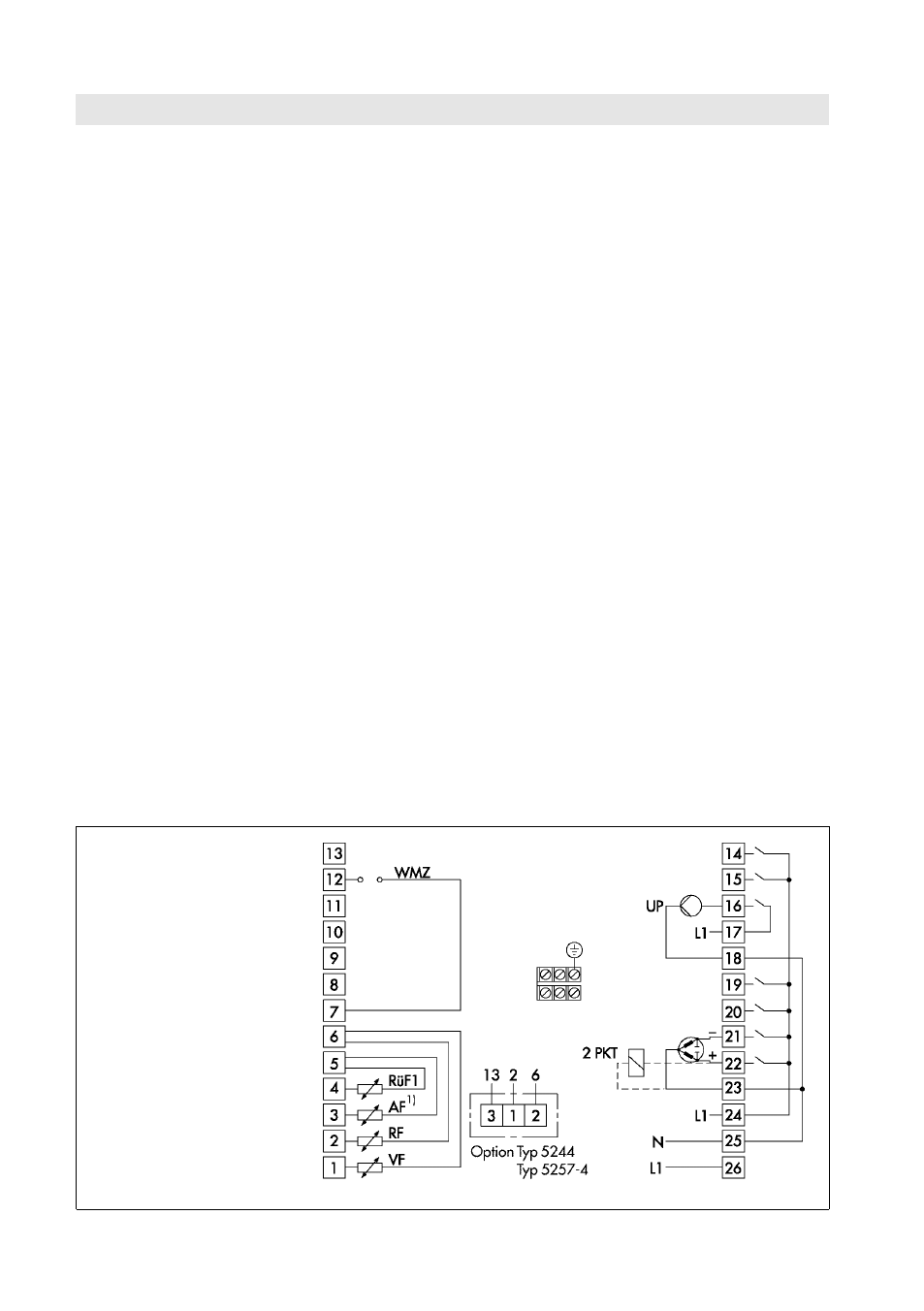

Рис. 3
Система № 1
Обозначение «2 РКТ» – 2-позиционный сигнал
