- 34- ЕВ 5475-2 RU
6.3. Уровни обслуживания прибора
После подключения питания во время ввода в эксплуатацию регулятор выходит на уровень
эксплуатации. Для настройки регулятора надо перейти с уровня эксплуатации на уровень
конфигурирования, а затем на уровень параметрирования прибора.
6.3.1 Уровень конфигурирования. На этом уровне следует привести в соответствие
технические возможности регулятора с конкретными требованиями действующей системы
отопления.
6.3.2 Уровень параметрирования. На этом уровне устанавливаются конкретные
параметры отопления, требующиеся потребителю: текущее время, календарная дата,
характеристики отопления заданные значения температур, рабочие интервалы (периоды
включения отопления и нагревания питьевой воды) и т.д.
6.3.3 Уровень эксплуатации. На этом уровне в нормальной ситуации прибор находится в
номинальном режиме с времязависимым переходом в режим пониженной мощности или
режим простоя.
С помощью переключателей режимов работы можно переводить регулятор в другие режимы
функционирования, в то время, как на дисплее будут отображаться рабочие интервалы и
текущее рабочее состояние регулятора.
Как правило, на дисплее появляется основная картинка с изображениями (рис. 22), на
которой индицируется текущее время и с помощью сегментных меток - текущий рабочий
интервал, а также некоторые рабочие состояния.
Если во время индикации текущего времени нажать и удерживать кнопку
, то на дисплее
появится текущая календарная дата, сменяемая цифрами года.
Если необходимо запросить другие данные, например, значения текущих температур,
выполните следующие действия:
- нажмите эту кнопку, и на дисплее появится следующая картинка или
- нажмите эту кнопку, и на дисплее появится предыдущая картинка
Если вместо значения текущей температуры потребуется индикация значения
соответствующего заданного параметра, то:
- удерживайте в нажатом состоянии эту кнопку.
С каждым нажатием кнопки появятся другие картинки с различными символами. Вид и
содержание этих картинок определяются проведенной конфигурацией прибора (см. раздел
7.1), установленными номером отопительной системы и функциональными блоками.
ОТКР ЗАКР нагнет. насос накопителя (SLP)
клапан отопления
STOP
–летний режим (отключение отопления по наружной температуре)

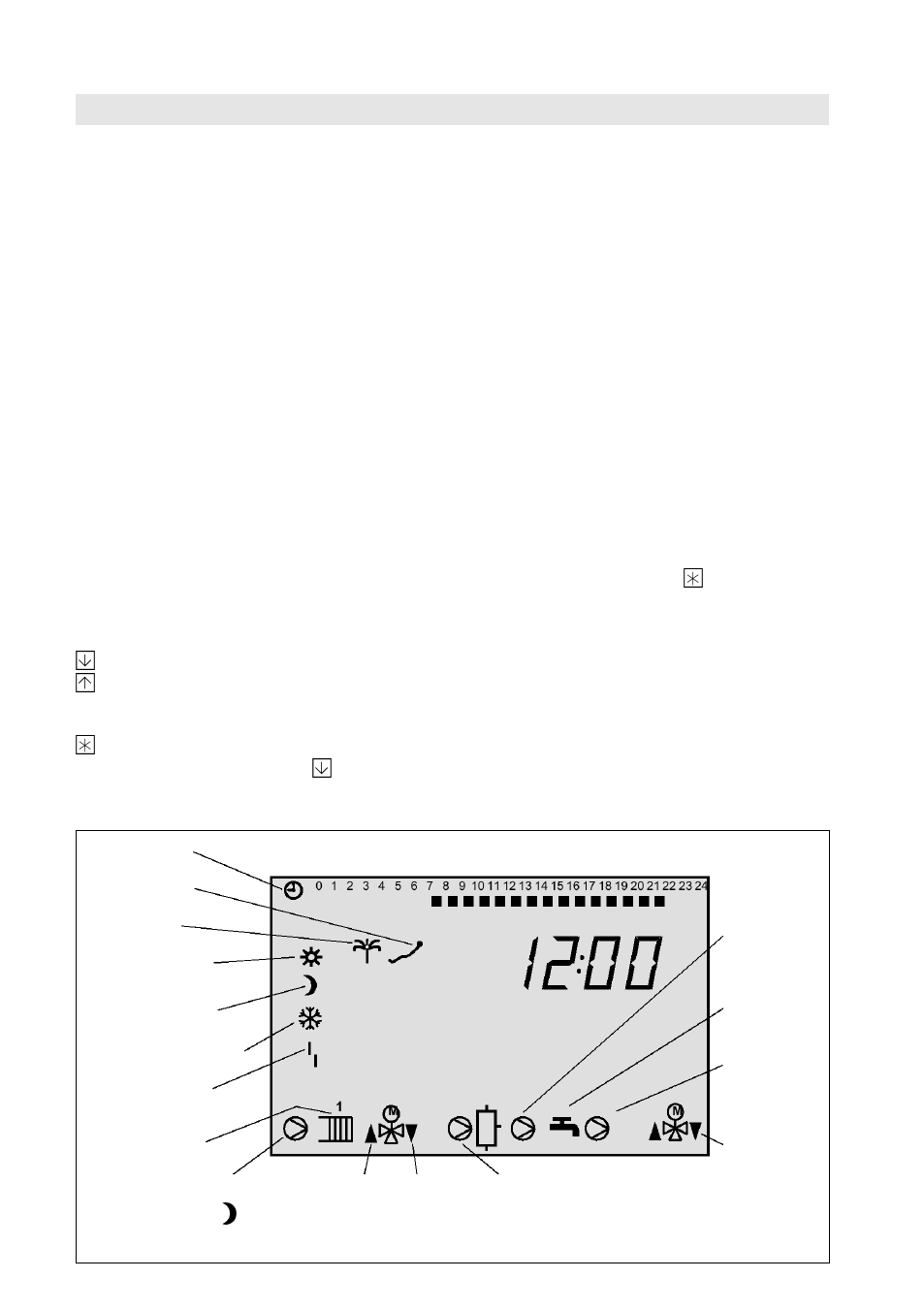

Рис. 22 • Символы дисплея
данные о времени
праздничные дни
отпуска
номинальный режим
режим пониженной мощности
или режим простоя
режим защиты от замерзания
неисправен датчик
потребность отопления
насос контура отопления
циркуляционный
насос контура
питьевой воды
(ZP)
потребление
питьевой воды
нагнетат. насос
теплообменника
питьев. воды
(TLP) или насос
солнечн. контура
(СР)
клапан питьевой
воды
