5.4 Отопительная система 4.0
Регулирование температуры прямого тока в зависимости от погодных условий со
скользящим (плавным) ограничением температуры обратного тока и нагреванием питьевой
воды с ограничением температуры обратного тока из первичного контура, реализованного в
виде нагревателя накопителя питьевой воды.

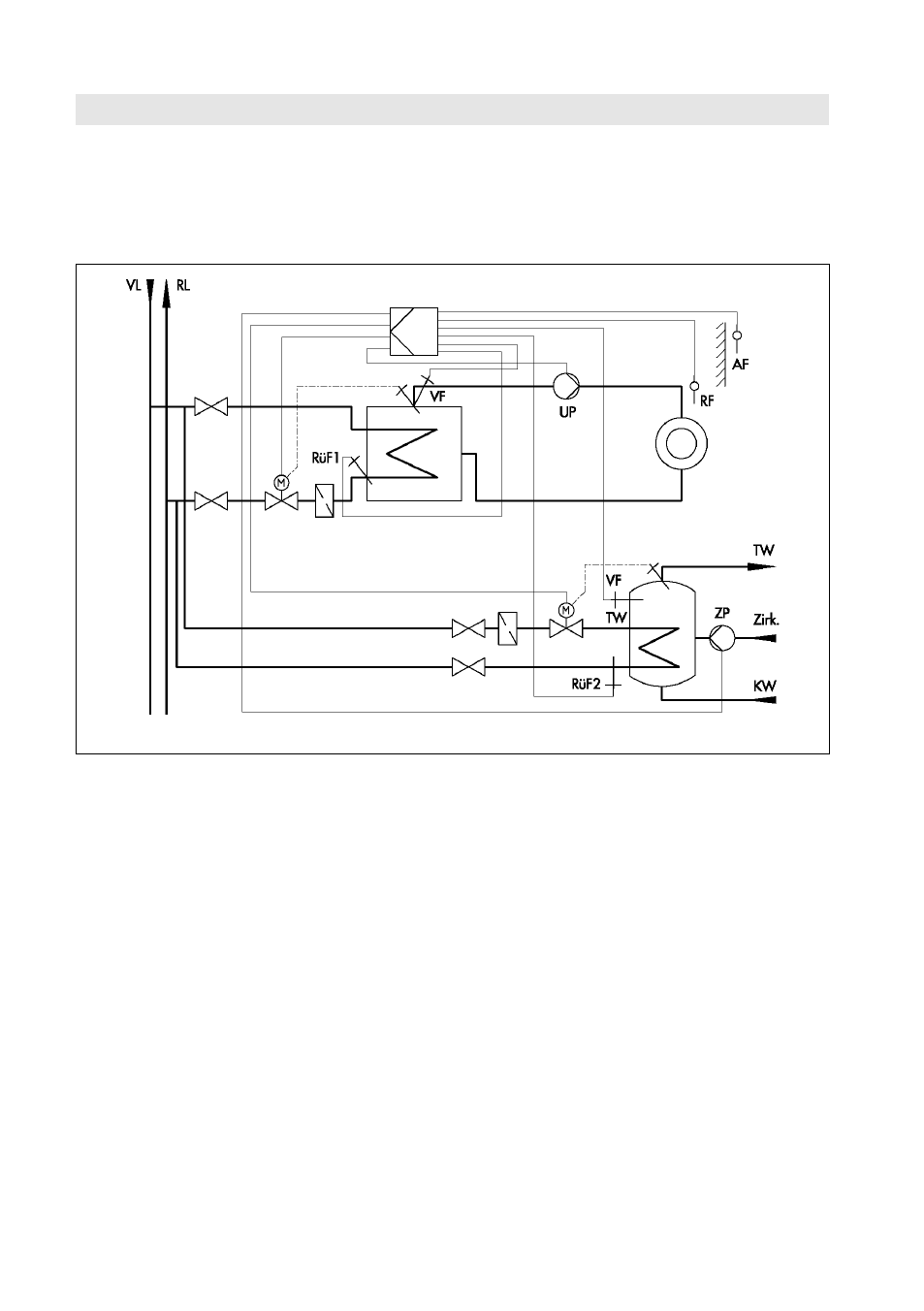

Рис. 17 • Система 4.0
Процесс нагревания питьевой воды
Когда температура питьевой воды в резервуаре-накопителе падает ниже уровня,
определяемого параметром “Trinkwassertemperatur”-«Температура питьевой воды»,
регулирующий клапан питьевой воды выходит из закрытого положения в зависимости от
величины имеющегося рассогласования и заданных параметров регулирования, чтобы
таким образом обеспечить ускоренную или замедленную зарядку накопителя питьевой
воды.
Если имеющейся в распоряжении мощности для параллельной работы обоих контуров –
отопления и питьевой воды – при максимальной нагрузке слишком мало, можно включить
функциональный блок FB8.
Установкой FB8=EIN(ВКЛ), выбор “Ab” [ Ab – Absenkung – понижение] – приоритет питьевой воды
через режим пониженной мощности – контур отопления, при рассогласовании в контуре
питьевой воды более 5К, переводится на 20 мин в режим пониженной мощности. Его
энергопотребление спадает посредством понижения актуальной температуры прямого тока
на величину, задаваемую в параметре “Absenkung der Vorlauftemperatur fuer Reduzierbetrieb”-
«Снижение температуры прямого тока в режиме пониженной мощности».
Установкой FB8=EIN(ВКЛ), выбор “In” – приоритет питьевой воды через инверсный режим –
контур отопления, при рассогласовании в контуре питьевой воды более 5К, ограничивается
по своему энергопотреблению, в результате чего 3-позиционный выход управления
контуром питьевой воды действует в обратном направлении на регулирующий клапан
контура отопления. Временной интервал до запуска режима приоритета также
устанавливается в функциональном блоке FB8.
