5.Схемы отопительных систем
Предварительные замечания
На приведенных ниже схемах в качестве примера указаны возможные предохранительные
компоненты систем, изображенные штрих-пунктирной линией.
Если потребуется регулятор температуры (TR), предохранительное устройство контроля
температуры (STW) или дополнительно предохранительное устройство ограничения
температуры (STB), тогда следует применять регулирующий клапан с функцией
безопасности согласно DIN 32730.
Со стороны отопления следует предпочитать TR/STW-комбинацию, если она требуется по
DIN 4747, часть 1.
Ограничитель давления (DB) необходим, когда он предусмотрен по DIN 4751.
При нагревании питьевой воды с первичной стороны следует предпочитать TR/STB-
комбинацию, когда это предусматривается согласно DIN 4753.
5.1 Отопительная система 1.0, только отопление
Регулирование температуры прямого тока в зависимости от погодных условий со
скользящим (плавным) ограничением температуры обратного тока.

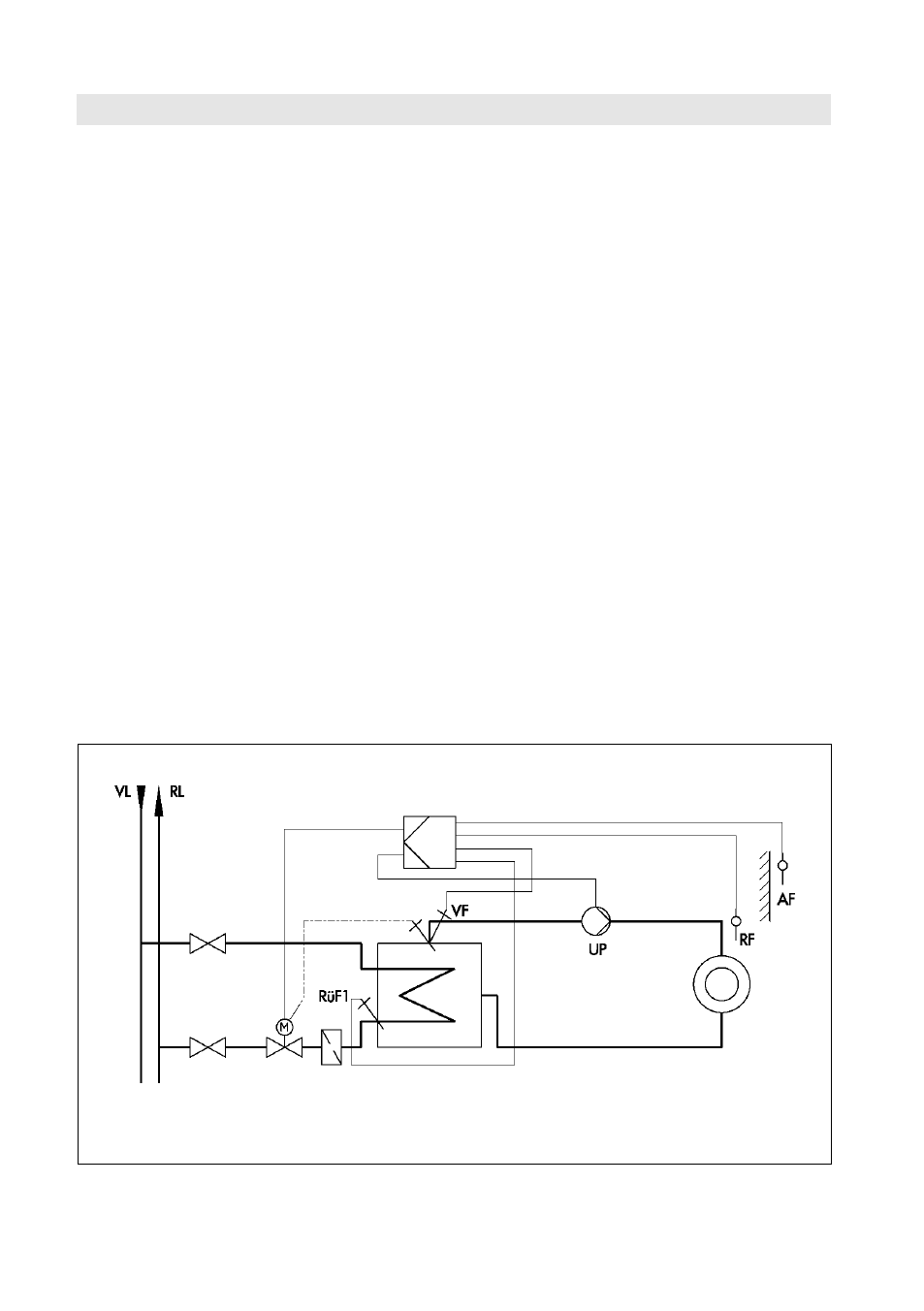

Рис. 11 • Система 1.0
