Инструкция по эксплуатации Samson TROVIS 5475-2 Регулятор
Страница 29
- 29-
ЕВ 5475-2 RU
5.5 Отопительная система 5.0
Регулирование температуры прямого тока в зависимости от погодных условий со
скользящим (плавным) ограничением температуры обратного тока и нагреванием питьевой
воды из первичного контура, реализованного в виде системы загрузки накопителя.

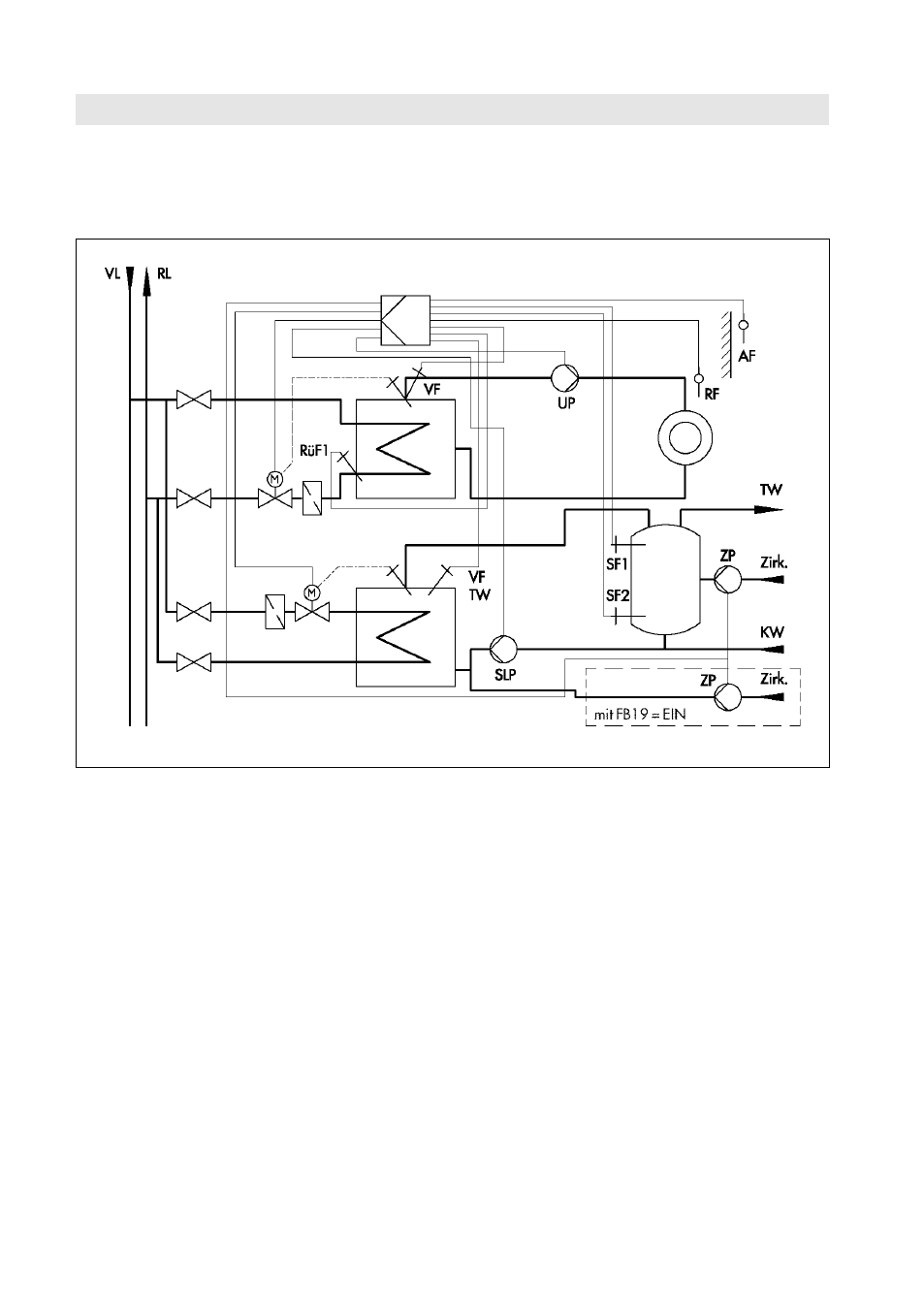

Рис. 20 • Система 5.0
Процесс нагревания питьевой воды
Когда температура питьевой воды в резервуаре-накопителе падает ниже уровня,
определяемого параметром “Trinkwassererwaermung EIN”-«Нагревание питьевой воды ВКЛ»,
либо определяемого на термостате накопителя, то начинается зарядка накопителя.
Нагнетательный насос накопителя (SLP) приводится в действие и регулируется параметр
“Ladetemperatur”-«Температура загрузки».
Если имеющейся в распоряжении мощности для параллельной работы обоих контуров –
отопления и питьевой воды – при максимальной нагрузке слишком мало, можно включить
функциональный блок FB8.
Установкой FB8=EIN(ВКЛ), выбор “Ab” [“
Ab”=Absenkung=понижение] –
приоритет питьевой воды
через режим пониженной мощности –
контур отопления, при рассогласовании в контуре
питьевой воды более 5К, переводится на 20 мин в режим пониженной мощности. Его
энергопотребление спадает посредством понижения актуальной температуры прямого тока
на величину, задаваемую в параметре “Absenkung der Vorlauftemperatur fuer Reduzierbetrieb”-
«Снижение температуры прямого тока в режиме пониженной мощности».
Установкой FB8=EIN(ВКЛ), выбор “In” – приоритет питьевой воды через инверсный режим –
контур отопления, при рассогласовании в контуре питьевой воды более 5К, ограничивается
по своему энергопотреблению, в результате чего 3-позиционный выход управления
контуром питьевой воды действует в обратном направлении на регулирующий клапан
контура отопления.
Временной интервал до запуска режима приоритета также устанавливается в
функциональном блоке FB8.
