- 7- ЕВ 5475-2 RU
2. Монтаж
2.1 Монтаж регулятора
Регулятор состоит из корпуса с электроникой и задней панели корпуса с клеммными
колодками. По выбору, задняя панель корпуса поставляется в глубоком или плоском
исполнении.
Для электрического соединения следует вывинтить наружный винт и отделить корпус
регулятора от его задней панели.
При навесном монтаже заднюю панель корпуса следует закрепить на стене с помощью
четырех винтов. Расстояния между отверстиями для винтов приведены на рисунке 2.
При монтаже на несущей рейке регулятор устанавливается на рейке и удерживается
пружинным зажимом на задней панели прибора.
При щитовом монтаже регулятор встраивается в вырез панели размером 92 х 138мм. В
пазах корпуса, расположенных на верхней и нижней сторонах регулятора, вставляются
зажимы для крепления прибора, входящие в комплект поставки.
В заключение в направлении панели подключения вворачиваются резьбовые стержни таким
образом, чтобы корпус прижался фронтальной рамкой к щиту.
крепежный винт со стороны регулятора
клеммная часть с обратной стороны прибора

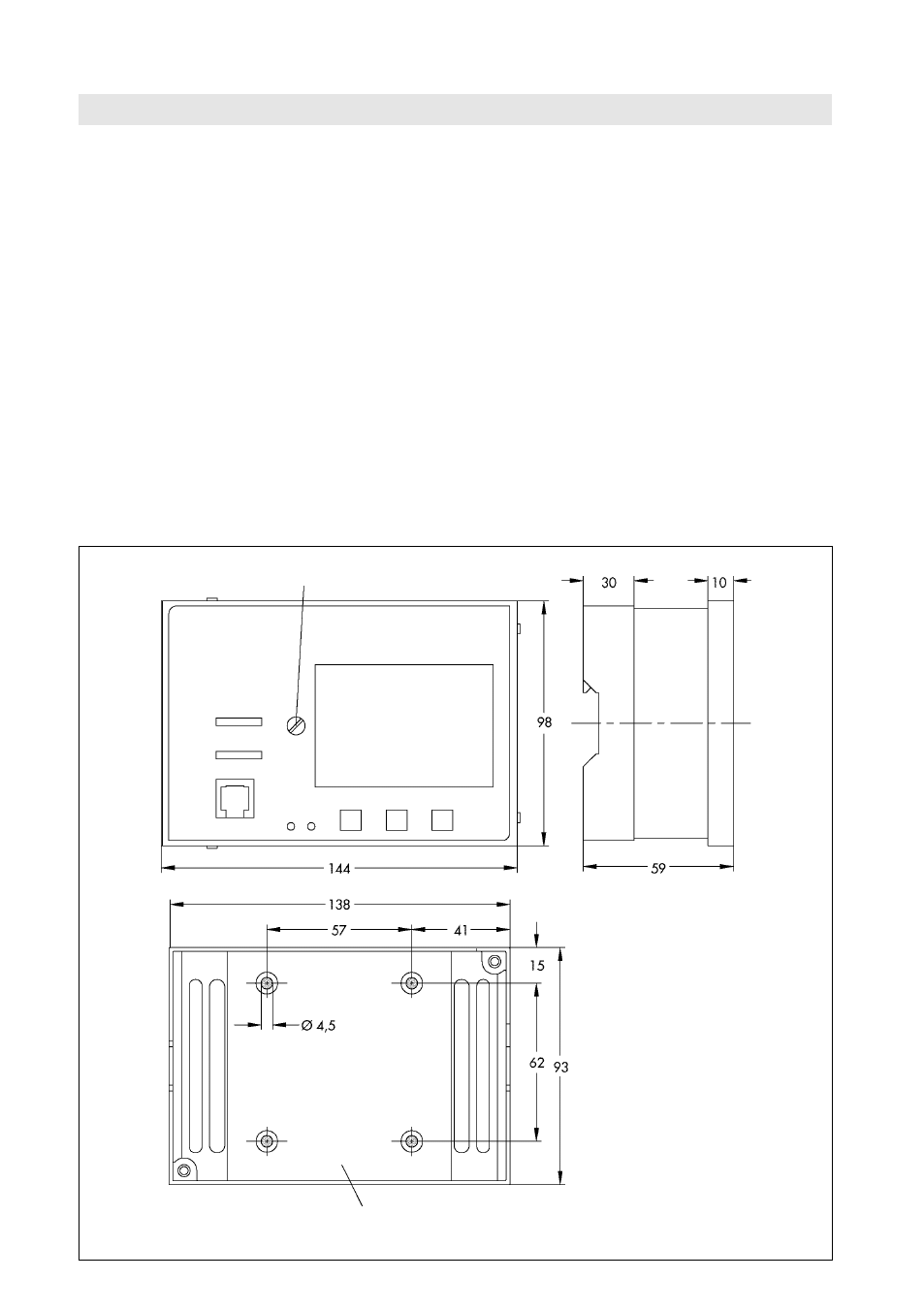

Рис.2 • Размеры регулятора
монтажный вырез для
установки на щите
92 х 138
