Инструкция по эксплуатации Samson 4765 Пневматический позиционный регулятор
Страница 8
4.1.1 Установка и изменение эффек-
тивного направления (рис. 6-9 и рис.10)
При росте входного сигнала р
е
(зада-
ющая величина) давление сервоприво-
да р
st
может повышаться (прямое эф-
фективное направление <<) или пони-
жаться (инверсионное эффективное
направление <>).
Сходная картина имеет место при па-
дении входного сигнала р
е
, при прямом
эффективном направлении >> давле-
ние сервопривода падает, а при инвер-
сионном эффективном направлении
<> оно возрастает.
На соплозаслонке (10.2) находятся обо-
значения для эффективного направ-
ления (<< è <>). В зависимости от
положения соплозаслонки для эффек-
тивного направления (<< è <>). В
зависимости от положения соплоза-
слонки можно увидеть установленное
эффективное направление с ее марки-
ровкой.
Если эффективное направление, необ-
ходимое для функционирования, не
совпадает с видимой маркировкой или
же если это направление надо изме-
нить, действуйте тогда следующим об-
разом:
Вывинтите оба винта на крышке из
листового металла и снимите сопловые
стойки вместе с этой крышкой.
8
Сопловая
стойка
Измерительная
пружина
Крышка из
листового
металла
Соплозаслонка
Контактный щуп
Маркировка

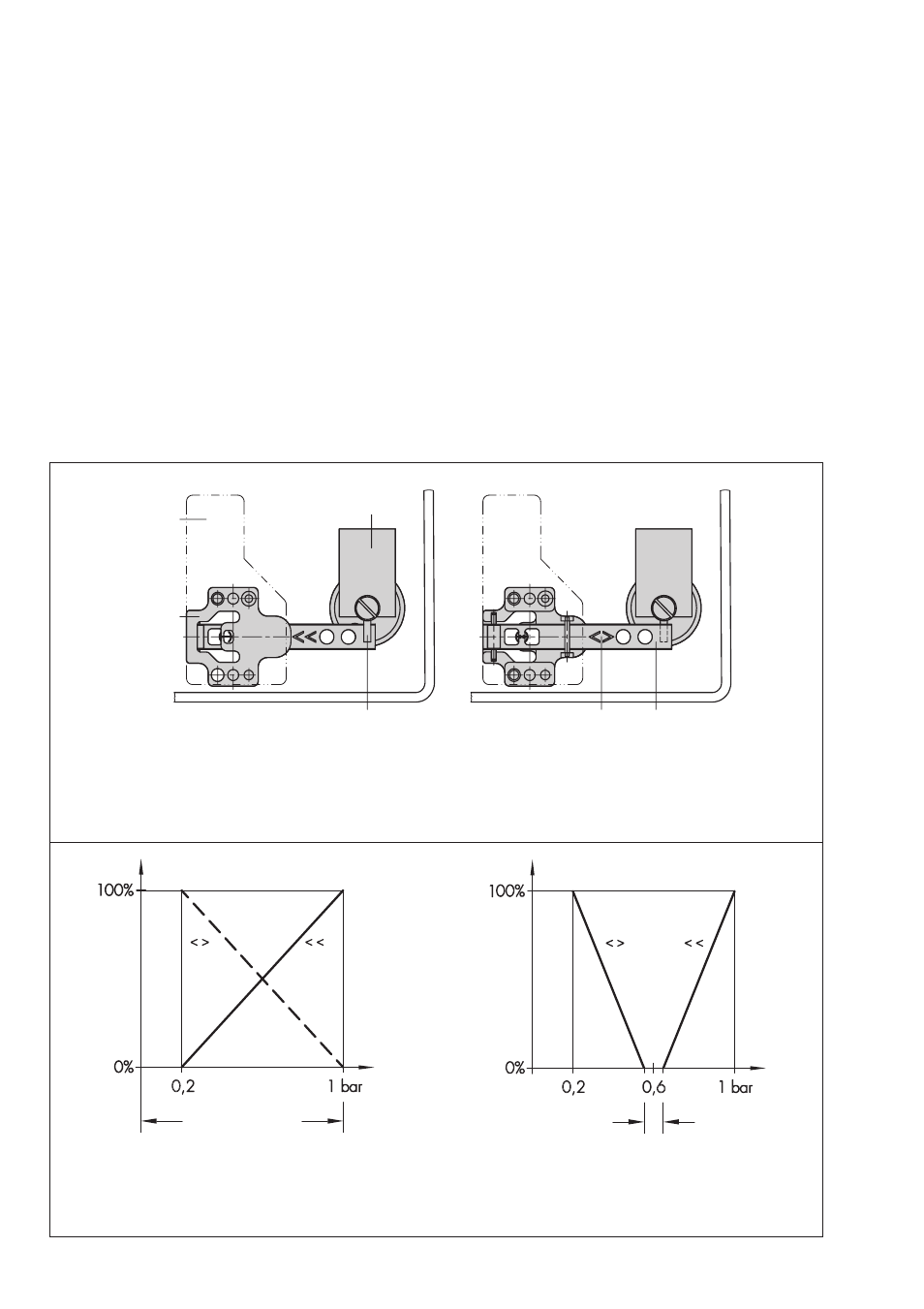

Рис. 10 Положение сопловой стойки
Прямое эффективное направление <<
повышение/ повышение
Соплозаслонка под контактным щупом
Инверсионное эффективное направление <>
повышение/понижение
Соплозаслонка над контактным щупом
Ход
Регулирующая
величина
Ход
Зона
нечувствитель-
ности
Клапан 1
Клапан 2
Рис. 12 Встречное движение
двух регулирующих клапанов
в режиме разделенного диапазона
Рис. 11 Обычный режим
