2. Подсоединение
Для подсоединения позиционного регу-
лятора к клапанам с литой станиной
используются соединительные детали
(номер изделия 1400-5745), для клапа-
нов штанговой модификации (распор-
ный болт) применяется набор соедини-
тельных деталей (номер изделия 1400-
5745 и дополнительно 1400-5342).
Перед непосредственным подсоедине-
нием позиционного регулятора необхо-
димо установить соответствие между
позиционным регулятором и сервопри-
водом, поскольку подсоединение мо-
жет осуществляться на клапане справа
или слева. Обращайте внимание на со-
ответствующие рис. 6-9 в разделе 4.1.
2.1 Подсоединение к клапану с литой
станиной (рис. 4)
Закрепите пластину (20) с помощью
винта (21) на зажиме муфты (22). От-
винтите крышку позиционного регуля-
тора и закрепите прибор с помощью
крепежного винта (15) на станине
клапана. Обращайте при этом свое вни-
мание на то, чтобы штифт (2) проходил
внутри хомутика и зажимался тем са-
мым пластиной (20).
2.2 Подсоединение к клапану штан-
говой конструкции (рис. 5)
Соедините пластину (20) с помощью
винта (21) несоосно на указателе длины
хода (24) штанги заслонки (23).
Наложите стойку (28) и крепежную пла-
стину (26) на распорный болт и слегка
привинтите их. Передвигайте стойку до
тех пор, пока при половинной длине
хода клапана середина пластины (20) и
стойка (28) не будут находиться на
одной прямой, затем закрепите пози-
ционный регулятор на стойке с помо-
щью крепежного винта (15). Обращайте
при этом свое внимание на то, чтобы
штифт (2) проходил внутри хомутика и
зажимался тем самым пластиной (20).
2.3 Крышка корпуса
После подсоединения позиционного
регулятора обращайте внимание на то,
чтобы после монтажа клапана вентиля-
ционная заглушка на крышке корпуса
была направлена вниз.
6
1
Рычаг
2
Штифт
2.1 Гайка
15 Крепежный винт
20 Пластина
21 Винт
22 Муфта
23 Штанга заслонки
24 Указатель длины хода
26 Крепежная пластина
27 Штанга клапана (распор. болт)
28 Стойка

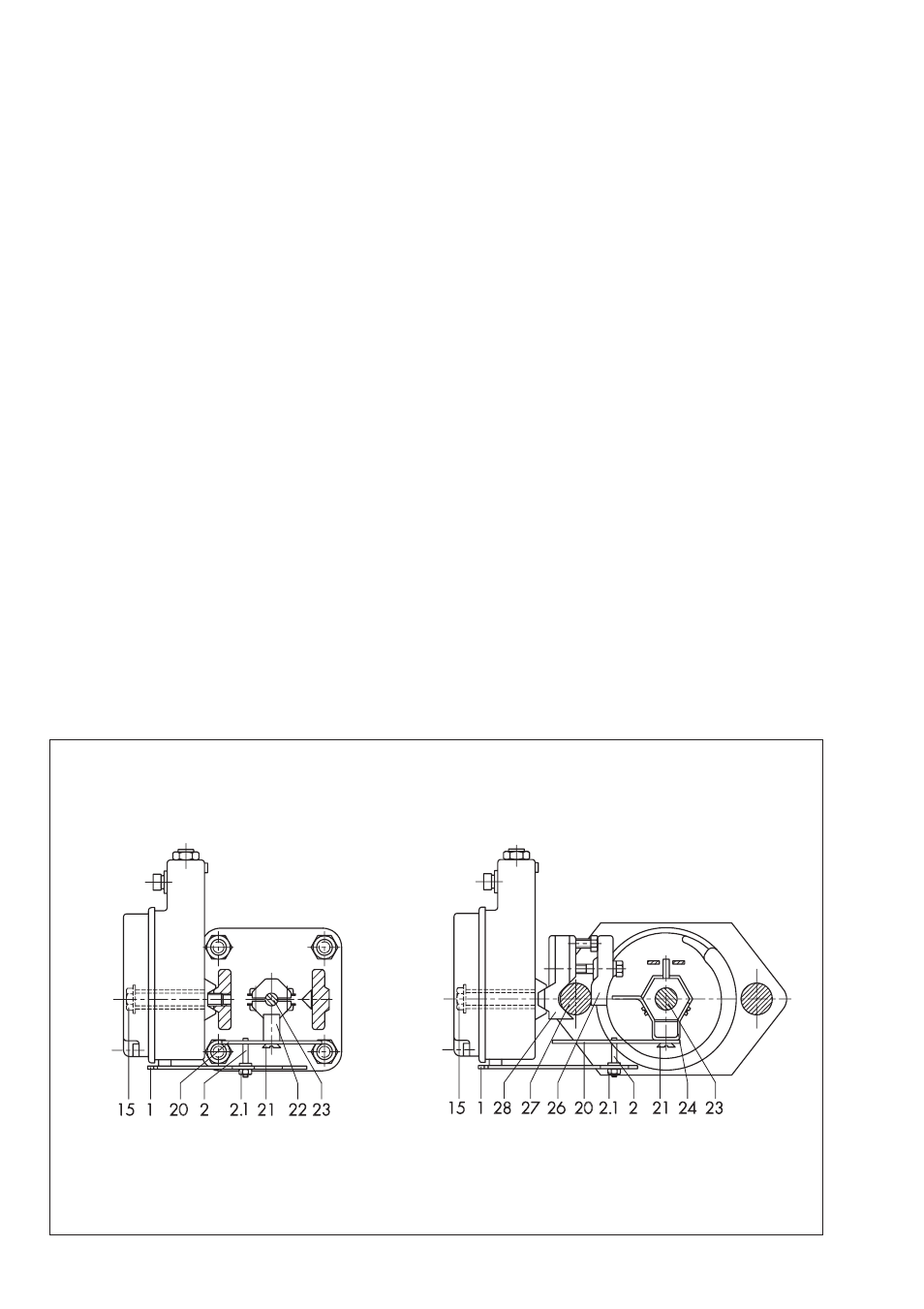

Рис. 5 Подсоединение при наличии
клапана штанговой модели
Рис. 4 Подсоединение при наличии
модели с литой станиной (например,
серия 240)
