5
Ход
Расположение сопла и соплозаслонки
при инверсионном эффективном
направлении <>
6.1
Упорный угольник
7
Крепежный винт
8
Измерительная
мембрана
9
Мембранный диск
9.1
Контактный щуп
10
Стойка сопла
10.1 Сопло
10.2 Соплозаслонка
1
Рычаг для хода клапана
1.1 Вал
2
Штифт
2.1 Гайка
3
Втулка
4
Установка нулевой точки
«Зеро»
5
Крепежный винт
6
Измерительная пружина
11 Стальная крышка
12 Усилитель
13 X
p
-дроссель
14 Объемный дроссель Q
15 Отверстие для крепежного винта
20 Пластина для подсоединения
к штанге привода или
заслонки регулирующего
клапана

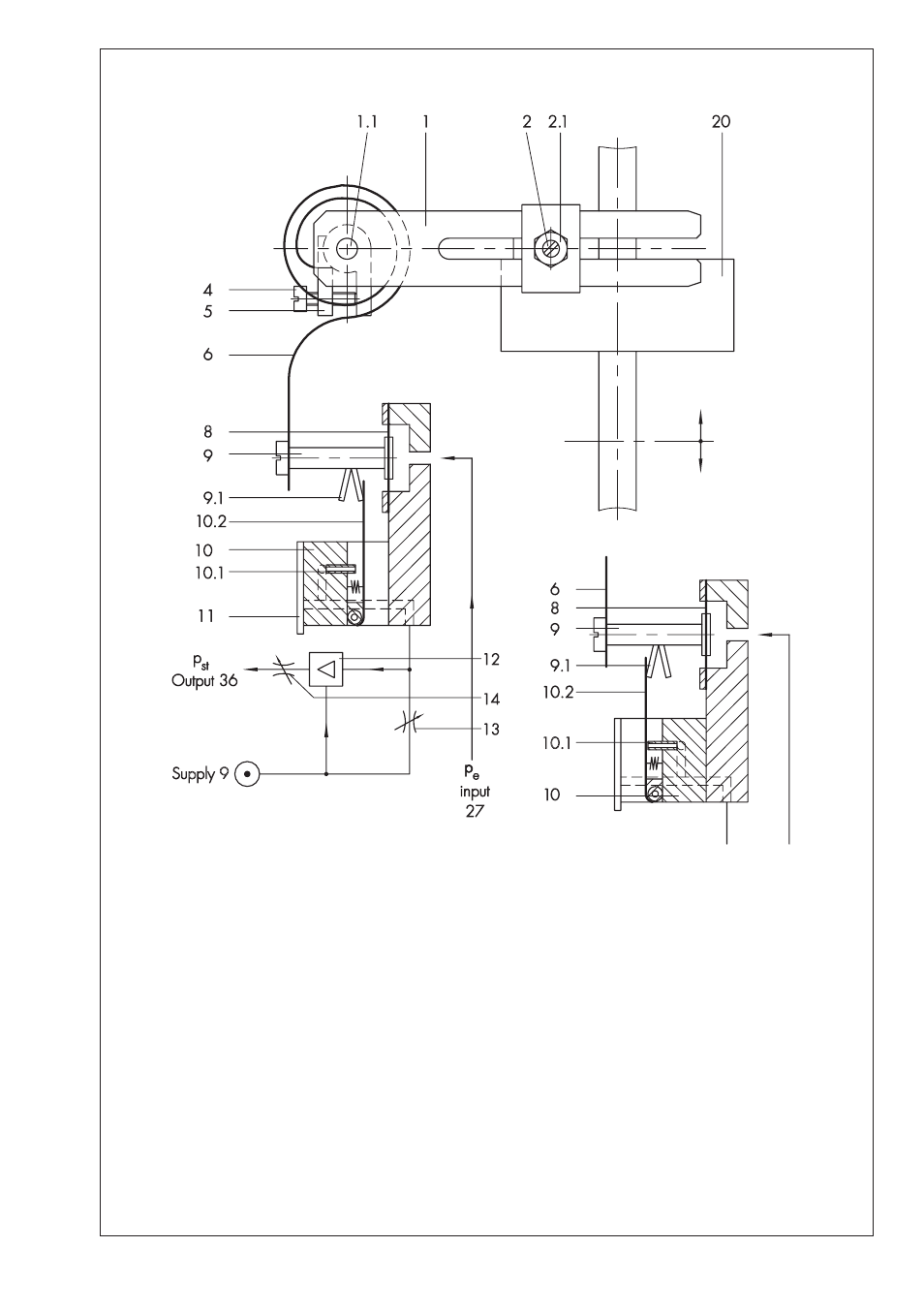

Рис 3 Функциональная схема
