3. Соединительные устройства для
воздуховодов
Соединительные устройства для возду-
ховодов представляют собой отверстия
с резьбой NPT 1/4 èëè ISO 228 /1-G 1/4.
Можно использовать обычные резьбо-
вые штуцерные соединения для метал-
лических и медных труб или шлангов из
искусственных материалов. Приточный
воздух должен быть сухим, не содер-
жать пыль и масла. В обязательном по-
рядке следует соблюдать инструкции
по уходу за предвключенными редук-
ционными установками.
Перед присоединением необходимо как
следует продуть воздуховоды.
Давление сервопривода (выход) будет
подаваться согласно рисункам 6-9 на
верхнюю и нижнюю стороны привода.
Важно: Вспомогательная энергия (при-
точный воздух) должна устанавли-
ваться на 0,2 бар выше конечного зна-
чения диапазона номинального сигнала
при положении безопасности «выдви-
гающаяся штанга привода» (см. диапа-
зон пружин на фирменной табличке), а
для положения «вдвигающаяся штанга»
выше требуемого давления сервопри-
вода (см. раздел 4.3).
4. Обслуживание
4.1 Соответствие между позицион-
ным регулятором и сервоприводом
О соответствии между сервоприводом,
задающей величиной, эффективным на-
правлением и позицией при подсоеди-
нении можно узнать из рис. 6-9. Любая
последующая перестановка как, напри-
мер, перемена эффективного направ-
ления позиционной системы регулиро-
вания или изменение режима работы
привода «выдвигающаяся штанга при-
вода» на режим «вдвигающаяся штанга
привода» или наоборот означает также
и изменение положения подсоединения
позиционного регулятора.
7

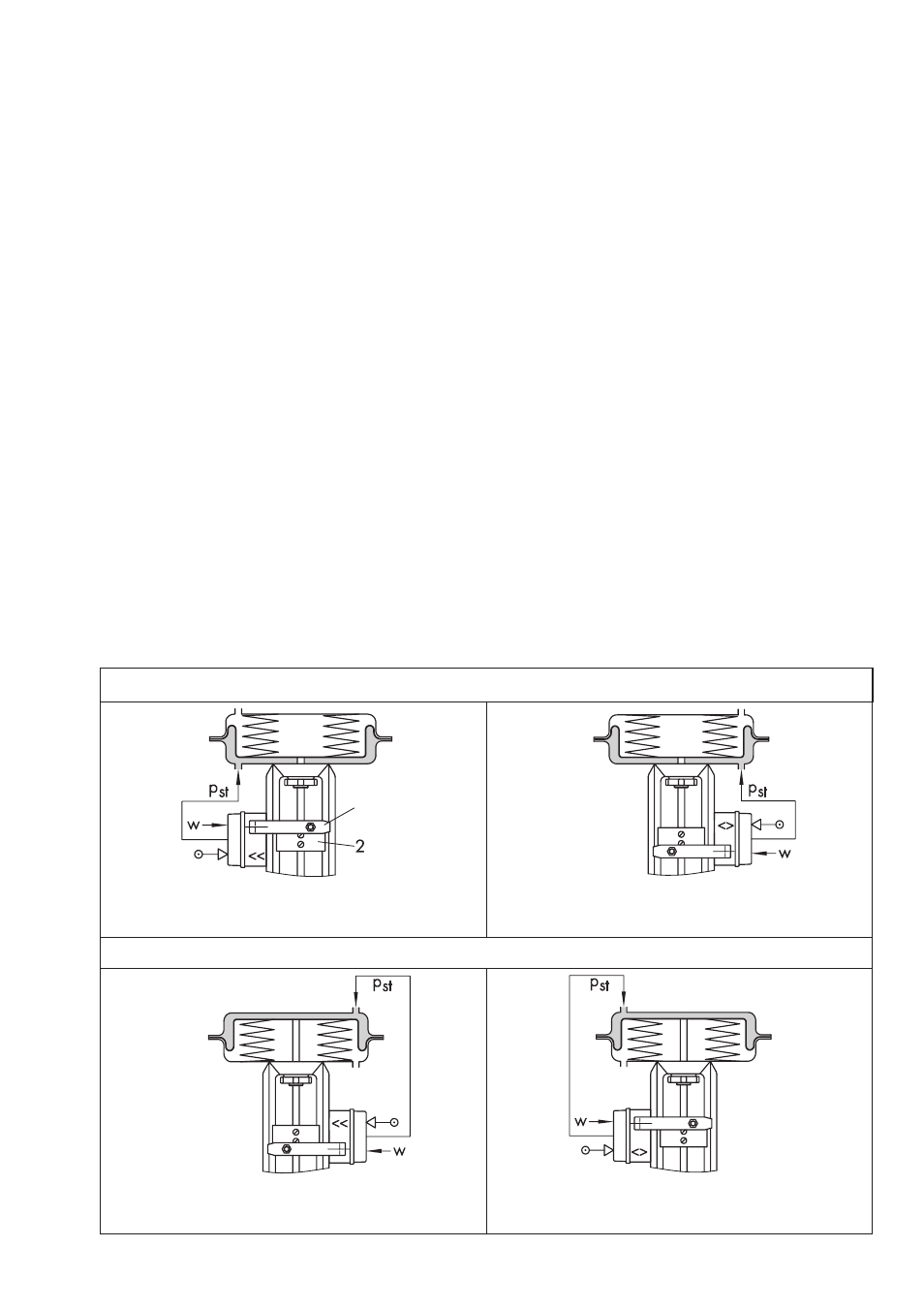

Привод: выдвигающаяся под действием силы пружины штанга привода FA
Привод: вдвигающаяся под действием силы пружины штанга привода FE
1
Рис. 6 Эффективное направление <<,
подсоединение слева
Рис. 7 Эффективное направление <>,
подсоединение справа
Рис. 8 Эффективное направление <<,
подсоединение справа
Рис. 9 Эффективное направление <>,
подсоединение слева
