ющей величины и тем самым конечное
значение штифтом (2). Для настройки
необходимо соединить вход устанавли-
вающего сигнала (Input) через задаю-
щее устройство и контрольный мано-
метр с источником сжатого воздуха
макс. давления в 1 бар, а вход вспо-
могательной энергии (Supply 9) с при-
точным воздухом.
4.3 Настройка клапана
4.3.1 Установка Р-диапазона Х
р
и по-
дачи воздуха (объемный дроссель Q)
Установите сначала задающую величи-
ну на входе примерно на 50% ее диапа-
зона, затем поворачивайте винт нуле-
вой точки (4) до тех пор, пока ход
клапана не будет находиться примерно
на 50%.
При установке Х
р
-дросселя принимайте
во внимание его зависимость от давле-
ния приточного воздуха согласно рис.
13. При нормальной установке Х
р
дол-
жно быть равным примерно 3%.
Установите объемный дроссель Q на
среднее значение, если же привод боль-
шой, откройте дроссель полностью.
Проверьте подверженность штанги за-
слонки вибрации и скорость ее пере-
становки посредством кратковремен-
ного нажатия на измерительную пружи-
ну (6) до упора.
Если штанга заслонки несколько раз
совершит колебания с большой ампли-
тудой, тогда сначала продроссели-
руйте с помощью объемного дросселя
Q производительность позиционного
регулятора по воздуху согласно же-
лаемой прирабатываемости к клапану.
После этого, в случае необходимости,
установите Х
р
-дроссель таким образом,
чтобы штанга заслонки после кратко-
временного нажатия на измерительную
пружину совершила колебание с боль-
шой амплитудой только один раз.
Важно: Установка Х
р
-дросселя должна
производиться всегда до установки на-
чала работы. Дополнительное измене-
ние передвигает нулевую точку!
Сдвиг нулевой точки может быть вы-
зван также изменением установлен-
ного давления приточного воздуха.
Проверьте позицию нулевой точки
«Зеро» в установке в случае необхо-
димости в производственных условиях
и если надо, отрегулируйте.
4.3.2 Установка начала работы и ко-
нечного значения у привода
Выдвигающаяся штанга привода
Важно: Для полной деаэрации привода
в положении «закрыто» у регулирую-
щего клапана установите его при эф-
фективном направлении << примерно
на 0,23 бар и при эффективном направ-
лении <> примерно на 0,97 бар.
Начало работы (нулевая точка) (напри-
мер, 0,2 бар)
Установите входной сигнал с помощью
задающего устройства на 0,2 бар.
Поворачивайте винт нулевой точки (4)
до тех пор, пока штанга заслонки не
начнет движение из своего положения
покоя (наблюдайте за штангой за-
слонки с помощью индикации хода).
Снимите входной сигнал на задающем
устройстве и медленно запустите его
снова, проверяя, начинает ли штанга
заслонки свое движение при 0, 23 бар,
в случае необходимости произведите
корректировку.
Конечное значение (диапазон), напри-
мер, 1 бар
10
Zul. Supply Alim.

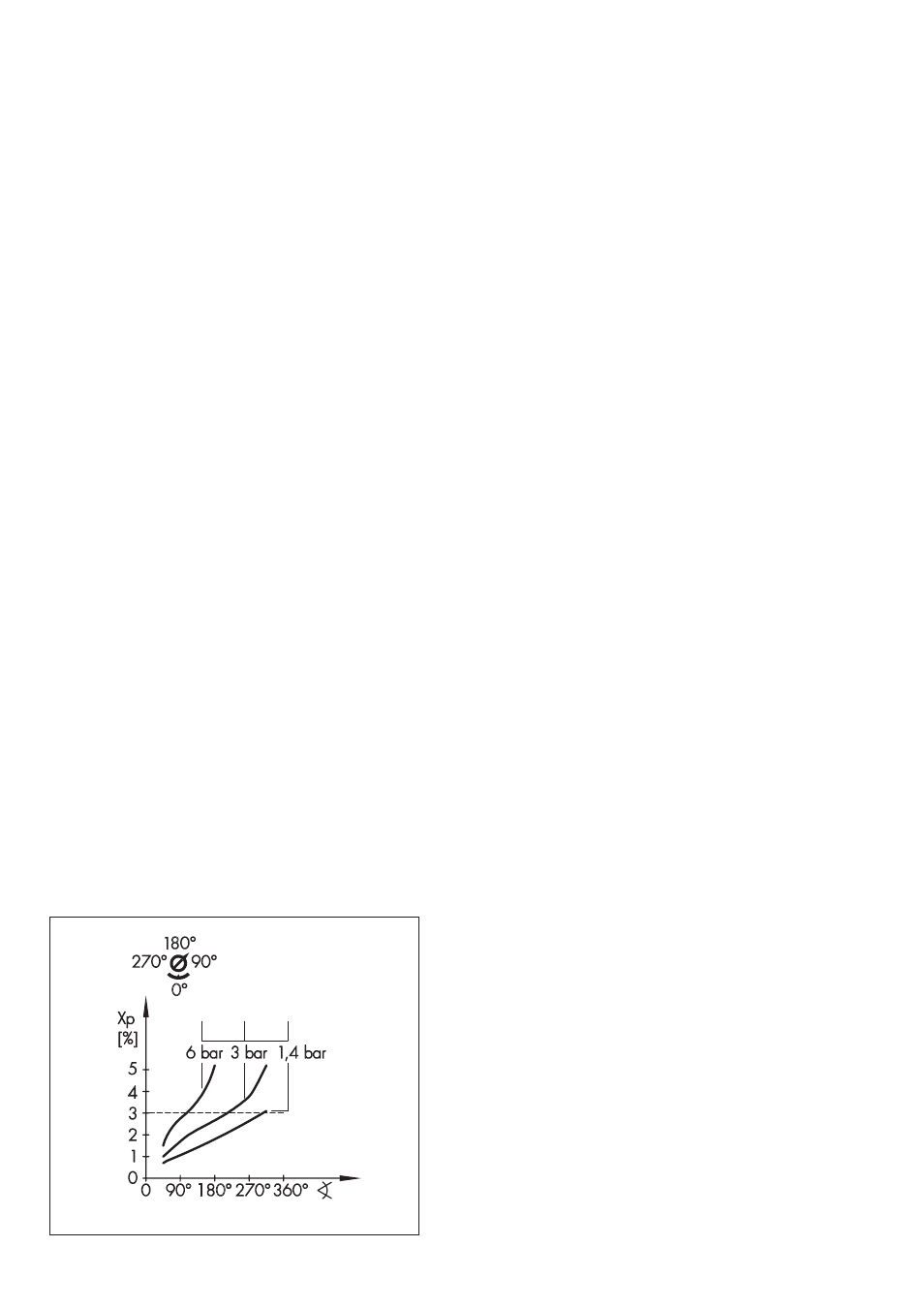

Рис. 13 Установка Х
р
-дросселя
Приточный Питание
воздух
