1.
Конструкция и принцип действия
Пневматический позиционный регуля-
тор обеспечивает соответствие между
положением клапана (регулируемая ве-
личина) и регулирующим сигналом (за-
дающей величиной). При этом регули-
рующий сигнал, исходящий от регули-
рующего или управляющего устрой-
ства, сравнивается с длиной хода регу-
лирующего клапана и происходит упра-
вление давлением пневматического
сервопривода (исходная величина).
Позиционный регулятор состоит, в прин-
ципе, из рычага с валом и измеритель-
ной пружиной, мембраны и пневмати-
ческой системы управления с соплом,
соплозаслонкой и усилителем. По жела-
нию заказчика дополнительно может
быть установлено по одному мано-
метру для регулирующего сигнала
(вход) и давления сервопривода (вы-
ходной сигнал).
Позиционный регулятор работает в со-
ответствии с методом компенсации уси-
лий. Движение штанги привода или за-
слонки передается в качестве регули-
руемой величины Х через пластину (20)
на рычаг (1) и измерительную пружину
(6). При этом происходит вращение этой
пружины и изменение силы ее давления.
Задающая величина, регулирующий
сигнал (р
е
) предвключенного регулято-
ра создает на мембране (8) перестано-
вочное усилие, которое сравнивается с
силой измерительной пружины (6).
Одновременно движение мембраны
передается через контактный щуп (9.1)
на соплозаслонку (10.2), благодаря чему
происходит управление соплом (10.1).
Приточный воздух питает пневмати-
ческий усилитель (12) и поступает че-
рез Х
р
-дроссель (13) и сопло (10.1) на
соплозаслонку (10.2).
Изменения регулирующего сигнала р
е
или позиции клапана приводят к изме-
нению давления перед и после усили-
теля. Воздух, управляемый усилителем
(давление сервопривода р
st
), поступает
через объемный дроссель (14) на пнев-
матический сервопривод и приводит к
тому, что штанга заслонки занимает по-
ложение, соответствующее задающей
величине. Регулируемые дроссели (13
и 14) служат оптимизации позиционной
системы регулирования.
Измерительная пружина (6) соответст-
вует номинальной длине хода клапана
и номинальному интервалу задающей
величины и может быть заменена.
4
1
1
1
8

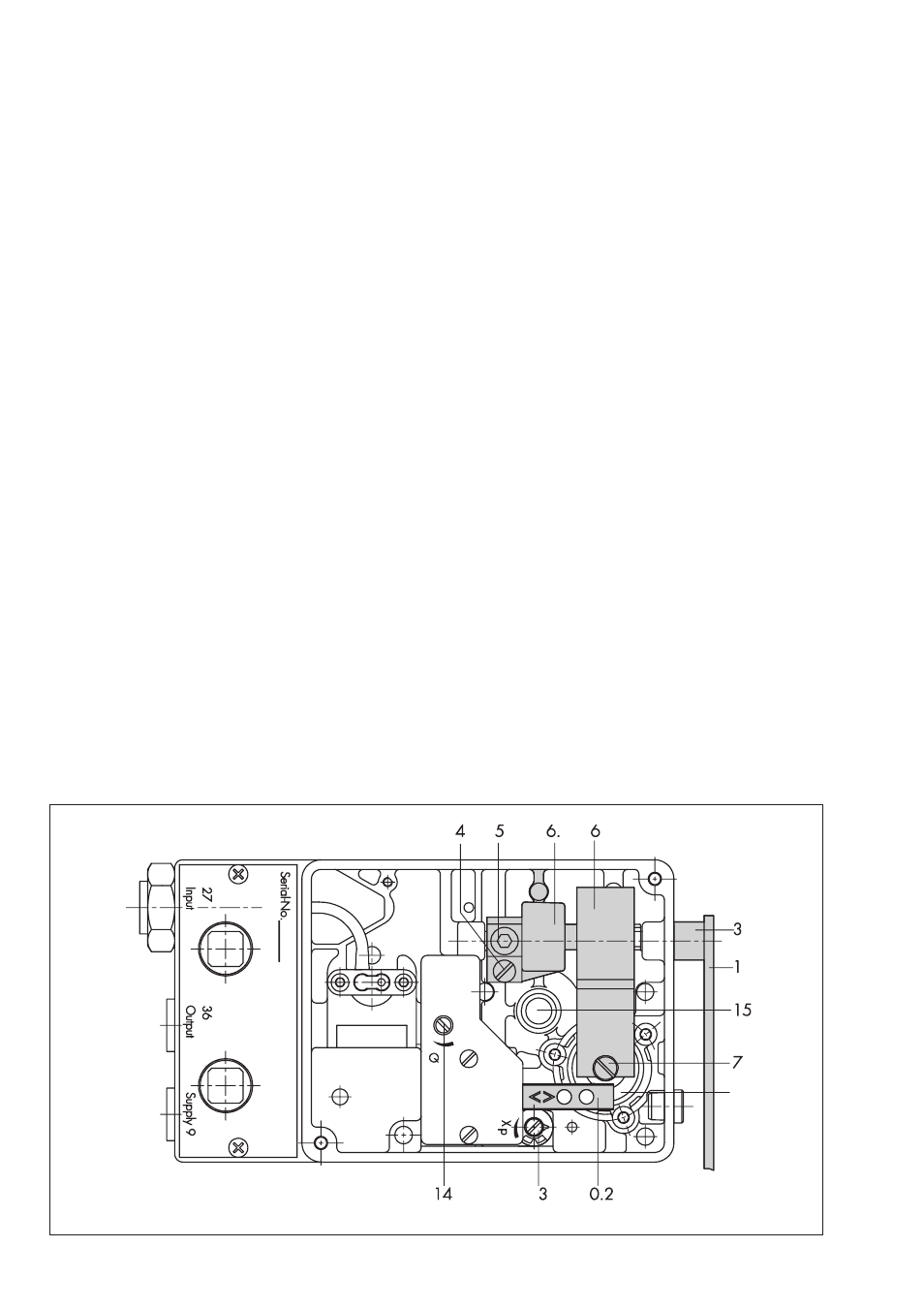

Рис. 2 Позиционный регулятор в положении «открыто»
