Сборка клапана и привода
1.1
1.2
2.1
3
3.1
3.2
4.1
4.2
5
Гайки
Уплотнительная
прокладка
Верхнее седло
Плунжер
Деталь плунжера
Винты
Пружина
Сальник
Верхняя
часть
клапана
5.2
5.3
6
6.1
6.2
7
8
8.1
8.2
Резьбовая втулка
Шкала-индикатор
хода
Шток плунжера
Соединительная
муфта
Контргайка
Соединитель
Привод
Шток привода
Кольцевая гайка
Привод тип 3271
Привод тип 3277
Устройство плунжера в распределительном
клапане при Ду 15…25
Конструкция плунжера в смесительном клапане для Ду 15…25,
а также для распределительного клапана

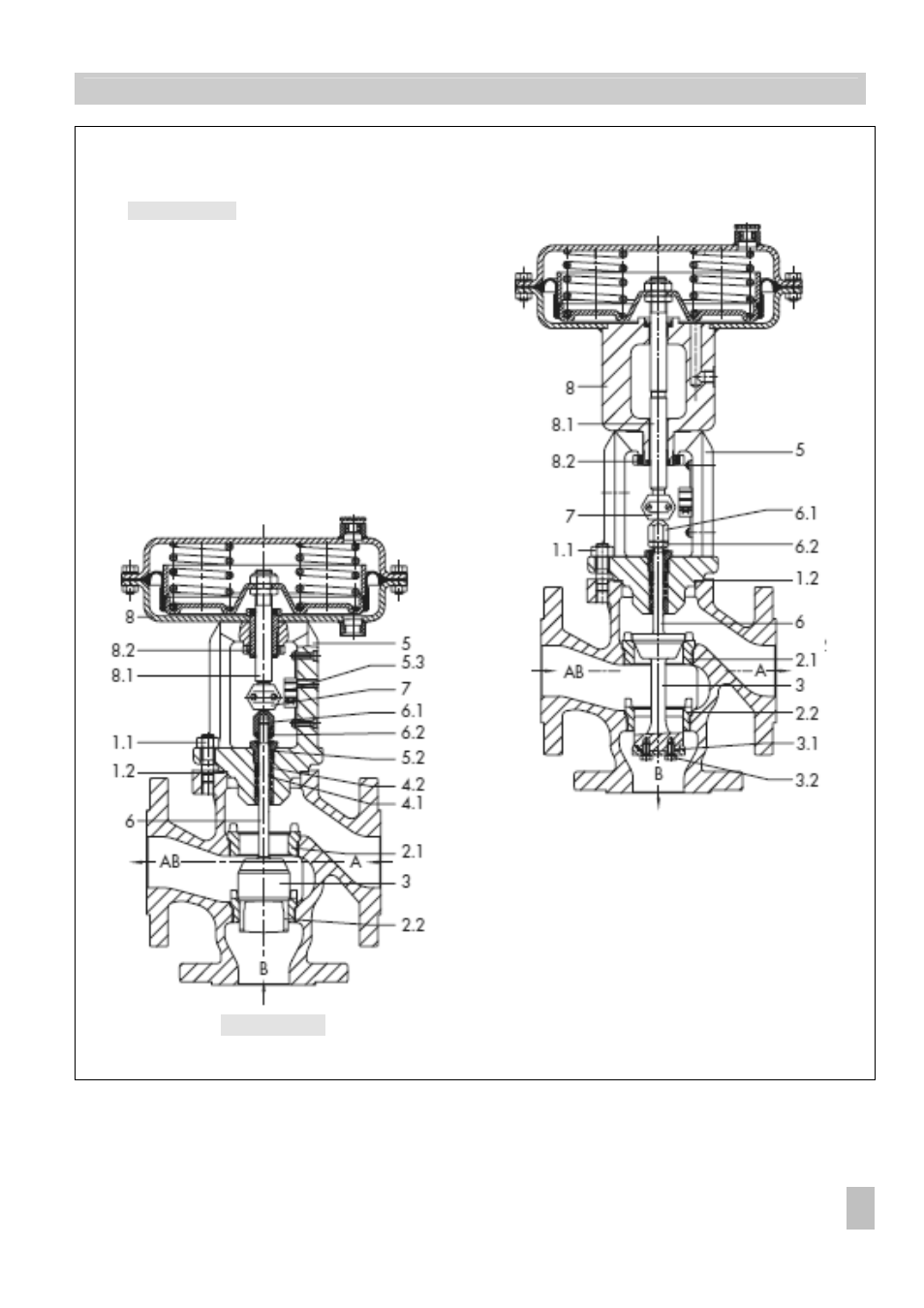

Рис.2 Клапан в сечении
ЕВ 8026 RU
5
