Техническое обслуживание – Замена деталей
5.1 Клапан стандартного исполнения
5.1.1 Уплотнение сальника
1. Отвинтите
от
штока
плунжера
соединительную муфту и контргайку
(6.1 и 6.2).
2. Вывинтите резьбовую втулку (5.2)
сальника.
3. Освободите гайки (1.1). Снимите
верхнюю часть клапана (5) и выньте
ее через удлинитель штока плунжера.
4. Специальным
инструментом
извлеките все детали набивки
сальника
из
клапана.
Замените
поврежденные детали.
Тщательно очистите уплотнительное
пространство.
5. Выньте уплотнительную прокладку
(1.2)
и
тщательно
протрите
поверхность уплотнительных частей в
корпусе клапана и в верхней части
клапана.
6. Все детали, в том числе шток
плунжера (6) обработайте смазкой
(Zax No 8150-0111).
7. Вставьте
новую
уплотнительную
прокладку (1.2) в корпус клапана.
Осторожно установите верхнюю часть
клапана через шток плунжера на
корпус клапана и затяните гайки (1.1).
8. Аккуратно
продвиньте
по
штоку
плунжера
детали
сальниковой
набивки (4.1, 4.2 и 4.3) в
уплотнительное пространство. При
этом
обращайте
внимание
на
правильный порядок расположения
деталей.
Завинтите
и
затяните
резьбовую втулку (5.2).
9. Наживите, не закрепляя, контргайку
(6.2) и соединительную муфту (6.1) на
шток плунжера.
10. Установите привод и задайте верхнее
и нижнее значение диапазона, как
описано в пункте 2.1.
5.1.2
Седло и / или плунжер
При замене седла или плунжера
следует заменить также набивку
сальника (4.2).
1. Отвинтите от штока плунжера
соединительную
муфту
и
контргайку (6.1 и 6.2).
2. Вывинтите резьбовую втулку (5.2)
сальника.
3. Освободите гайки (1.1). Снимите
верхнюю часть клапана (5) и
выньте ее из шток плунжера.
Смесительный клапан
4. Вывинтите кольцо верхней части
седла (2.1) с помощью ключа для
седла SAMSON.
5. Выньте шток плунжера (6) вместе с
плунжером (3).

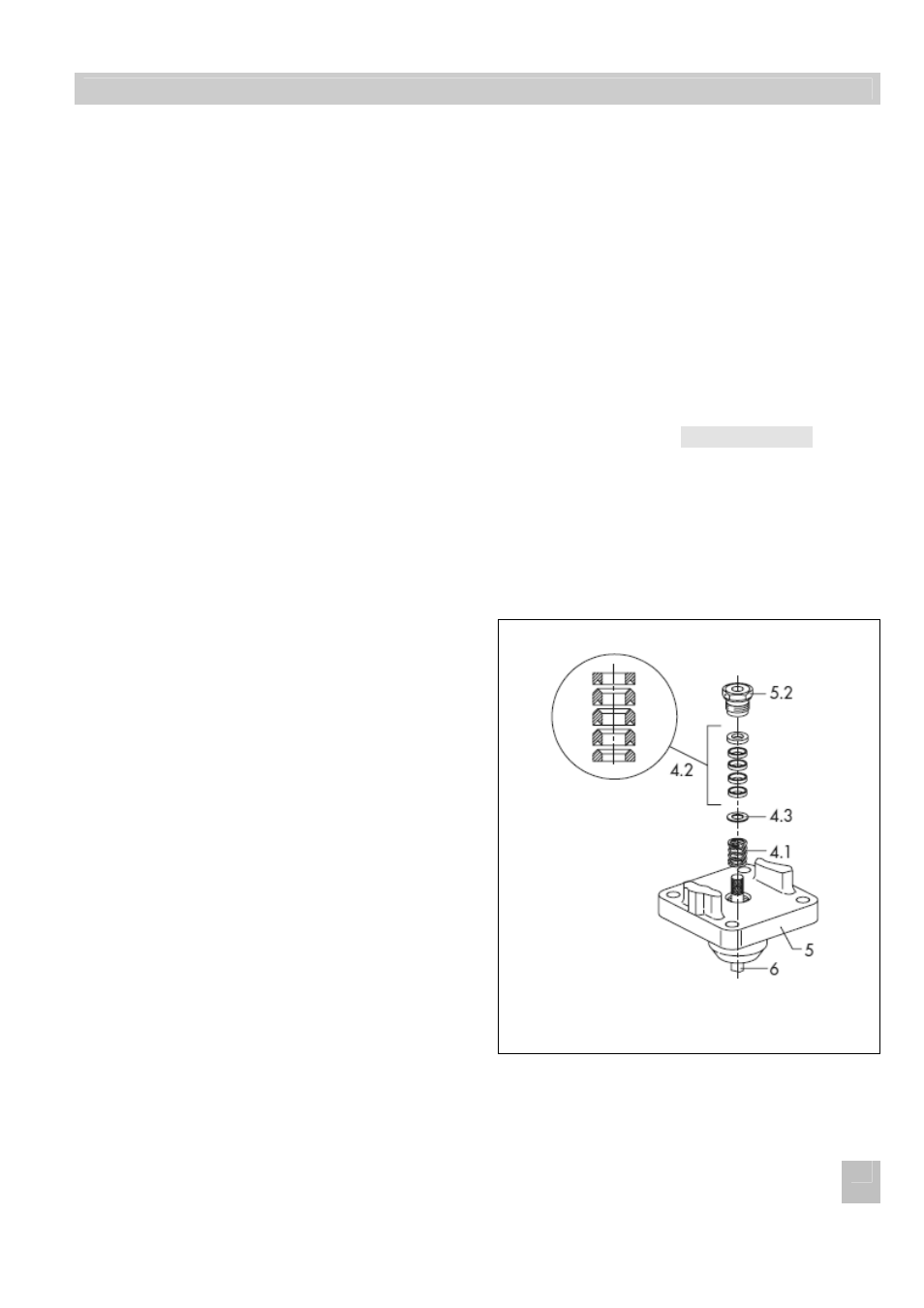

Рис.4 Сальниковое уплотнение
.
ЕВ 8026 RU
11
4.1 Пружина
4.2 PTFE-кольца сальника
4.3 Шайба
5 Верхняя часть клапана
5.2 Резьбовая втулка
6 Шток плунжера
