Инструкция по эксплуатации Samson 3244-7 Регулирующий клапан
Страница 9
Монтаж
Смесительная функция
Разделительная функция
Регулирование температуры Q = пост.
Регулирование расхода Q = 0…100%
Положение безопасности: FA = шток привода выдвигается, FE = шток привода втягивается
При нагревательной функции с FA, теплоноситель (среда) отсекается в положении безопасности.
При охлаждающей функции с FE, хладагент продолжает циркулировать
при срабатывании положения безопасности.
Нагревание при FA или охлаждение при FE у смесительных клапанов
Монтаж в прямой трубопровод
Монтаж в обратный трубопровод
Нагревание при FA или охлаждение при FE у распределительных клапанов
Монтаж в прямой трубопровод
Монтаж в обратный трубопровод

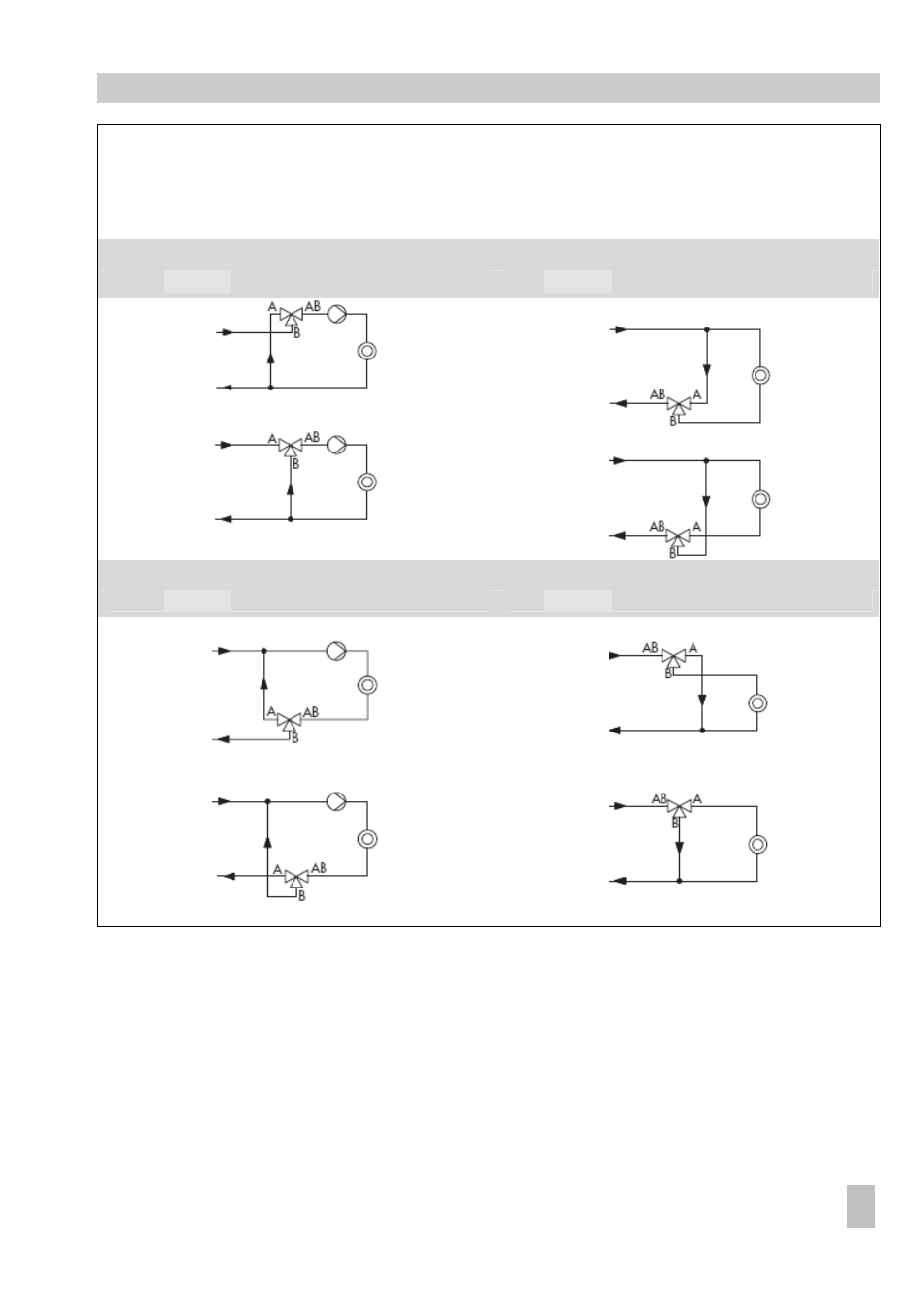

Рис.3 Схемы типовых установок
ЕВ 8026 RU
9
Прямой
поток
Обратный
поток
Прямой
поток
Обратный
поток
Прямой
поток
Обратный
поток
Прямой
поток
Обратный
поток
Прямой
поток
Обратный
поток
Прямой
поток
Обратный
поток
Прямой
поток
Обратный
поток
Прямой
поток
Обратный
поток
