Описание типовых шильдиков
7. Описание типовых шильдиков
1 Маркировка СЕ или «Ст.3, Abs.3» (см.статью 3, § 3
PED), если применяется
2 Идентификационный номер корпуса, категория и
группа жидкости, если применяется
3 Типовое обозначение
4 Индекс изменений клапана
5 Материал
6 Год выпуска
7 Номинальный размер: DIN: DN; ANSI: NPS
8 Номинальное давление DIN: PN; ANSI: CL
9 Номер заказа с индексом изменений
10 Позиция заказа
11 Пропускная способность:
DIN: величина Kvs; ANSI: величина Cv
12 Характеристика:
= % - равнопроцентная, Lin - линейная
DIN: A/Z быстрое открытие ; ANSI: O/C - Откр/Закр
13 Уплотнение:
ME – металлическое, ST – стеллитированное,
Ni – никелевая наплавка
PT – мягкоуплотненное PTFE
PK – мягкоуплотненное PEEK
14 Разгрузка давления: DIN: D; ANSI: B
15 Делитель потока I или III
1 Типовое обозначение
2 Индекс изменений
3 Рабочая поверхность
4 Положение безопасности:
FA – шток привода выдвигается
FE – шток привода втягивается
5 Номинальный ход
6 Диапазон сигналов (диапазон пружин)
7 Диапазон сигналов при предварительно
напряженных пружинах

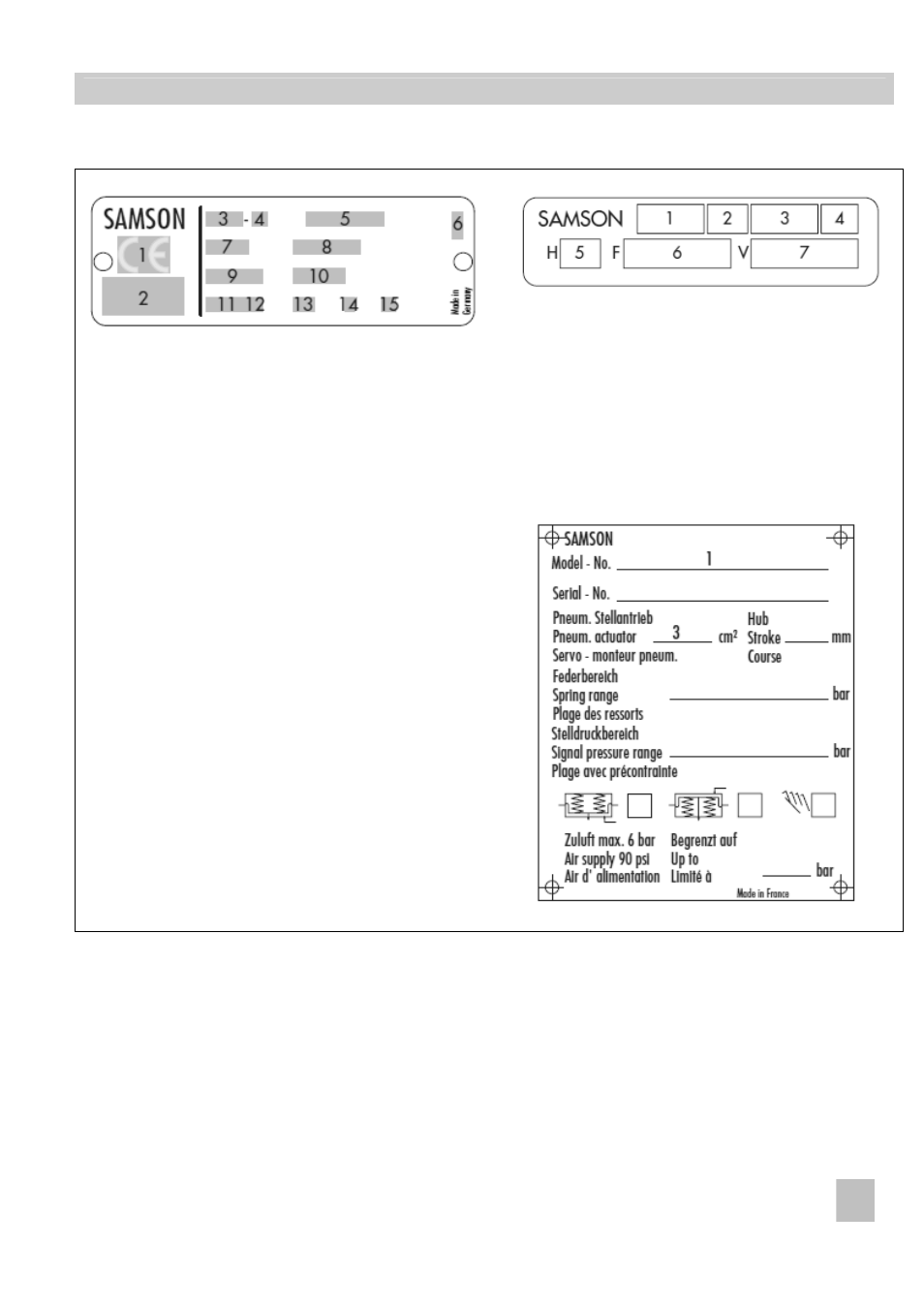

Рис.6 Типовые шильдики клапана (слева) и привода (справа)
8. Требования Заказчика
При запросах необходимы следующие
данные:
Номер заказа
Тип, номер изделия, Ду и вид
исполнения клапана
Давление и температура рабочей среды
Расход в м
3
/час
Диапазон управляющих сигналов привода
(например, от 0,2 до 1 bar)
Необходимость поставки грязеуловителя
Монтажный чертеж
