Samson 3244-7 Регулирующий клапан - Инструкция (Страница 13)

Техническое обслуживание – Замена деталей

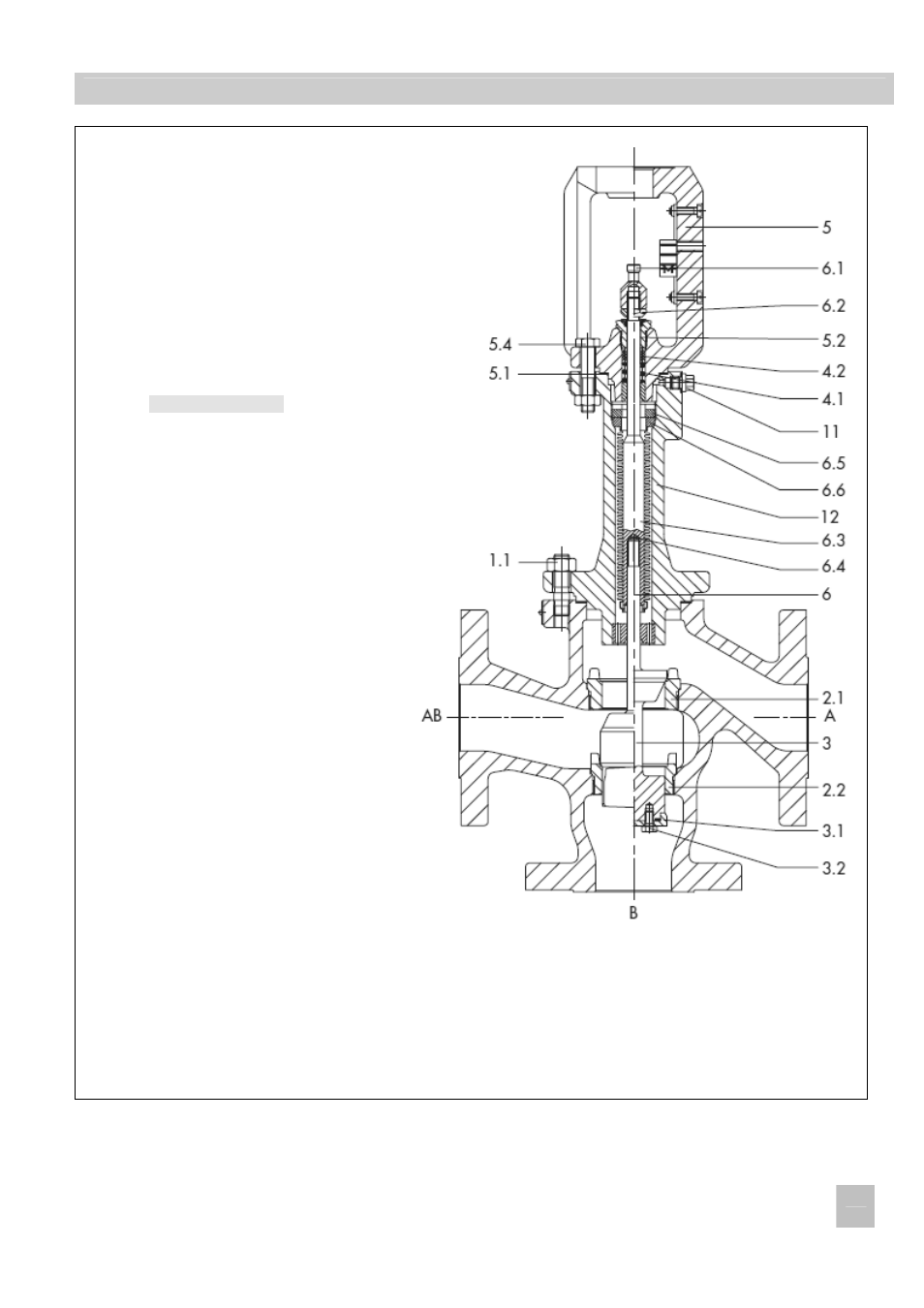

Рис.5 Исполнение с сильфонным уплотнением или изолирующей вставкой (без
приваренного металлического сильфона (6.6) для изолирующей вставки)
ЕВ 8026 RU
13
1.1 Гайки
3. Плунжер
3.1 Деталь плунжера
3.2 Винты
4.2 Сальник
5. Верхняя часть клапана
5.1 Седло
5.2 Резьбовая втулка
5.3 Шкала-индикатор хода
5.4 Болты
6. Шток плунжера
6.1 Соединительная муфта
6.2 Контргайка
6.3 Удлинитель штока плунжера
6.4 Стопорные шайбы
Ду 15…80 (Zax No 8382-2317)
Ду 100…150 (Zax No 8382-2321)
6.5 Гайка
6.6 Металлический сильфон
11 Контрольный штуцер
12 Промежуточная вставка
Смесительный клапан (слева)
и
Распределительный клапан (справа)
