АВАРИЙНЫЙ СИГНАЛ/РЕЛЕ/АУДИОПОРТ
8-контактный аварийный сигнал/реле/аудиопорт имеет следующие контакты и назначения
контактов.

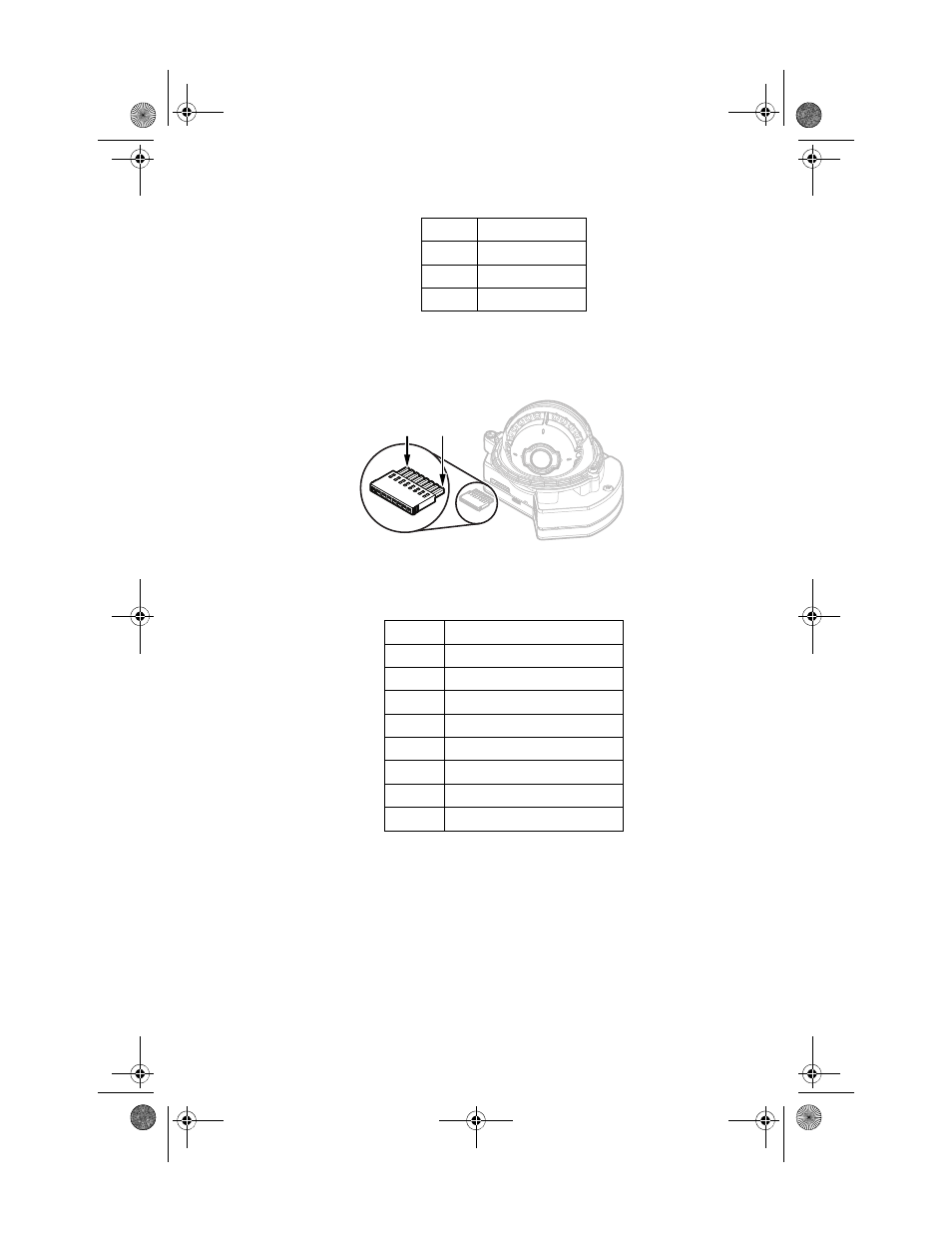

Рис. 37. Контакты аварийного сигнала/реле/аудиопорта
6
RX –, PoE 3-4
7
Не используется
8
Не используется
Табл. C. Описания контакта для аварийного сигнала/реле/аудиопорта
Контакт
Функция
1
Audio Out– (Выход аудио-)
2
Audio Out+ (Выход аудио+)
3
Audio In– (Вход аудио-)
4
Audio In+ (Вход аудио+)
5
Alarm Input (Вход сигнализации)
6
Ground (Заземление)
7
Relay N.O. (Релейный N.O.)
8
Relay Return (Релейный возврат)
Табл. B. Ethernet с режимом PoE A
Контакт
Функция
КОНТАКТ 8 КОНТАКТ 1
