C2269M-RU (7/13)
15
УСТАНОВКА ВНУТРИ ПОТОЛКА В ПОМЕЩЕНИЯХ И С ЗАЩИТОЙ
ОТ ВНЕШНИХ ВОЗДЕЙСТВИЙ/ВАНДАЛИЗМА
1. Определите местоположение центральной точки установки на потолке.
2. Вырежьте в потолке отверстие диаметром 17,145 см (6,75"). Рекомендуется использование
специальной коронки.
3. Протяните провода через это отверстие.

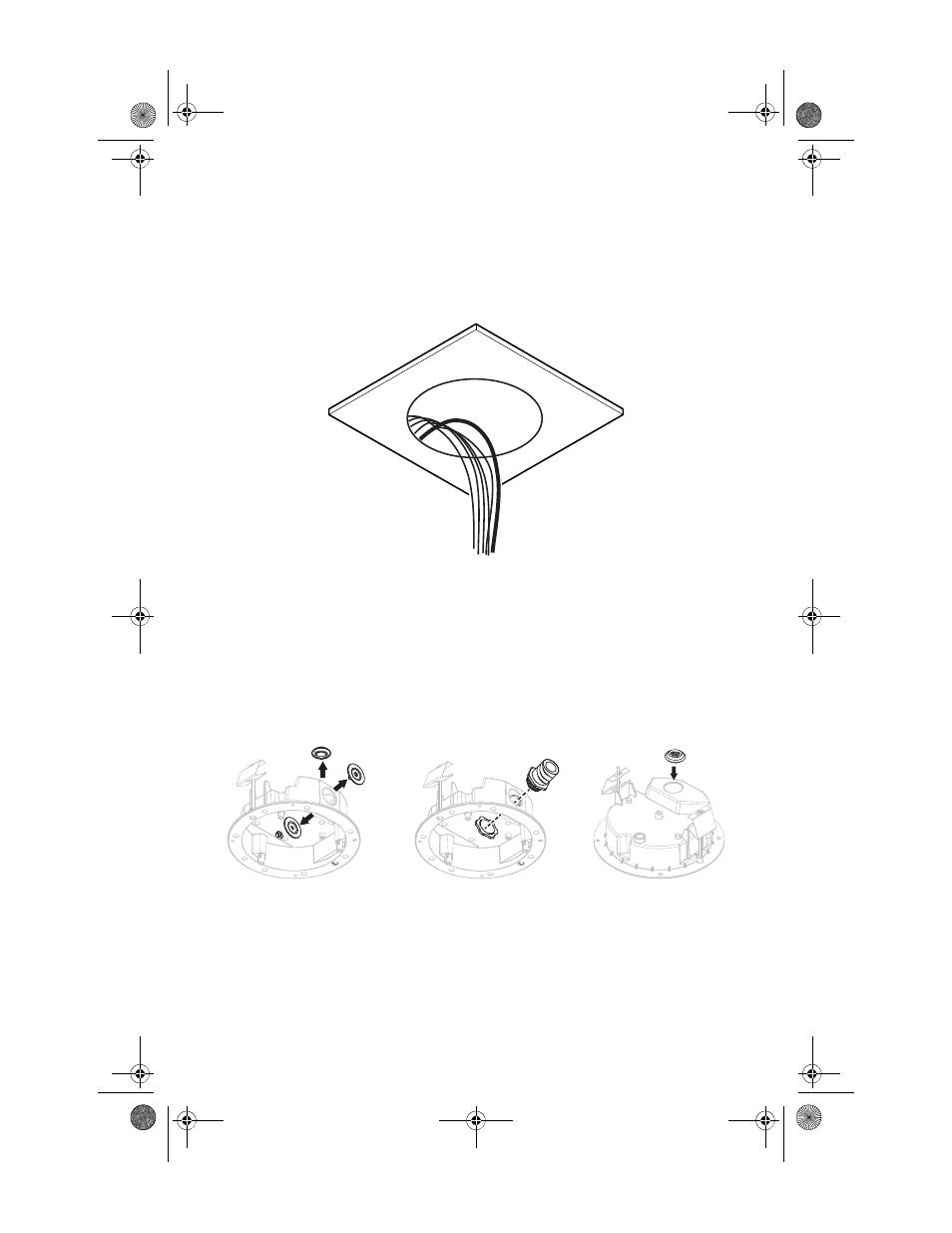

Рис. 3. Вырезание отверстия: установка внутри потолка
4. Подготовьте отверстия кабельного ввода в монтажную коробку для бокового или верхнего
входа следующим образом:
a.
Снимите разъем кабелепровода для бокового или верхнего входа.
b.
Подготовьте отверстия кабельного ввода следующим образом:
•
(1) При использовании кабелепровода (не прилагается):
замените 25 мм или 3/4" переходники кабелепровода (не прилагаются).
•
(2) При использовании изоляционной шайбы (нагнетательная оценка
не требуется): используйте (прилагаемую) изоляционную шайбу.
Удалите изоляционную шайбу из монтажной коробки.
Рис. 4. Подготовка отверстий кабельного ввода: установка внутри потолка
a
b1.
b2.
