C2269M-RU (7/13)
13
Обзор изделия

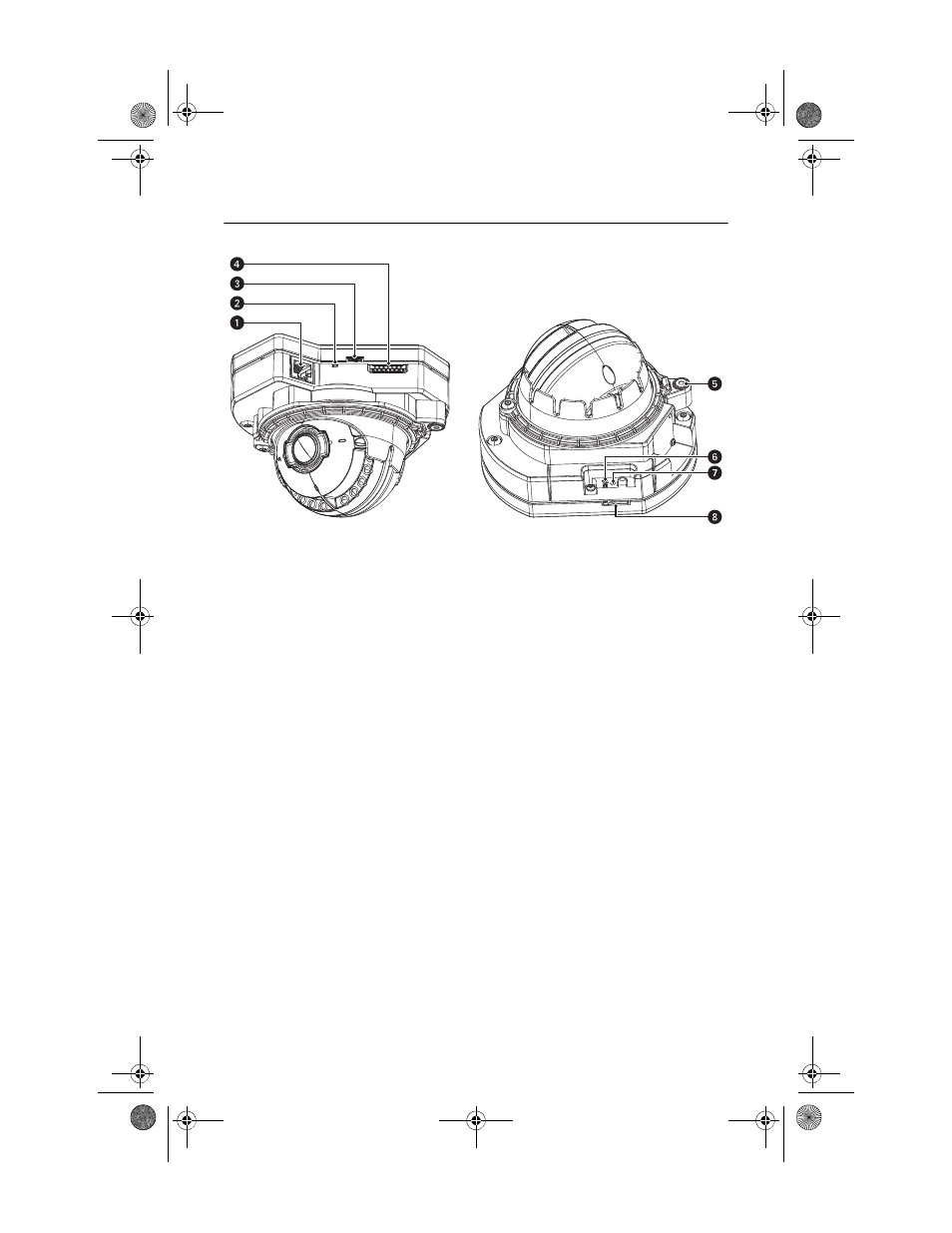

Рис. 1. Порты камеры и индикаторы
Для оконечных нагрузок кабеля обратитесь к Оконечные нагрузки кабеля на стр. 41.
ᕡ
Сетевой порт RJ-45: служит для подключения камеры к IР-сети. Также подает питание к
камере (PoE) через тот же соединитель.
ᕢ
Светодиод активности сети Ethernet: мигание зеленого светодиода указывает на прием
или передачу данных камерой. Светится немигающим оранжевым цветом, указывая на
наличие работоспособного сетевого соединения.
ᕣ
Вспомогательный разъем: предназначен для соединения с совместимыми
принадлежностями систем Pelco.
ᕤ
Аварийный сигнал/реле/аудиопорт: соединяется с аварийными сигналами,
реле и аудиовходом/выходом.
ᕥ
Микрофон: соединяется со встроенным микрофоном на моделях для помещений
и с защитой от вандализма.
ᕦ
Кнопка сброса: обеспечивает перезагрузку камеры или восстановление ее заводской
настройки по умолчанию. Эта кнопка утоплена. Для перезагрузки камеры следует с помощью
небольшого инструмента, такого как скрепка для бумаг, однократно нажать и отпустить эту
кнопку. Для восстановления заводской настройки следует нажать и удерживать кнопку
сброса в течение 10 секунд.
ᕧ
Светодиод питания: мигает зеленым цветом в течение цикла настройки конфигурации;
затем светится зеленым цветом без мигания после завершения этого цикла. Этот светодиод
может быть выключен. Если этот светодиод светится красным цветом (немигающим или
мигающим), обратитесь за помощью в службу сопровождения продукции компании Pelco по
тел.: 1-800-289-9100 (США и Канада) или +1-559-292-1981 (для звонков из других стран).
ᕨ
Слот Micro SD: соединяется с локальным хранилищем.
