5. Протяните провода следующим образом:
•
При использовании кабелепровода (не прилагается): вставьте провода через
переходник кабелепровода (не прилагается) в кольцо накладного крепления
и присоедините кабелепровод к переходнику.
•
При использовании изоляционной шайбы: протяните провода в кольцо накладного
крепления, проложите ненагруженные кабели через изоляционную шайбу и вставьте
изоляционную шайбу в верхний вход.

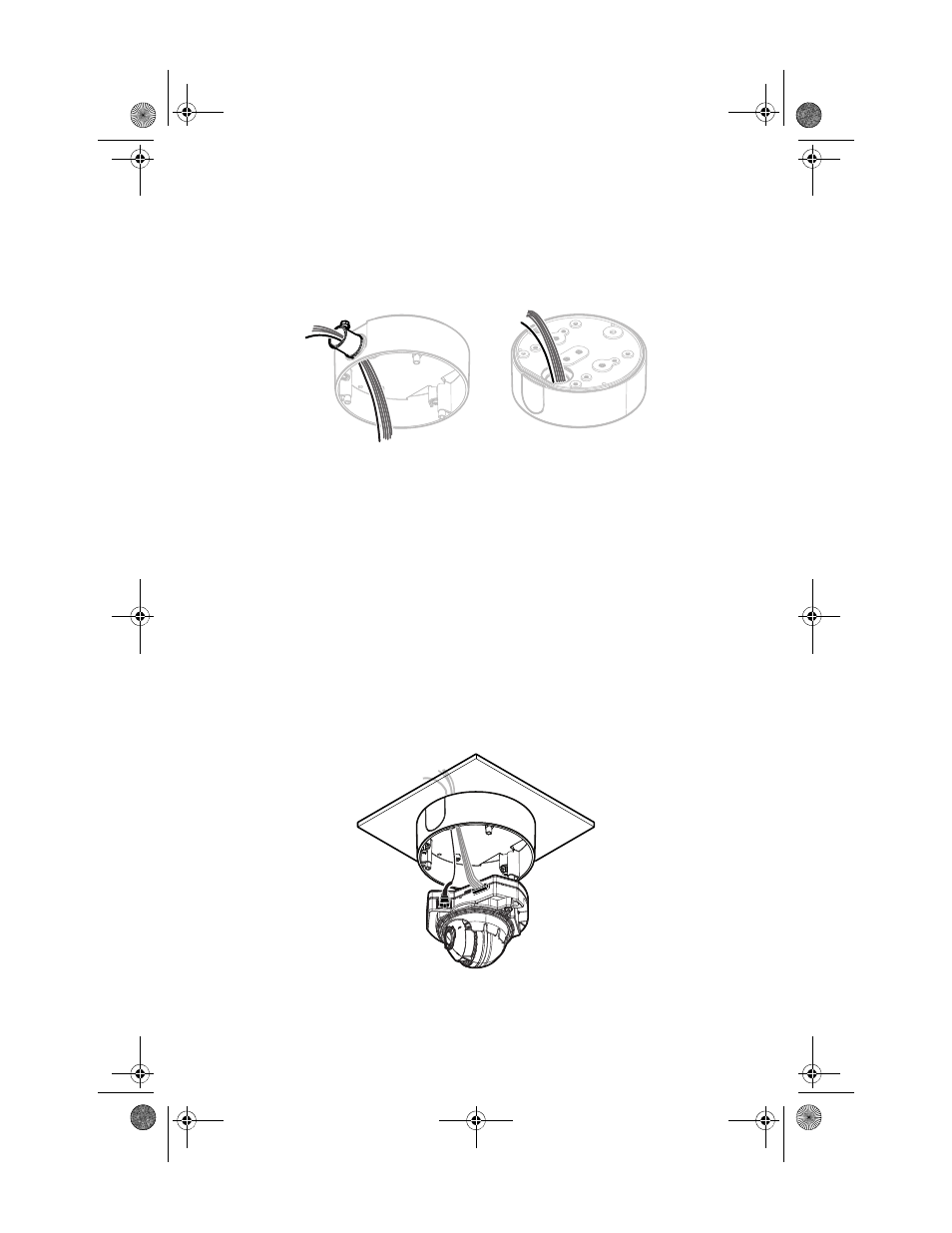

Рис. 31. Протягивание проводов: с защитой от внешних воздействий/с защитой от вандализма,
накладное крепление
6. Подключите провода к камере следующим образом:
a.
Подключите кабель компьютерной сети к разъему RJ-45 на камере.
b.
Подключите кабель Micro USB и дополнительный многожильный кабель следующим
образом:
•
При использовании стационарно установленного аксессуара Pelco:
выполните шаг 5d на странице 16 с изоляционной шайбой и кабелем Micro B USB,
прилагающимся аксессуаром Pelco. Подключите кабель Micro B USB
к вспомогательному порту на камере.
ПРИМЕЧАНИЕ. Снимите этот аксессуар перед завершением установки.
•
(Дополнительно) При использовании аварийных сигналов, реле или аудио:
подключите 24 AWG, 8-проводной многожильный кабель к 8-контактному
съемному соединителю (прилагается), затем вставьте соединитель в камеру.
Это кабель для аварийных сигналов, реле, аудиовхода и выхода.
ПРИМЕЧАНИЕ. Для оконечных нагрузок кабеля обратитесь к Оконечные нагрузки кабеля на
Рис. 32. Подключение проводов: с защитой от внешних воздействий/
с защитой от вандализма, накладное крепление
