Оконечные нагрузки кабеля
ТРЕБОВАНИЯ ПРОВОДНОГО СОЕДИНЕНИЯ ETHERNET ДЛЯ POE
Подключите кабель Cat5 или выше (Cat5e, Cat6) (не прилагается) к соединителю сети RJ-45.
Этот 8-контактный порт обеспечивает передачу видеосигнала и питание по сети Ethernet для
камеры. Функция питания по сети Ethernet – PoE (стандарт IEEE 802.3af) – предусматривает подачу
питания по тому же кабелю, по которому передаются сетевые данные, что устраняет
необходимость в отдельном источнике питания. Это упрощает установку и эксплуатацию камеры
без влияния на работу компьютерной сети.
ПРИМЕЧАНИЕ. Камера автоматически определяет тип кабеля (перекрестный или прямой)
и настраивается на работу с этим кабелем.

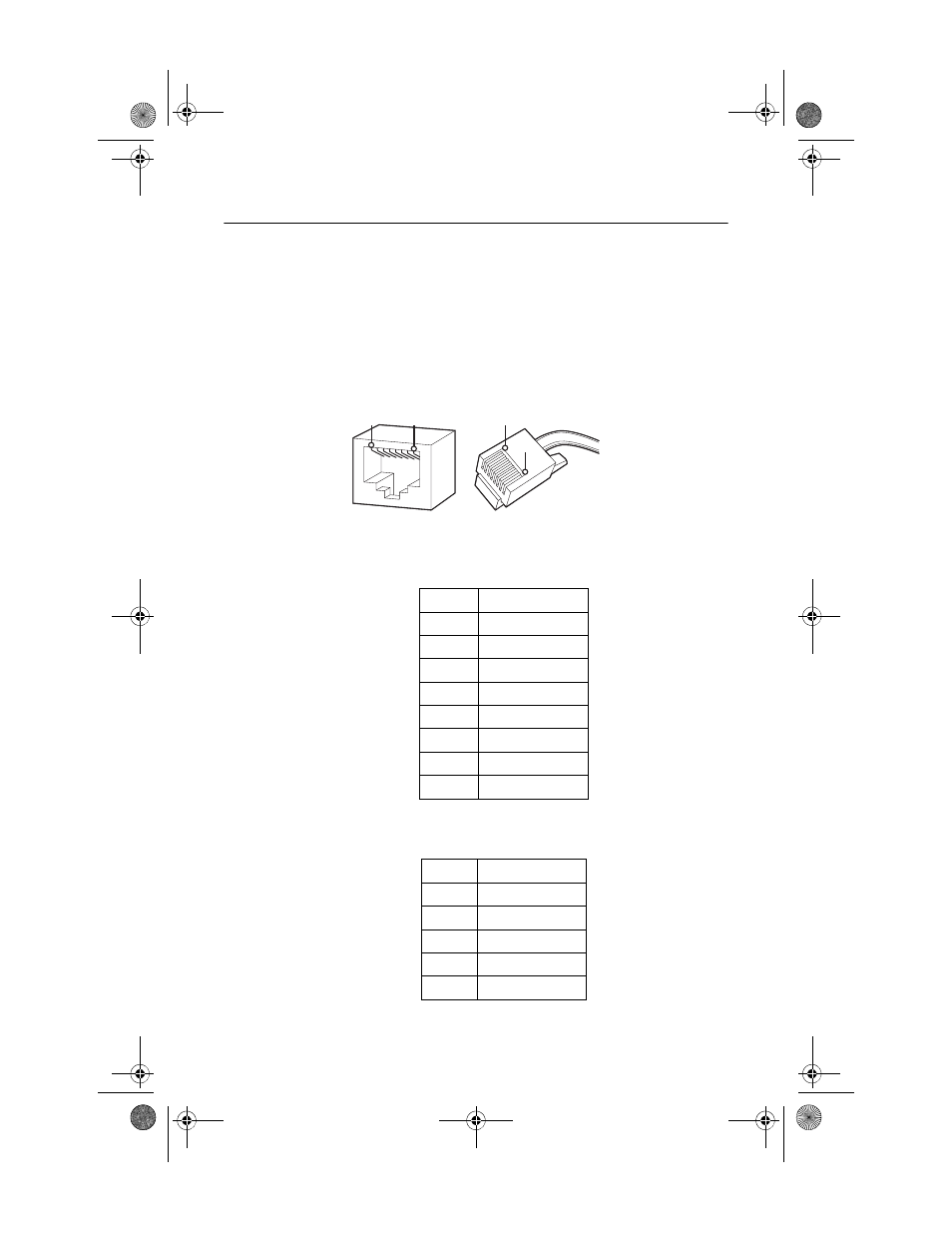

Рис. 36. Описания кабельного контакта
Табл. A. Ethernet с режимом PoE B
Контакт
Функция
1
TX+ (передача)
2
TX– (передача)
3
RX+ (прием)
4
PoE 1-2
5
PoE 1-2
6
RX– (прием)
7
PoE 3-4
8
PoE 3-4
Табл. B. Ethernet с режимом PoE A
Контакт
Функция
1
TX +, PoE 1-2
2
TX –, PoE 1-2
3
RX +, PoE 3-4
4
Не используется
5
Не используется
1
2
3
4
5
6
7
8
1
2
3
4
5
6
7
8
8
8
1
1
