4. Подключите провода к камере следующим образом:
a.
Подключите кабель компьютерной сети к разъему RJ-45 на камере.
b.
Подключите кабель Micro USB и дополнительный многожильный кабель следующим
образом:
•
При использовании стационарно установленного аксессуара Pelco:
выполните шаг 5d на странице 16 с изоляционной шайбой и кабелем Micro B USB,
прилагающимся аксессуаром Pelco. Подключите кабель Micro B USB к
вспомогательному порту на камере.
ПРИМЕЧАНИЕ. Снимите этот аксессуар перед завершением установки.
•
(Дополнительно) При использовании аварийных сигналов, реле или аудио:
подключите 24 AWG, 8-проводной многожильный кабель к 8-контактному
съемному соединителю (прилагается), затем вставьте соединитель назад в
камеру. Это кабель для аварийных сигналов, реле, аудиовхода и выхода.
ПРИМЕЧАНИЕ. Для оконечных нагрузок кабеля обратитесь к Оконечные нагрузки кабеля на
v

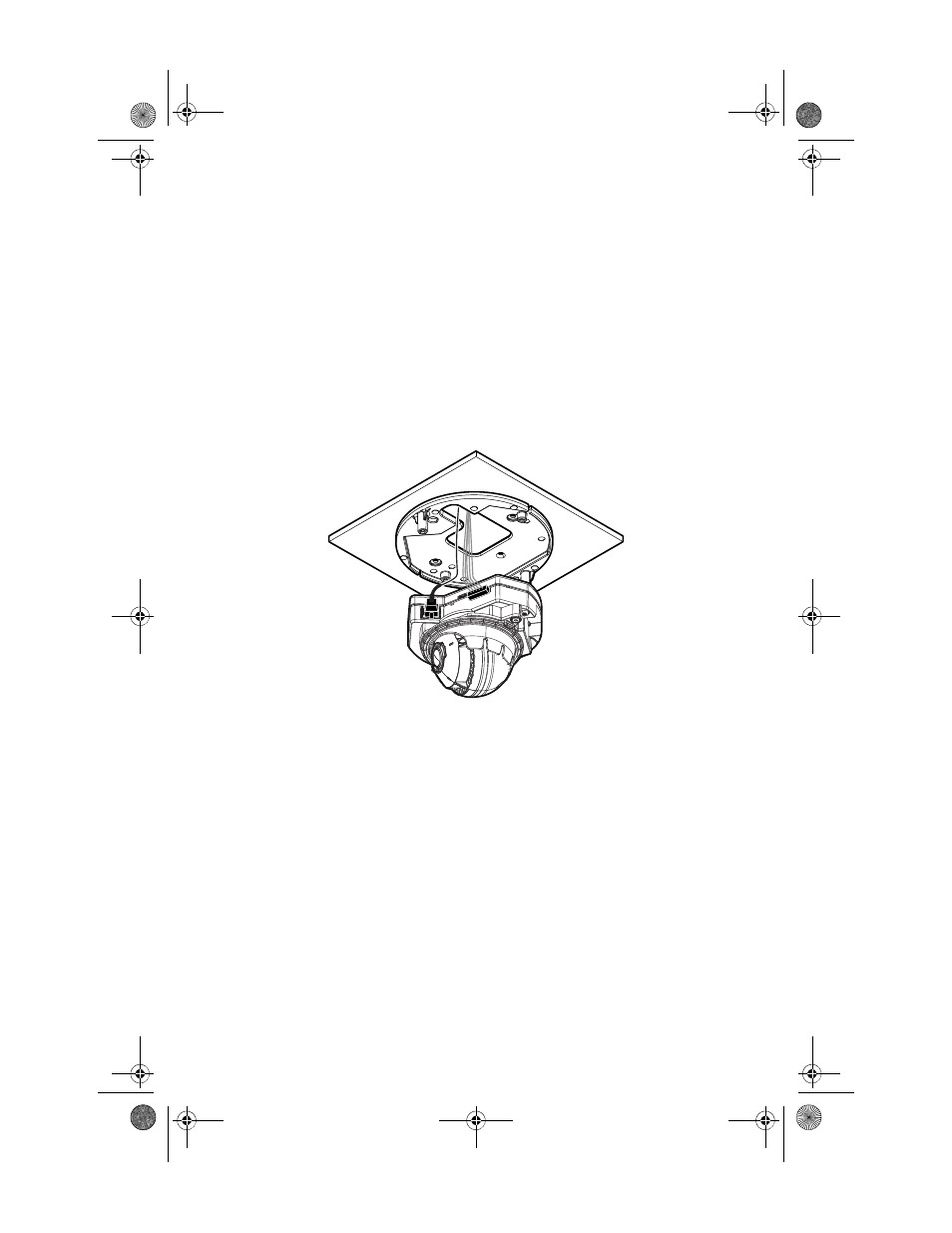

Рис. 24. Подключение проводов: накладное крепление в помещении
