C2269M-RU (7/13)
37
3. Подготовьте отверстия кабельного ввода в кольце накладного крепления следующим
образом:
a.
Снимите разъем кабелепровода для бокового или верхнего входа.
b.
Подготовьте отверстия кабельного ввода следующим образом:
•
(1) При использовании кабелепровода (не прилагается): замените
25 мм или 3/4" переходники кабелепровода (не прилагается).
•
(2) При использовании изоляционной шайбы (нагнетательная оценка
не требуется): используйте (прилагаемую) изоляционную шайбу.
Удалите изоляционную шайбу из монтажной коробки.

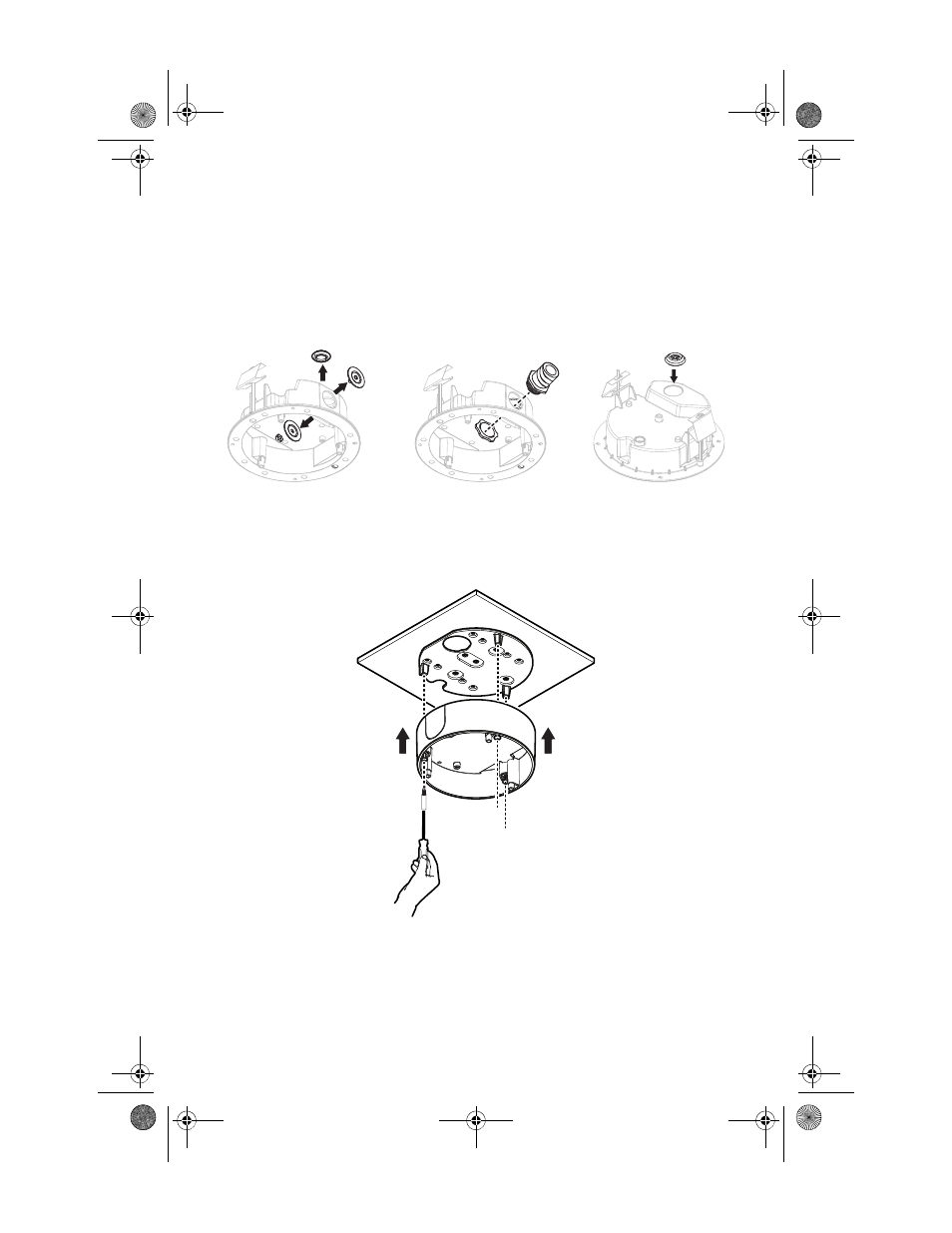

Рис. 29. Подготовка отверстий кабельного ввода: с защитой от внешних воздействий/
с защитой от вандализма, накладное крепление
4. Установите кольцо накладного крепления на монтажную панель и надежно затяните три
устойчивых к внешним воздействиям соединенные скобы с помощью биты (прилагается).
Рис. 30. Установка кольца накладного крепления: с защитой от внешних воздействий/
с защитой от вандализма, накладное крепление
a
b1
b2
