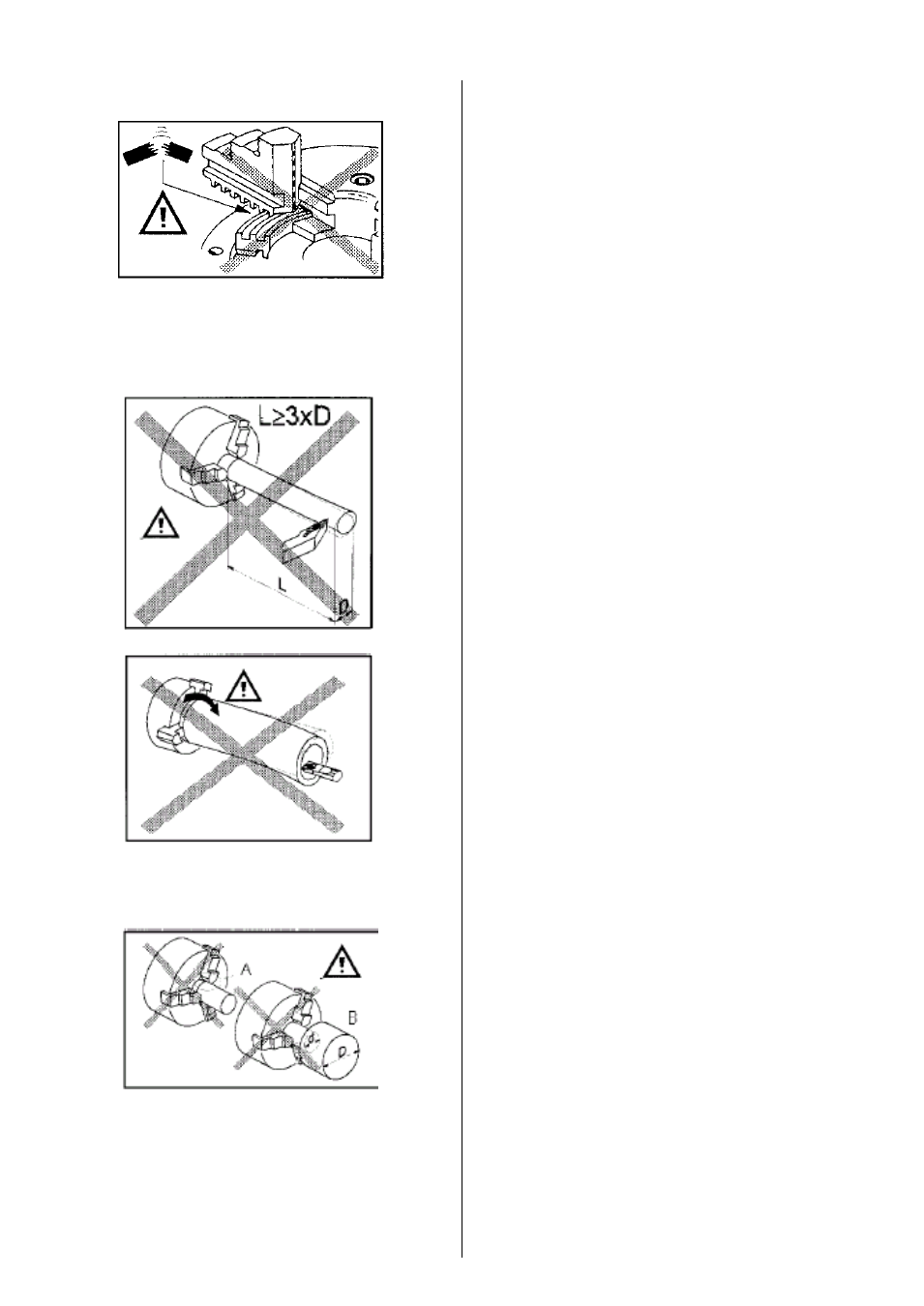

Выступающие зажимные кулачки могут сло-
маться и при работе разлететься (Рис.8).
Рис.8
Избегайте зажимов длинных заготовок с од-
ной стороны - консольно. Заготовки могут в
процессе обработки погнуться (Рис.9) или
вырваться из патрона (Рис.10).
Поджимайте их задней бабкой или люнетом.
Рис.9
Рис.10
Избегайте коротких длин зажима (А, Рис.11)
или зажимов заготовок за малый диаметр (В).
Рис.11
Следите за торцевой опорой заготовки.
5.2
Зажим токарного резца
Угол резания только тогда будет иметь необ-
ходимое значение, когда режущая кромка
резца установлена по центру оси заготовки.
Контролировать правильность установки вы-
соты резца с помощью подкладок можно по
центру задней бабки.
Зажимайте резец в четырехпозиционном
резцедержателе, по меньшей мере, двумя
винтами.
Не затягивайте винты слишком сильно. Избе-
гайте значительного вылета резца.
5
.3 Выбор частоты вращения шпинделя
Правильное число оборотов вращения шпин-
деля зависит от вида обработки, диаметра
вращения, материала заготовки и режущего
инструмента.
Рекомендуемые числа оборотов действи-
тельны для заготовок с диаметром 50 мм и
резки с помощью резца из твердосплавного
материала.
Алюминий, латунь .......................... 1500 об/мин
Серый чугун .................................... 1000 об/мин
Сталь (С 15) ...................................... 800 об/мин
Сталь (С 45) ...................................... 600 об/мин
Нержавеющая сталь ........................ 300 об/мин
При применении инструментов из быстроре-
жущей стали необходимо выбирать пример-
но 1 / 5 указанных чисел оборотов.
То есть:
Чем больше диаметр вращения заготовки,
тем меньше должно быть число оборотов ее
вращения.
Например:
Заготовка из стали (Сталь 15) диаметром 25
мм позволяет использовать для обработки
следующие числа оборотов:
1600 об/мин с резцом из твердого сплава
320 об/мин с резцом из быстрорежущей стали
Установка числа оборотов:
Число оборотов разрешается изменять толь-
ко при остановленном шпинделе и моторе.
Установите рычаг выбора чисел оборотов в
желаемое положение (F, Рис. 6).
При необходимости проверните рукой за-
жимной патрон, чтобы ускорить попадание
зубьев в зацепление.
5.4
Автоматическая продольная подача
Благодаря переключателям выбора подачи
(20,22,23,
Рис.5) можно выбрать различные
значения продольной и поперечной подачи.
Никогда не меняйте положение рукоятки
при включенном станке.
Перестановка рукоятки подачи:
-
влево / вправо для выбора продольной подачи
-
вверх / вниз для выбора поперечной подачи
Правильный выбор подачи зависит от ма-
териала, подлежащего резанию, вида ре-
зания, режущего инструмента, жесткости
заготовки, глубины резания и желаемого
качества поверхности.
