инструкция по эксплуатации станка JET серии ZH
5
3

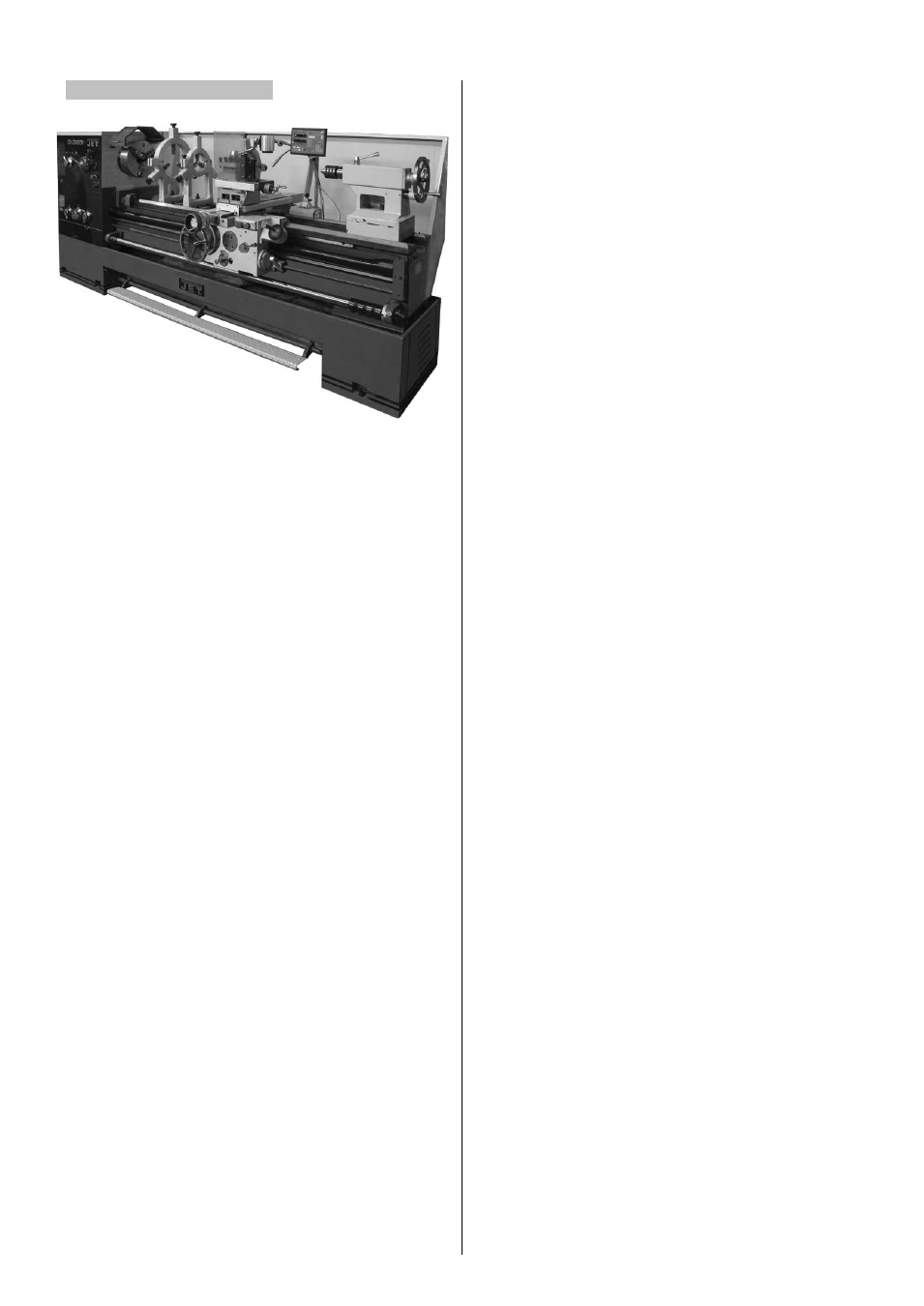

. Спецификация станка
3
.1 Технические характеристики
GH-2640 / 2660 / 2680 / 26120 ZH:
Диаметр обточки:
над станиной ........................................... 660 мм
над съемным мостиком ......................... 870 мм
над суппортом ......................................... 420 мм
Длина съемного мостика ........................ 240 мм
Расстояние между центрами ............................
.............................. 1015 / 1525
/ 2030 / 3050 мм
Частота вращения, 12 .............. 36-1600 об/мин
Конус шпинделя ........................... ∅113 мм 1:20
Шпиндель Camlock .................. D1-8 (DIN55029)
Проходное отверстие шпинделя ........ ∅105 мм
Продольная подача ............... 0,063–2,25 мм/об
Поперечная подача ............... 0,027–1,07 мм/об
Метрическая резьба, 22 .................. 1–14 мм/об
Дюймовая резьба, 25......................... 28 – 2 TPI
Модульная резьба, 18 ...................... 0,5 – 7 MP
Питчевая резьба, 24 ........................... 56 – 4 DP
Макс. размер резца ......................... 25 x 25 мм
Ход поперечного суппорта ..................... 310 мм
Ход верхнего суппорта ........................... 145 мм
Ускор. перемещ. прод. суппорта ........ 4,5 м/мин
Ускор. перемещ. попер. суппорта ...... 2,0 м/мин
Пиноль задней бабки ................................ MK-5
Ход пиноли задней бабки ....................... 150 мм
Диаметр неподвижного люнета 1. . 20 – 125 мм
Диаметр неподвижного люнета 2. 100 – 240 мм
Диаметр подвижного люнета ......... 20 – 100 мм
Расст. между направляющими .............. 405 мм
Расст. между направл. попер супп. ....... 135 мм
Шаг ходового винта .................................. 12 мм
Выходная мощность ................ 7,5 кВт/S
1
100%
Потребляемая мощность ........ 12,0 кВт/S
6
40%
Габаритные размеры (ДxШxВ) ..........................
.... 2500 / 3000 / 3500 / 4500 x 1280 x 1410
мм
Масса ..................... 3330 / 3565 / 3870 / 4250 кг
*Примечание: Спецификация данной
инструкции является общей информацией.
Данные технические характеристики были
актуальны на момент издания руководства по
эксплуатации. Производитель оставляет за
собой право на изменение конструкции и
комплектации оборудования без уведомле-
ния потребителя.
Настройка, регулировка, наладка и
техническое обслуживание оборудования
осуществляются покупателем.
Станок предназначен для эксплуатации в за-
крытых помещениях с температурой от 10 до
35⁰
С и относительной влажностью не более
80%.
Во избежание преждевременного выхода
электродвигателя станка из строя и увеличе-
ния ресурса его работы необходимо: регу-
лярно очищать электродвигатель от стружки
и пыли; контролировать надежность контак-
тов присоединенных силовых кабелей; кон-
тролировать соответствие сечения силового
или удлинительного кабеля.
В технических характеристиках станков ука-
заны предельные значения зон обработки,
для оптимального подбора оборудования и
увеличения сроков эксплуатации выбирайте
станки с запасом.
Обслуживающий персонал должен иметь
соответствующий допуск на эксплуата-
цию и проведение работ на оборудовании
оснащенного электродвигателем напря-
жением питания 380В, 50Гц.
3
.2 Уровень шума
Уровень звукового давления
(согласно стандарту EN 11202):
Холостой ход при максимальных оборотах
вращения …………………………82,4 дБ(A)
Приведенные значения относятся к уровню
испускания шума и не являются необходи-
мым уровнем для безопасной работы.
Они должны дать возможность пользователю
станка лучше оценить подтверждение опас-
ности и возможные риски
3.3.
Стандартная комплектация
GH-2640 / 2660 / 2680 / 26120 ZH
3-
х кулачковый патрон Ø325 мм с прямы-
ми/обратными кулачками
4-
х кулачковый патрон Ø400 мм
Планшайба Ø630 мм
Планшайба Ø250 мм
4-
х позиционный резцедержатель с фиксатором
Вращающийся центр МК-5
Упорный центр MK-5
Подвижный люнет
Неподвижный люнет
Поддон для сбора стружки
Задняя защитная стенка
Защита патрона с концевым выключателем
Ножной тормоз с концевым выключателем
Система подвода СОЖ
Галогенная лампа местного освещения
