Указатель резьбы
Вал управления с 5 регулируемыми кулачка-
ми (выключение продольной подачи)
Концевой упор продольного перемещения
6
регулировочных опор
Переходная втулка Ø113 / MK-5
Масленка
Руководство по эксплуатации
Деталировка
ВНИМАНИЕ:
Вы приобрели модель станка, оснащенно-
го Устройством Цифровой Индикации
(DRO
), пожалуйста, воспользуйтесь инст-
рукцией, которую можно скачать с нашего
сайта или обратитесь к вашему продавцу.
4.
Транспортировка и пуск в эксплуатацию
4.1
Транспортировка и установка
Станок поставляется на поддоне в закрытом
виде.
Для транспортировки используйте обычный по-
грузчик или грузоподъемник. Предохраняйте
станок при транспортировке от опрокидывания.
Установка станка должна производиться в
закрытом помещении, при этом являются
вполне достаточными условия обычной мас-
терской.

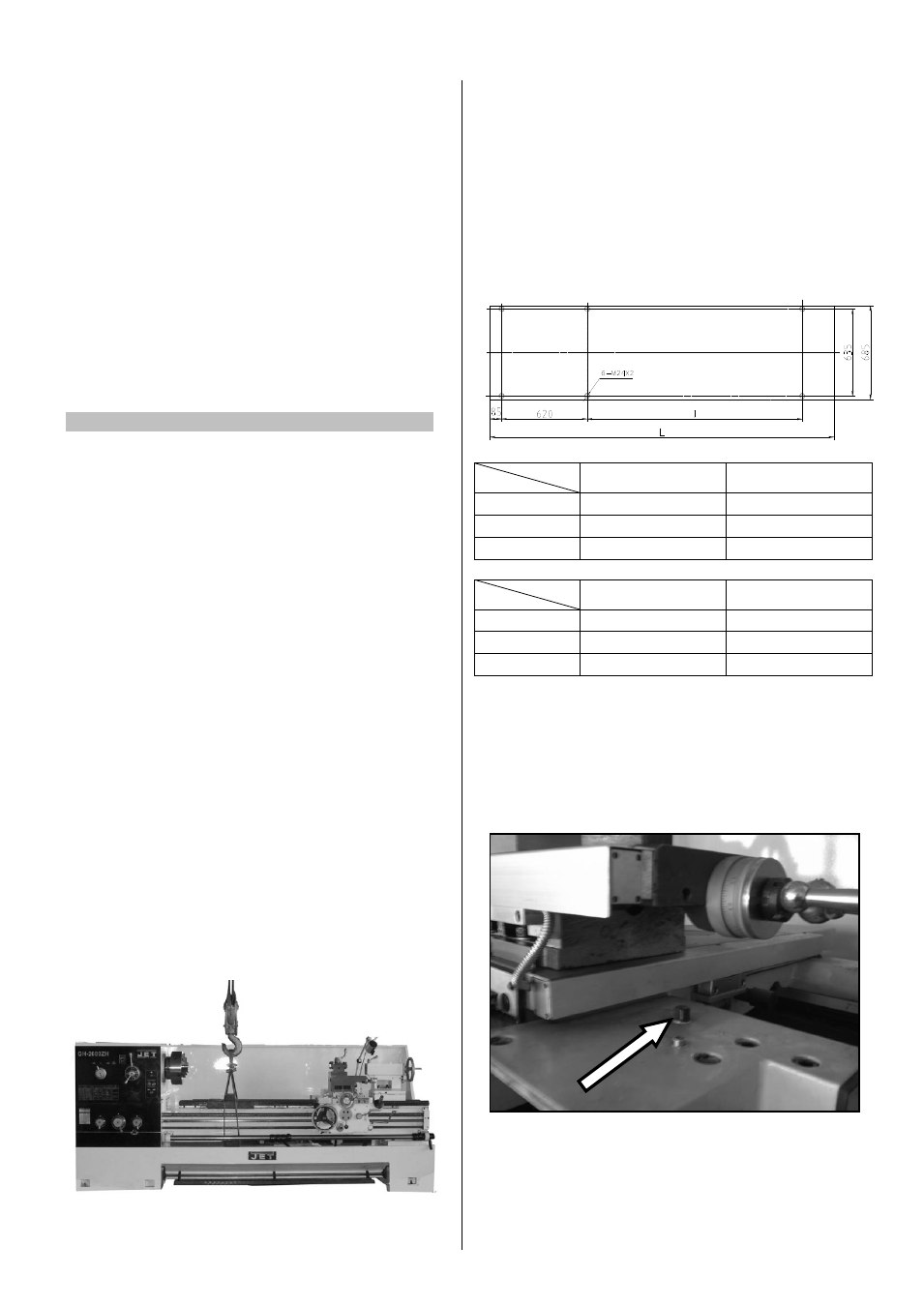

План фундамента: см. рис. 4
4
.2 Монтаж
Если Вы при распаковке обнаружили повре-
ждения вследствие транспортировки, немед-
ленно сообщите об этом Вашему продавцу,
не запускайте станок в работу!
Утилизируйте, пожалуйста, упаковку в соот-
ветствии с требованиями охраны окружаю-
щей среды.
Удалите защитную транспортную смазку с
помощью керосина, солярки или мягких рас-
творителей.
Открутите крепежные винты станка на поддоне.
Передвиньте продольный суппорт и заднюю
бабку вправо.
Поднять станок с помощью достаточно проч-
ных ремней для транспортировки.
Рис. 3
Внимание: станок очень тяжелый!
GH 2640 ZH 3330
кг
GH 2660 ZH 3565
кг
GH 2680 ZH 3870
кг
GH 26120 ZH 4500
кг
Следите за достаточной грузоподъемно-
стью и рабочим состоянием подъемного
устройства.
Никогда не становитесь под висящим грузом.
Для правильной установки станка применяй-
те уровень.
Рис. 4
GH-2640ZH GH-2660ZH
РМЦ, мм
1000 1500
l, мм
1560 ±5,0 2060 ±5,0
L, мм
2495 2995
GH-2680ZH GH-26120ZH
РМЦ, мм
2000 3000
l, мм
2560 ±8,0 3560 ±10,0
L, мм
3495 4495
Точность станка задается плоской и ровной
установкой.
a)
Погрешность по длине станины станка
макс. 0,02/100 мм
b)
Погрешность по длине станины станка
макс. 0,04/1000 мм
Рис.3а
ВНИМАНИЕ: В транспортном положении
продольный суппорт станка зафиксиро-
ван винтом! При подготовке станка к ра-
боте необходимо отвернуть фиксирую-
щий винт (Рис.3а), во избежание повреж-
дения шестерен.
