Инструкция по эксплуатации Jet Tools GH-26xxZH
Страница 7
инструкция по эксплуатации станка JET серии ZH
7
4.3
Подключение к электрической сети
Подключение к сети потребителем, а также
применяемые силовые кабели должны соот-
ветствовать предписаниям. Напряжение в
сети и частота должны соответствовать па-
раметрам, указанным на фирменной таблич-
ке станка.
Установленное потребителем защитное уст-
ройство должно быть рассчитано на ток 32 А.
Применяйте соединительные кабели только с
маркировкой HO7RN-F.
Подключение и ремонт электрического обо-
рудования разрешается проводить только
квалифицированным электрикам
Электрическое подсоединение производится
к клеммным колодкам в распределительном
шкафу.
ВНИМАНИЕ!
Проверьте правильность подключения
питания станка. При опущенной ВНИЗ ру-
коятке выбора направления вращения
(п.13, Рис.2) шпиндель должен вращаться
на оператора (против часовой стрелки).
Если шпиндель вращается в обратном на-
правлении, от оператора (по часовой
стрелке) необходимо поменять фазировку
на входе станка (общей клеммной короб-
ке), иначе выйдет из строя обгонная муф-
та ускоренного перемещения суппорта.
Если оператор хочет включать вращение
шпинделя поднимая рукоятку ВВЕРХ, не-
обходимо поменять фазировку в клемм-
ной коробке двигателя.
4
.4 Первая смазка
Перед пуском в эксплуатацию станка необхо-
димо обеспечить смазкой все предназначен-
ные для этого места, а также довести коли-
чество смазки до уровня, указанного на соот-
ветствующих датчиках уровня.
При несоблюдении этого возможны значи-
тельные повреждения станка.
(Смотри систему смазки в разделе 8).
После месячной работы масло в передней
бабке, механизме подачи и фартуке суппорта
должно быть заменено.
Резервуар для охлаждающей жидкости необ-
ходимо заполнить охлаждающей эмульсией
(смотри раздел 8.7)
4
.5 Пуск в эксплуатацию
Перед пуском станка проверьте зажимные
приспособления и зажим заготовки (смот-
ри раздел 6.2).
Перед пуском станка рукоятка выбора на-
правления вращения шпинделя должна
быть установлена в нейтральное положе-
ние (13, Рис.5).
Следите за правильным направлением вра-
щения двигателя.
Направление вращение двигателя запуска-
ется только при помощи регулировочной ру-
коятки: вперед/стоп/реверс (13, Рис. 6).
Переключение рукоятки:
-
вправо и вниз для вращения по часовой
стрелке.
-
влево и вверх для реверсивного вращения.
Для остановки шпинделя установите рукоятку
в нейтральное положение.
В чрезвычайной ситуации ножной тормоз вы-
ключает станок. Ножной тормоз отключает
двигатель и останавливает при помощи ме-
ханического привода.
Внимание: Станок остается под напряжением.
Кнопка аварийного отключения (3, Рис. 5) от-
ключает все функции станка.
Внимание:
Станок остается под напряжением. Разбло-
кировка аварийного выключателя произво-
дится посредством его поворота по часовой
стрелке.
4
.6. Обкатка станка:
Дайте время редуктору для приработки.
В течение первых 6 часов не работайте на
станке с частотой вращения выше 560 об/мин.
5. Работа станка
5.1 Элементы управления

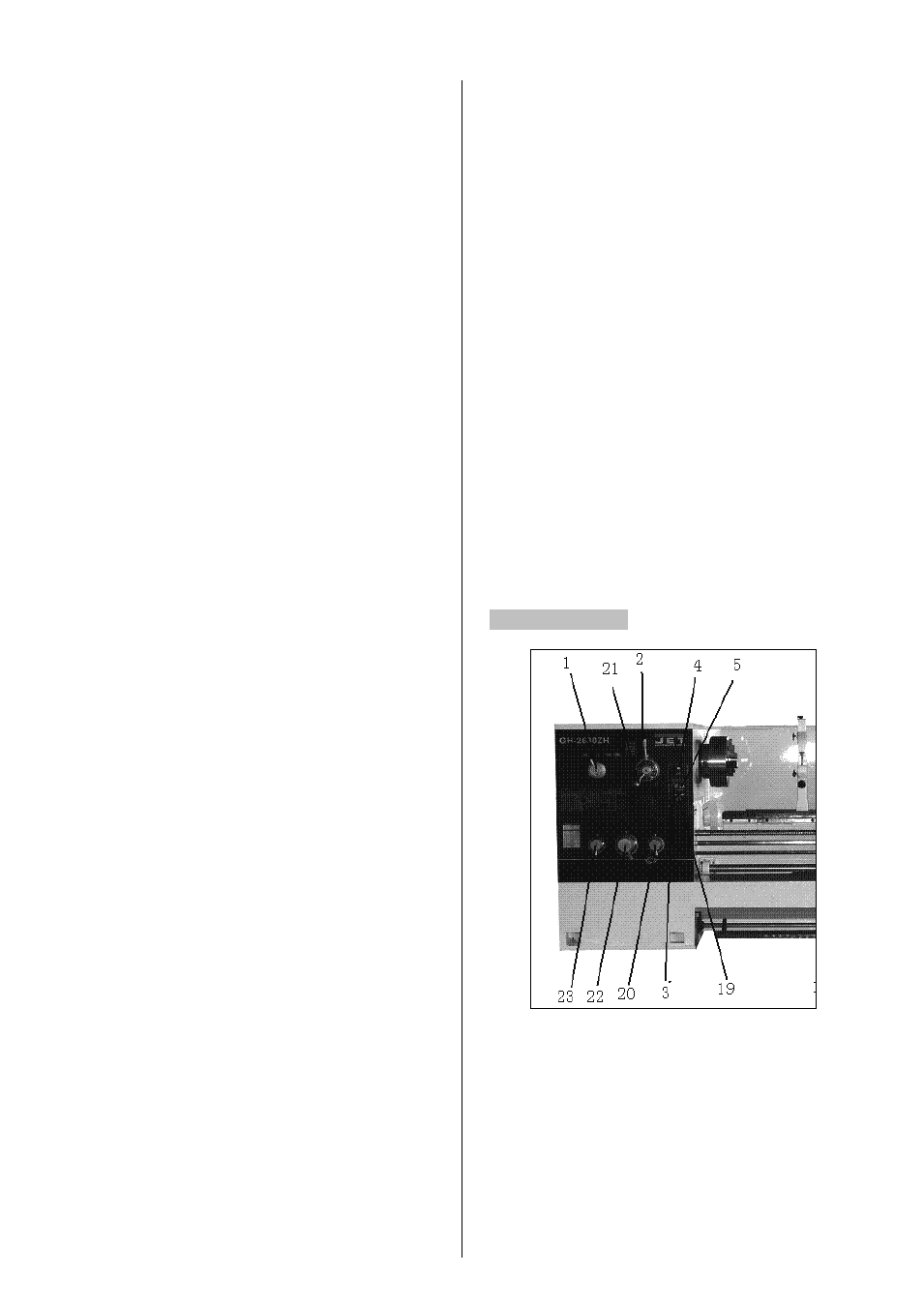

Рис.5
1 ......
рукоятка выбора шага резьбы
2 ......
рукоятка выбора частоты вращения
3 ......
кнопа аварийного останова
4 ......
выключатель насоса подачи СОЖ
5 ......
кнопка включения главного двигателя
6 ......
выключатель лампы освещения
7 ......
рукоятка резцедержателя
8 ......
кран системы подачи СОЖ
9 ......
верхний суппорт
10.....
зажимная рукоятка пиноли
11.....
зажимная рукоятка задней бабки
