инструкция по эксплуатации станка JET серии ZH
16

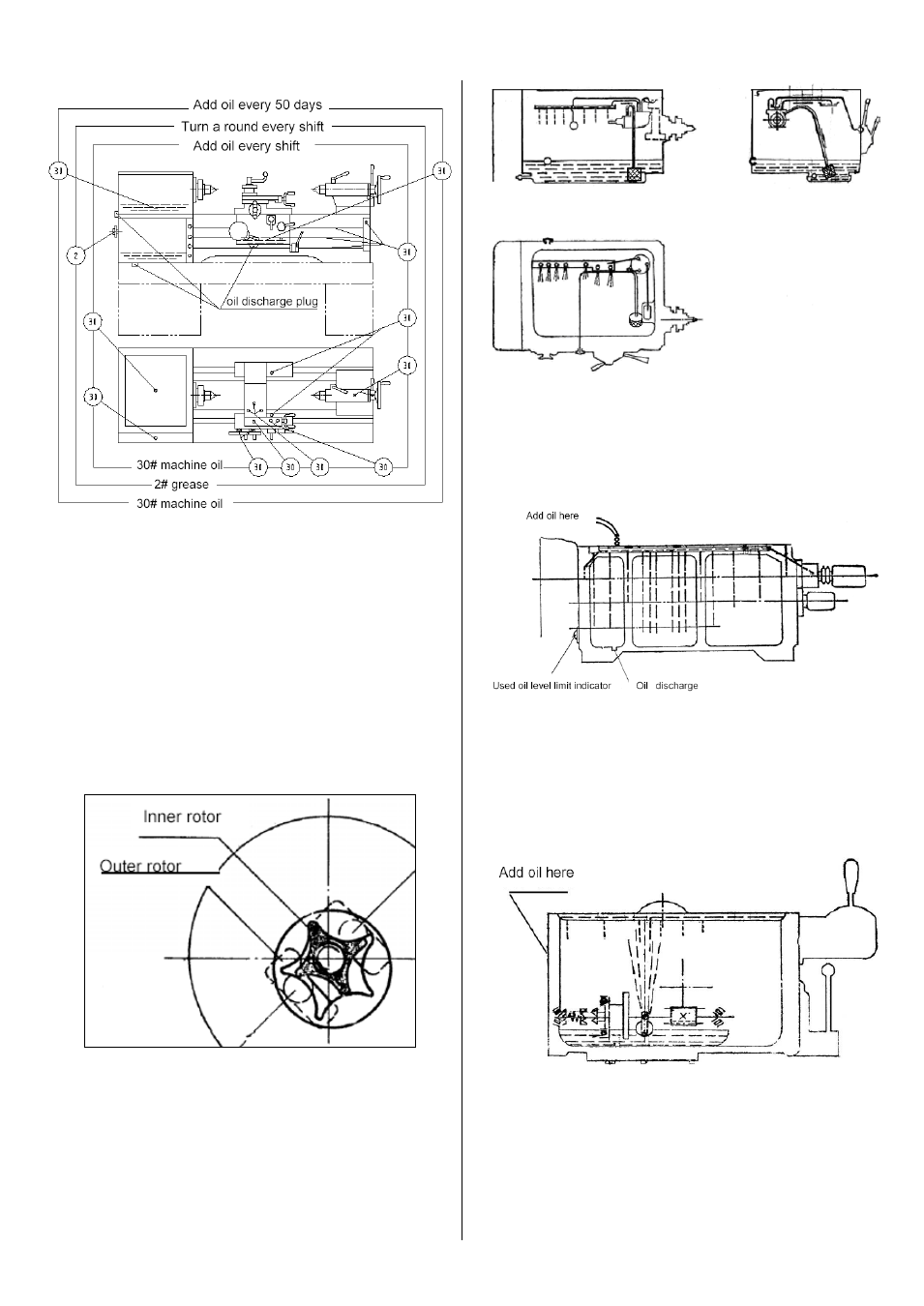

Рис.29
8.2
Смазка передней бабки
Смазочный насос (Рис.30) приводится в дви-
жение при помощи ременного шкива.
Масло через фильтр засасывается из масля-
ной ванны и смазывает шестерни, муфты и
подшипники передней бабки (Рис.31).
Работу смазочного насоса можно контроли-
ровать через смотровое окошко, располо-
женное вверху на передней бабке.
За уровнем масла можно следить при помо-
щи глазка (у моделей GH-26xxZH глазок на-
ходится на задней стенке станка)
Рис.30
Рис.31
Смазка механизма подачи:
Уровень масла контролируется при помощи
индикатора уровня масла слева на механиз-
ме подачи.
Рис.32
Смазка фартука суппорта:
Уровень масла должен соответствовать мет-
ке на индикаторе уровня масла
Открутите резьбовую пробку и долейте мас-
ло при помощи масленки.
Рис.33
Ходовой винт и вал подачи смазываются ав-
томатически через выходящий из масляной
ванны разбрызгиватель.
Смазка направляющих станины:
Направляющие станины смазываются при
помощи централизованной системы смазки
(в зависимости от интенсивности эксплуата-
