инструкция по эксплуатации станка JET серии ZH
11
Выкрутите установочный винт на передней
стороне, а на задней стороне, соответствен-
но, подтянуть.
Снова затянуть регулировочные винты и кре-
пежный винт задней бабки.
Заготовка должна быть зафиксирована меж-
ду центрами. Вращение передается через
хомут и планшайбу.
После окончания работ по обточке конуса
задняя бабка снова устанавливается в свое
первоначальное положение.
Проведите пробную проточку и отрегулируй-
те станок так, чтобы снова восстановить со-
осность центров.
6
.3 Обточка на конус с помощью верхнего
суппорта.
Посредством поворота верхнего суппорта
могут быть обточены короткие конусы.
После ослабления обоих шестигранных гаек
можно выставить верхний суппорт вручную
на необходимый угол согласно градусной
шкале

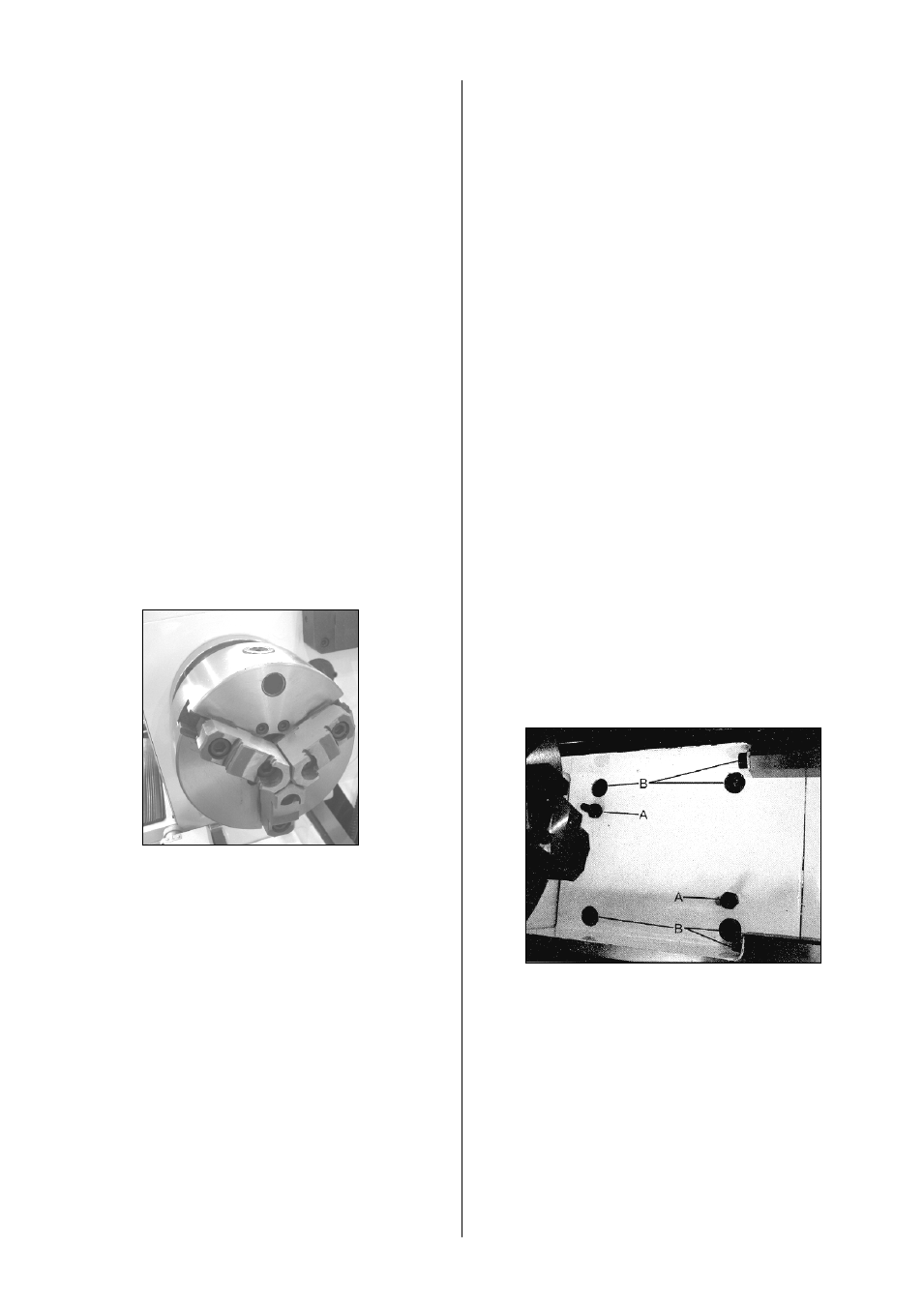

Универсальный трехкулачковый патрон
С помощью универсального трехкулачкового
патрона могут быть зажаты цилиндрические,
треугольные и шестигранные заготовки
(Рис.13).
Рис.13
Для зажима заготовок большого диаметра
переставьте прямые кулачки обратным обра-
зом.
В качестве смазки для кулачков JET реко-
мендует Molykote Paste G или равноценное
ей смазывающее средство.
6
.5 Планшайба
Этот токарный патрон имеет четыре отдель-
но регулируемых кулачка.
Это дает возможность зажимать четырех-
угольные и несимметричные заготовки, а
также точное выставление по центру цилин-
дрических деталей.
6
.6 Вращающийся центр
Центр крепится в пиноли задней бабки и
должен обязательно использоваться при
частоте вращения более 200 об/мин.
Чтобы извлечь центр, полностью открутите
назад пиноль задней бабки.
6.
7 Подвижный и неподвижный люнеты
Неподвижный люнет
Неподвижный люнет служит преимуществен-
но для поддержки длинных заготовок и обес-
печивает их надежную обработку без вибра-
ций.
Неподвижный люнет крепится на станине
станка с помощью специальной плиты с ниж-
ним зацеплением.
Установите сухари без зазора на заготовку,
не зажимая ее.
Во время обработки необходимо хорошо
смазывать сухари.
Подвижный люнет
Подвижный люнет устанавливается на про-
дольном суппорте и таким образом повторя-
ет движение токарного резца. Он предот-
вращает упругий отжим длинных и тонких за-
готовок под давлением токарного резца.
Установите сухари без зазора на заготовку,
не зажимая ее.
Во время обработки необходимо хорошо
смазывать сухари.
6
.8 Снятие мостика направляющих станка
Вытащите конические штифты (А, Рис.14)
посредством подтягивания гаек.
Удалите винты (В).
Теперь мостик направляющих может быть
снят.
Рис.14
Очистите основательно все контактирующие
поверхности перед обратной установкой мос-
тика.
Скрутите гайки с конических штифтов и проч-
но закрепите их легкими ударами молотка.
Затяните винты, накрутите гайки.
6.9
Установка подачи и шага резьбы
Для установки шага резьбы и способа подачи
используются 4 рукоятки 1, 23, 22 и 20.
Рукоятка 1 служит для выбора направления
резьбы. Из-за муфты свободного хода фар-
