РЕГУЛИРОВКА СНЯТИЯ СВЕСОВ
(me25_6-7_0.0)

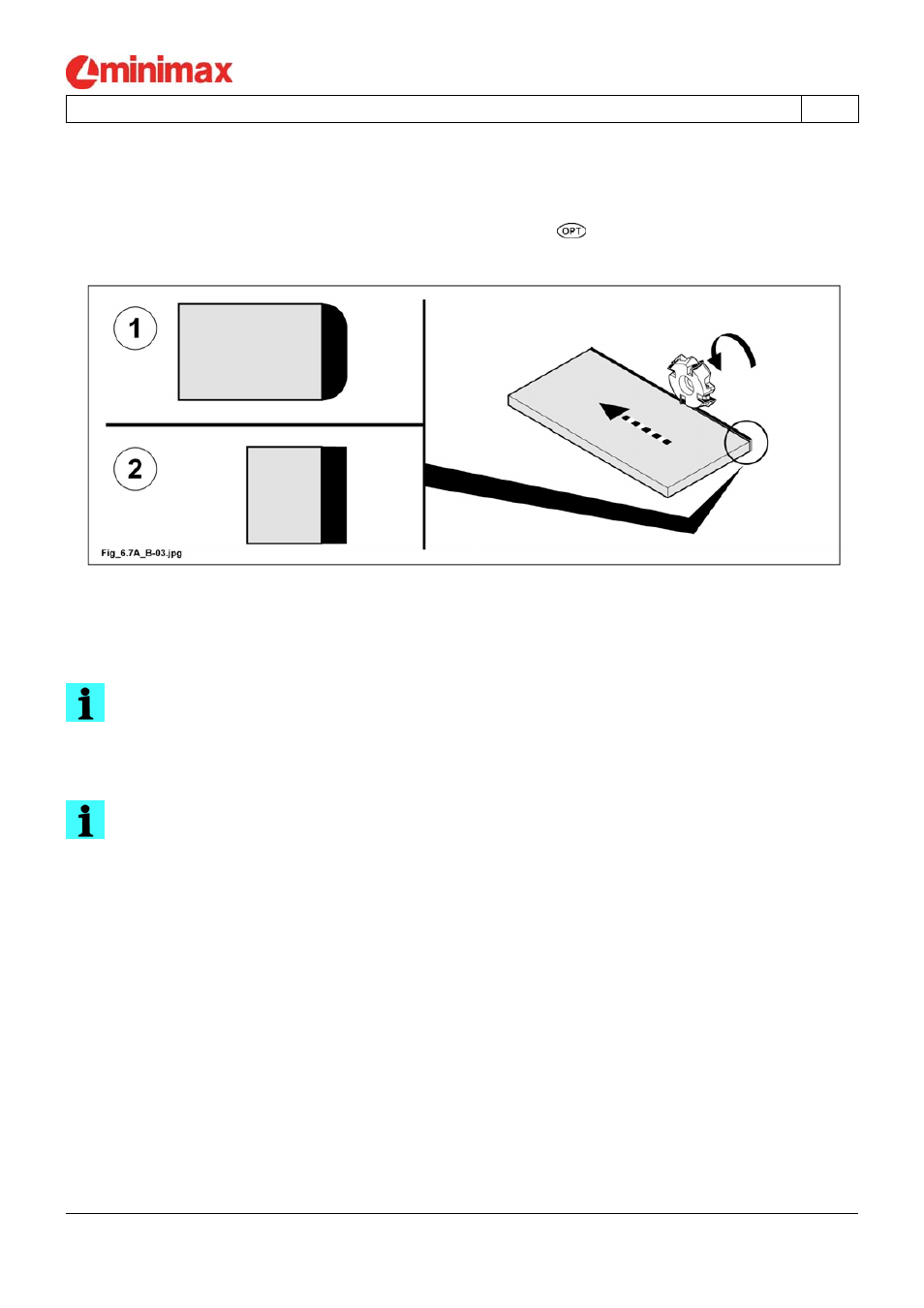

Агрегаты снятия свесов предназначены для удаления посредством фрезерования свесов кромки по двум
пластям плиты. При этом возможны следующие варианты обработки:
1 - Формирование закругленной фаски с радиусом до R=2 мм (R=3
).
2 - Формирование прямого угла с заходом на заданную глубину.
Положение фрезерных агрегатов в поперечном направлении регулируется в зависимости от толщины
кромочного материала при помощи рукояток E, предварительно ослабив гайку B.
- Для уменьшения глубины съема повернуть рукоятку по часовой стрелке.
- Для увеличения глубины съема повернуть рукоятку против часовой стрелки.
ССЫЛКИ-ИНФОРМАЦИЯ:
Калибровка индикаторов положения была выполнена на заводе изготовителе. Показания
индикаторов A не совпадают с размером кромки, поэтому ниже приводится таблица с
ориентировочными данными для перевода значений. Значения таблицы представлены как в
миллиметрах, так и в дюймах.
ССЫЛКИ-ИНФОРМАЦИЯ:
Для устранения ошибок, связанных с механическими зазорами, выход в конечную позицию
должен всегда выполняться вращением рукояток E против часовой стрелки. Например, для
установки значения 15 необходимо отойти на значение 10, а затем выйти на 15.
При необходимости отрегулировать съем кромки в направлении стрелки при помощи рукояток E.
