ME25
6 - ФУНКЦИОНИРОВАНИЕ СТАНКА И ЕГО ЭКСПЛУАТАЦИЯ
RU
Pag.
2/29
- Cap.
6
НАСТОЯЩЕЕ РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ ЯВЛЯЕТСЯ СОБСТВЕННОСТЬ SCM INDUSTRIA S.P.A, ЛЮБОЕ
ПЕРЕИЗДАНИЕ, ДАЖЕ ЧАСТИЧНО
6.1
РЕГУЛИРОВКА ДАВЛЕНИЯ В ПНЕВМОСИСТЕМЕ
(me25_6-1_0.0)
Давление в системе должно составлять ~6,5 атм. Данное значение уже установлено на заводе-
изготовителе. При необходимости его можно изменить, как описано в параграфе 4.6.
ССЫЛКИ-ИНФОРМАЦИЯ:
Давление регулируется в сторону увеличения (от 4 до 6,5 атм.).

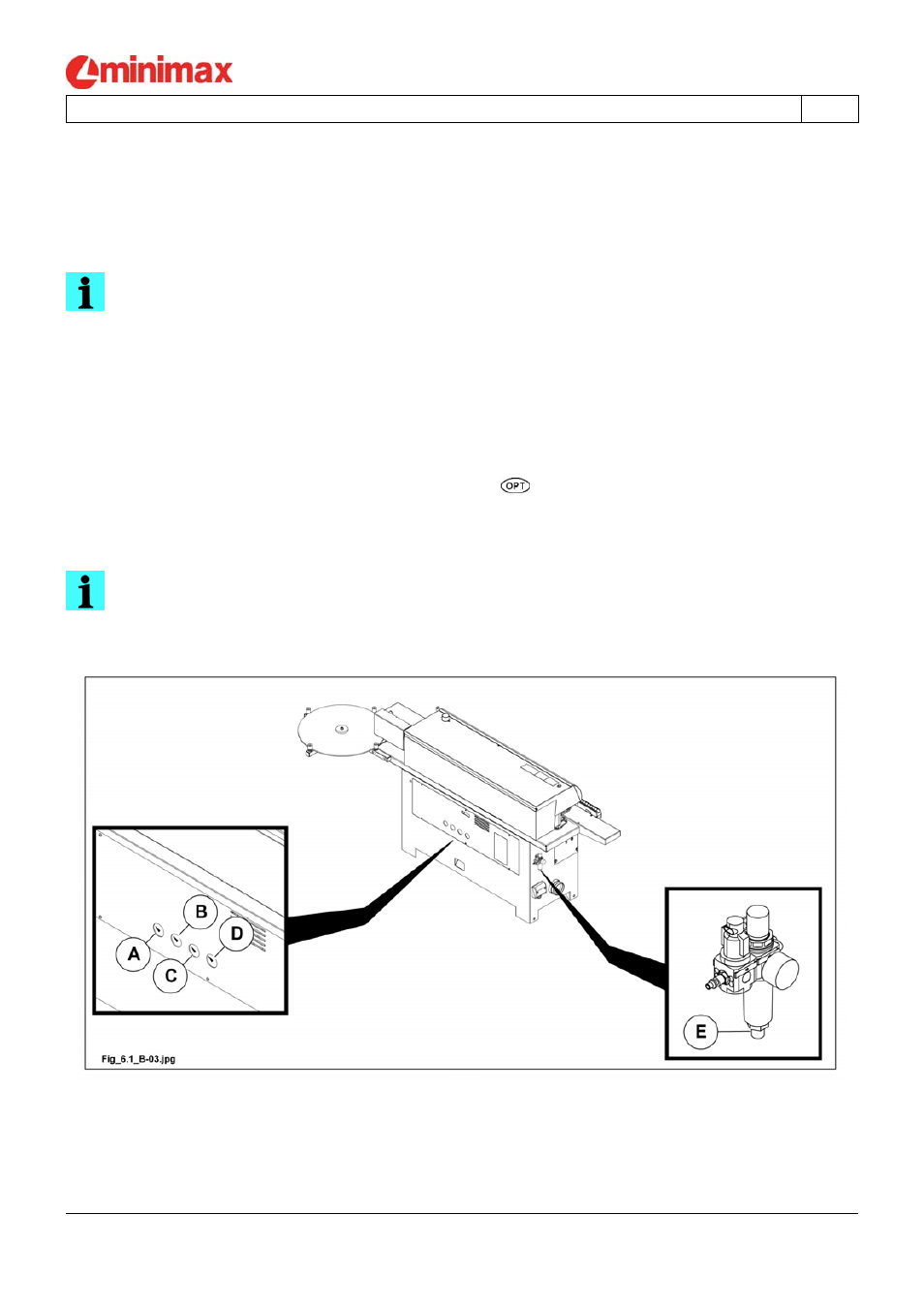

Для слива конденсата нажать вверх на пробку E, когда узел фильтр-редуктор находится под
рабочим давлением.
В станке имеется устройство, не разрешающее запуск, если давление воздуха в пневмосистеме
составляет менее ~ 4 атм.
РЕГУЛИРОВКА ФУНКЦИЙ
A -Подающий валец для кромки из массива древесины
~ 4,5 бар.
B -
Цилиндр прижима кромки ~2 бар.
C -
Прямой ход суппорта преследования торцовочного узла ~4 бар.
D -
Обратный ход суппорта преследования торцовочного узла ~1,8 бар.
ССЫЛКИ-ИНФОРМАЦИЯ:
Рабочее давление в отдельных узлах было настроено на заводе-изготовителе. При
необходимости дополнительной регулировки обратитесь в сервисный центр SCM.
