ME25
RU
4 - УСТАНОВКА
НАСТОЯЩЕЕ РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ ЯВЛЯЕТСЯ СОБСТВЕННОСТЬ SCM INDUSTRIA S.P.A, ЛЮБОЕ
ПЕРЕИЗДАНИЕ, ДАЖЕ ЧАСТИЧНО
Cap.
4
Pag.
5/14
4.3
УСТАНОВКА ЧАСТЕЙ, ДЕМОТРИНОВАННЫХ В
РЕЗУЛЬТАТЕ ТРАНСПОРТИРОВКИ
(ad21_4-3_0.0)
По требованиям к упаковке и транспортировке некоторые части должны быть демонтированы.
4.3.1
СНЯТИЕ ФИКСАТОРОВ С ОБРАБАТЫВАЮЩИХ
УЗЛОВ
(me25_4-3-1_0.0)
ССЫЛКИ-ИНФОРМАЦИЯ:
Некоторые органы станка были закреплены фиксаторами для защиты от повреждения во
время транспортировки.
Для снятия фиксаторов необходимо действовать следующим образом:

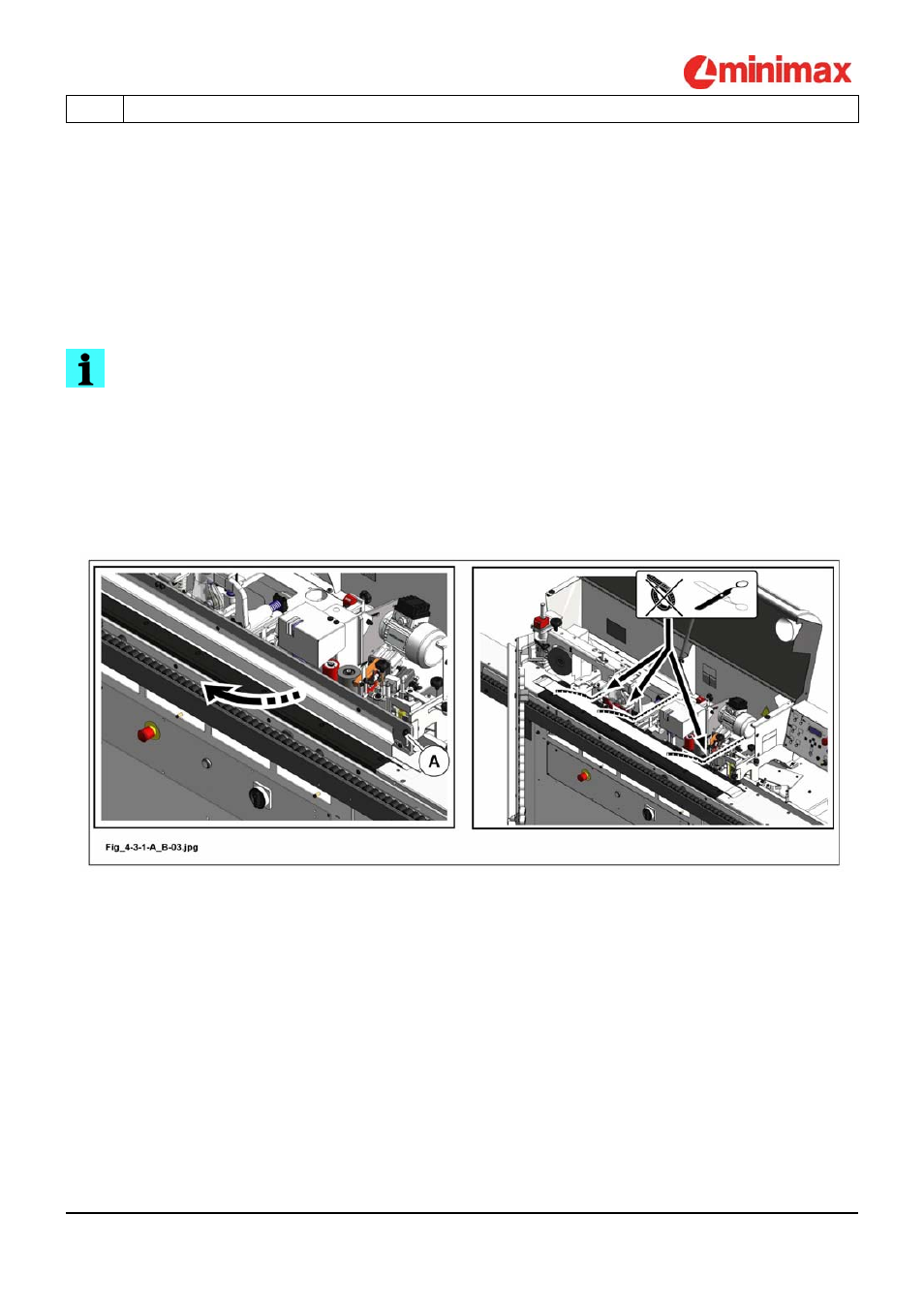

Фиксаторы обрабатывающих узлов:
- Ослабить винт A и поднять прижимной узел.
- Удалить показанные на рисунке фиксирующие хомуты.
