ME25
RU
4 - УСТАНОВКА
НАСТОЯЩЕЕ РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ ЯВЛЯЕТСЯ СОБСТВЕННОСТЬ SCM INDUSTRIA S.P.A, ЛЮБОЕ
ПЕРЕИЗДАНИЕ, ДАЖЕ ЧАСТИЧНО
Cap.
4
Pag.
7/14
4.3.2
(me25_4-3-2_0.0)
ОПАСНОСТЬ/ВНИМАНИЕ:
для монтажа рассматриваемых элементов требуется соответствующее оборудование
и участие двух человек.

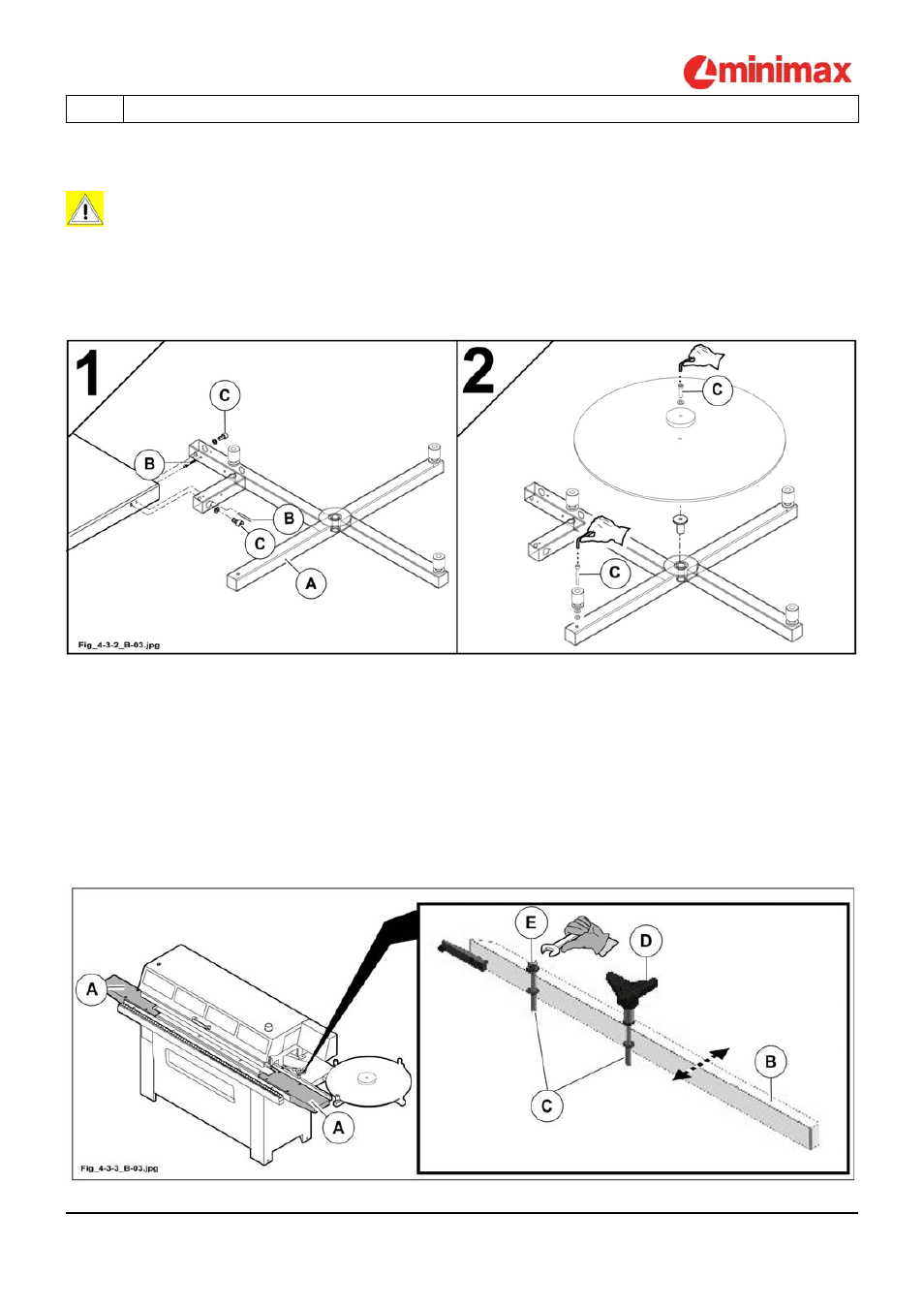

Установить кронштейн A, вставив штыри B в соответствующие отверстия на станине. Закрепить кронштейн
винтами C.
4.3.3
МОНТАЖ УДЛИНИТЕЛЬНЫХ ЭЛЕМЕНТОВ СТОЛА И
НАПРАВЛЯЮЩЕЙ ЛИНЕЙКИ
(me25_4-3-3_0.0)
-
Разместить удлинительные элементы A, как показано на рисунке, и закрепить их специально
предусмотренными винтами.
-
Надеть направляющую линейку B на штыри C. Установить рукоятку D. Закрутить самоконтрящуюся
гайку E, при этом убедившись, что движению направляющей линейки ничего не мешает.
