ME25

20 - ОБСЛУЖИВАНИЕ

RU

Pag.

12/32

- Cap.

20

НАСТОЯЩЕЕ РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ ЯВЛЯЕТСЯ СОБСТВЕННОСТЬ SCM INDUSTRIA S.P.A, ЛЮБОЕ

ПЕРЕИЗДАНИЕ, ДАЖЕ ЧАСТИЧНО

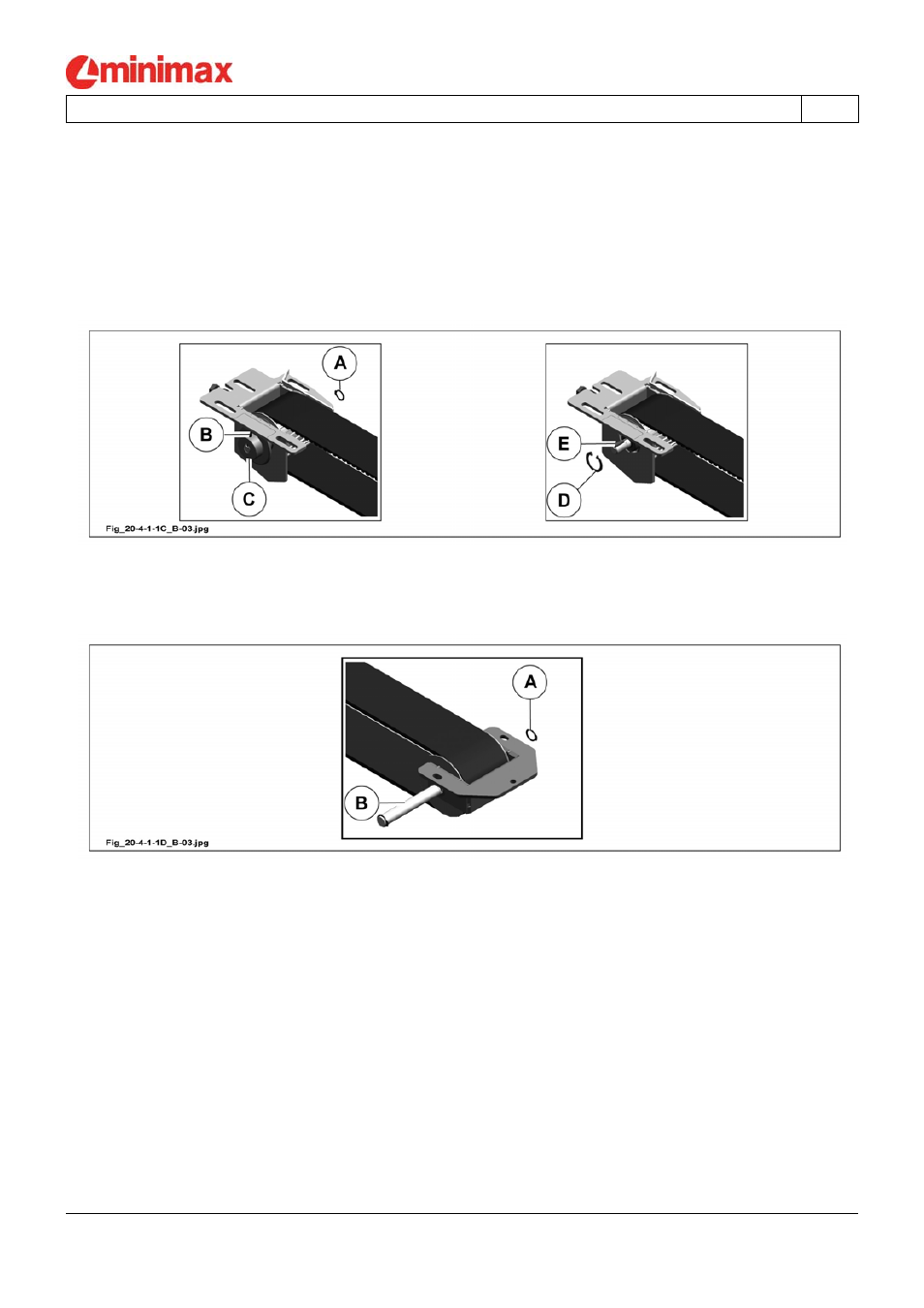

Переместить ремень со шкивами на рабочий стол и отделить ремень от шкивов, как описано ниже.

ВЕДУЩИЙ ШКИВ
- Снять стопорное кольцо A.
- Ослабить шпильки B.
- Снять зубчатое колесо С.
- Снять стопорное кольцо D.
- Вынуть ось E в сборе с подшипником.
- Снять шкив и вынуть ремень.


ВЕДОМЫЙ ШКИВ
- Снять стопорное кольцо A.
- Вынуть ось B.


Сборка механизма выполняется в обратном порядке.


Натянуть ремень, как описано в параграфе 20.4.1.
