4.6
ПОДКЛЮЧЕНИЕ К ПНЕВМАТИЧЕСКОЙ СИСТЕМЕ
(ad21_4-6_0.0)
-

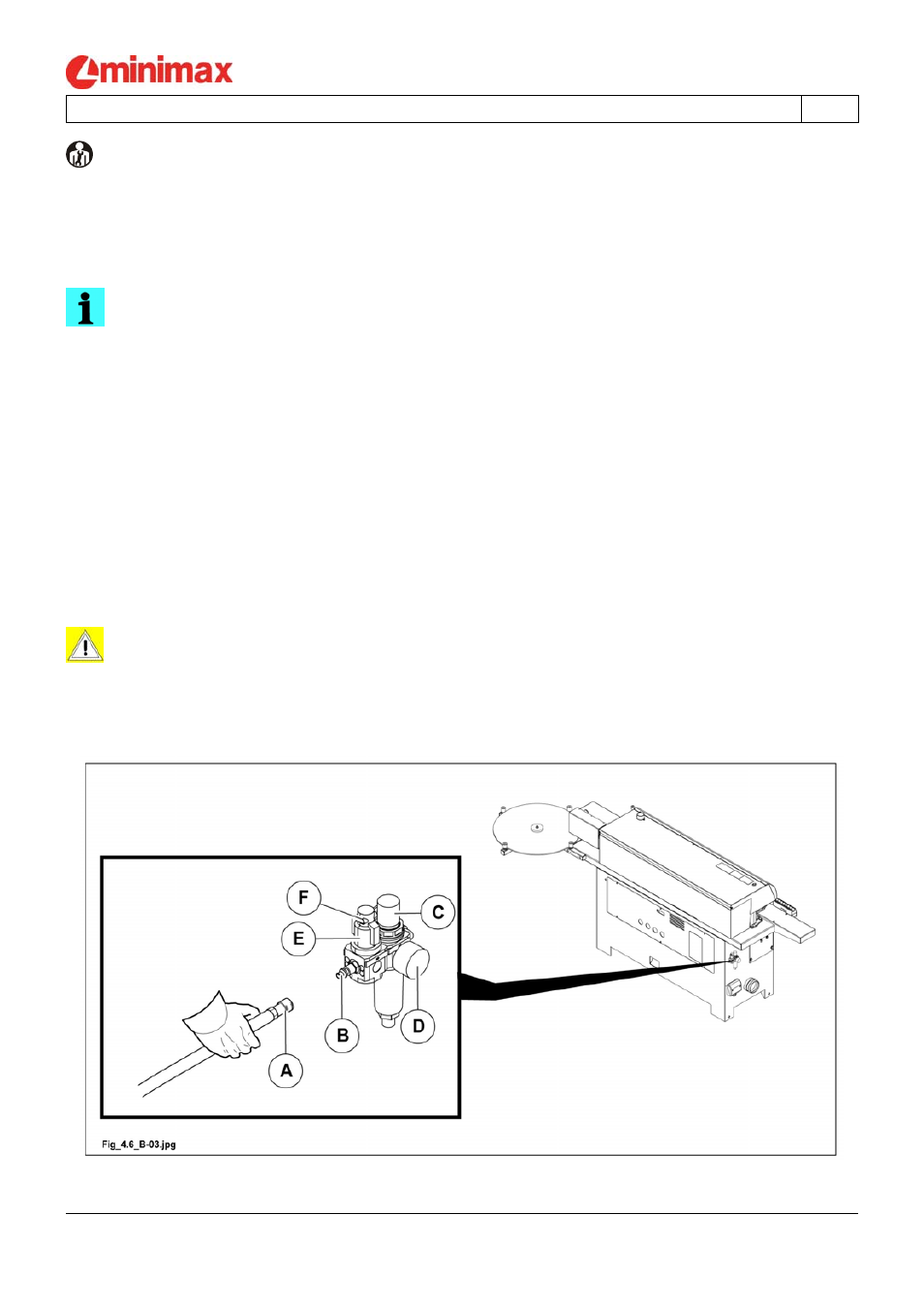

Подключить питающую трубу A с помощью быстроразъемного соединения B.
-
Отрегулировать давление рукояткой C, ориентируясь по манометру D на редукторе. Давление
должно составлять не менее 6,5 атм.
ССЫЛКИ-ИНФОРМАЦИЯ:
Давление регулируется в сторону увеличения (от 4 до 6,5 атм.).
Убедиться, что в системе подачи сжатого воздуха отсутствует водяной конденсат и твердые
примеси (отходы обработки, масляная эмульсия, отложения).
Пневмосеть должна быть реализована с использованием труб с внутренним диаметром не менее 8
мм.
Убедиться, что на линии перед узлом фильтр-регулятор отсутствуют заужения сечения.
Давление воздуха в пневмосети должно составлять 7-8 атм.
Для подачи в станок используйте фильтрованный, осушенный воздух без масла. Наличие масла в
воздухе выводит из строя пневмооборудование станка.
В станке имеется устройство, не разрешающее запуск, если давление воздуха в пневмосистеме
составляет менее ~ 4 атм.
ОПАСНОСТЬ/ВНИМАНИЕ:
Отсечение пневматического контура станка осуществляется поворотом крана E.
На время проведения технического обслуживания кран E следует блокировать, вставляя
навесной замок в проушину F.
