ME25
5 - КОМАНДЫ
RU
Pag.
2/9
- Cap.
5
НАСТОЯЩЕЕ РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ ЯВЛЯЕТСЯ СОБСТВЕННОСТЬ SCM INDUSTRIA S.P.A, ЛЮБОЕ
ПЕРЕИЗДАНИЕ, ДАЖЕ ЧАСТИЧНО
5.1

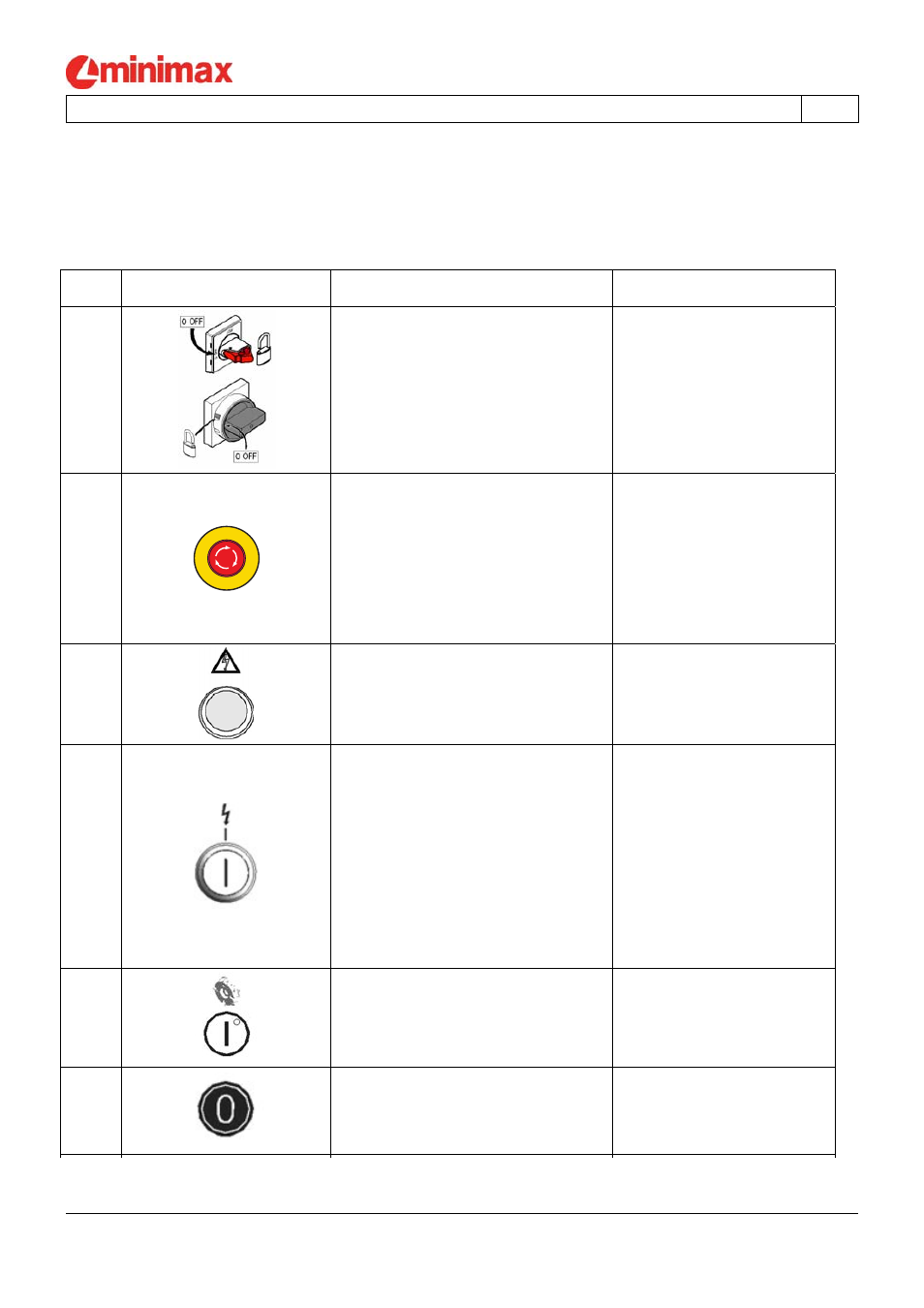

ЩИТ УПРАВЛЕНИЯ
(ad21_5-1_0.0)
Электрический щит может изменяться в зависимости от конструкции станка и может состоять из следующих
элементов:
Номе
р
Описание / Назначение
Применение / инструкция
0
= питание на
станок не подано
1
Защитный автомат / Общий
выключатель питания с функцией
блокировки навесным замком.
Служит для включения/выключения
общего питания станка.
Может быть заблокирован в
положении “0” навесным замком.
I
= питание на
станок подано
Нажата: станок в положении
аварийного останова.
2
Аварийная кнопка. Служит для
экстренного отключения питания
станка в чрезвычайных ситуациях.
Кнопка механически блокируется в
нажатом положении. Для
разблокировки повернуть кнопку по
часовой стрелке.
Для возврата к работе
повернуть по стрелке.
3
Индикатор сетевого напряжения
Показывает наличие
напряжения на
электрощите.
4
Кнопка RESET белого цвета с
индикаторной лампой /
Лампа горит - станок включен и
готов к началу обработки. Лампа не
горит - станок в аварийном
положении.
Служит для возврата станка в
рабочее положение после
устранения аварийных условий
(при нажатии должна загореться)
Нажать для включения.
Лампа горит - напряжение
присутствует
ВНИМАНИЕ:
ПЕРЕГОРЕВШУЮ ЛАМПУ
СЛЕДУЕТ НЕМЕДЛЕННО
ЗАМЕНИТЬ!
5
Кнопка запуска
Запуск рабочих узлов станка
6
Кнопка остановки
Остановка рабочих узлов
станка
