Элемент
Назначение
3
Клеммный модульный разъем
«RS-485»
Контакт «1» — заземление, контакт «2» — «+», контакт
«3» — «–»
4
Порт RS-232 (разъем DB 9F)
Подключение к ПК или панели дистанционного управления
5
DIP-переключатели SETUP
Установка исходного состояния устройства.
6
Вход электропитания с предо-
хранителем «FUSE»
Разъем для подключения прибора к сети переменного тока
5 ПОРЯДОК РАБОТЫ С VA-8XL
В разделе 5.1 описаны подсоединения балансных/небалансных стереофо-
нических звуковых сигналов. Управление с помощью последовательного
порта описано в разделе 6.
5.1 Подключение балансных/небалансных звуковых входных/
выходных каналов
Пример на рис. 2 иллюстрирует подсоединение балансного звукового вход-
ного/выходного канала:

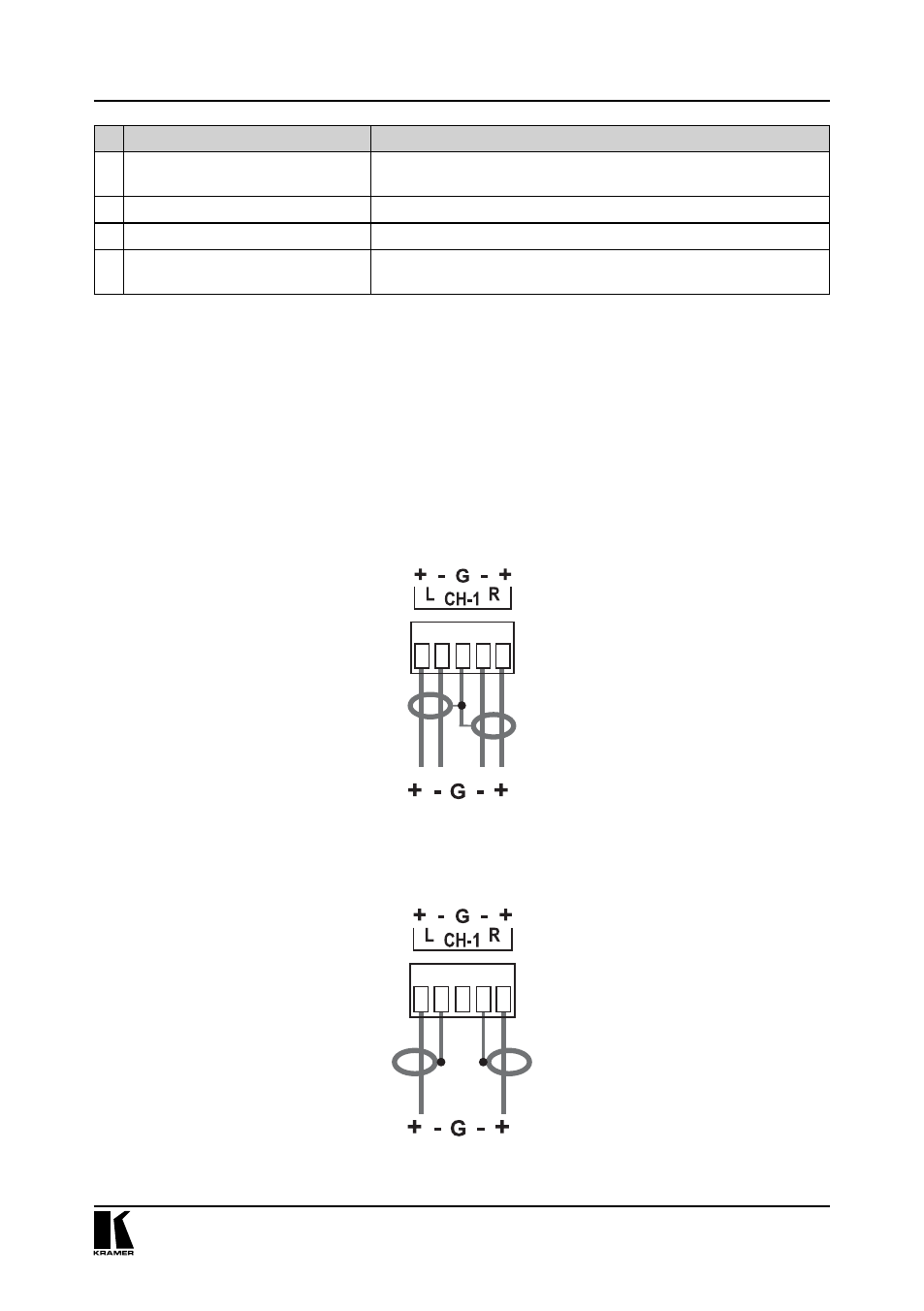

Рис. 2. Балансный звуковой входной/выходной канал
На рис. 3 показано подсоединение небалансного звукового входного
канала:
Рис. 3. Небалансный звуковой входной канал
Порядок работы с VA-8XL
