KRAMER ELECTRONICS, LTD.
14
1. Подготовьте разъем (А) RS-232 DB9F, соединив между собой контакты
5 и 6, а также 8, 7 и 1.
2. Подсоедините разъем (А) RS-232 DB9F к другому разъему (В) RS-232
DB9M, соединив контакт 5 с контактом 5, контакт 3 — с контактом 2,
а контакт 2 — с контактом 3.
3. Подсоедините разъем (А) RS-232 DB9F к порту RS-232 ПК (DB9M).
4. Соедините разъем (В) RS-232 DB9M с еще одним разъемом (С) RS-232
DB9M, соединив контакт 5 с контактом 5, контакт 8 — с контактом 3,
а контакт 9 — с контактом 2.
5. Подсоедините разъем (В) RS-232 DB9M к порту RS-232 DB9F первого
устройства VA-8xl.
6. Соедините разъем (С) RS-232 DB9M при необходимости с еще одним разъ-
емом RS-232 DB9M, соединив контакт 5 с контактом 5, контакт 8 —
с контактом 3, а контакт 9 — с контактом 2.
7. Подсоедините разъем (С) RS-232 DB9M к порту RS-232 DB9F следующего
устройства VA-8xl.

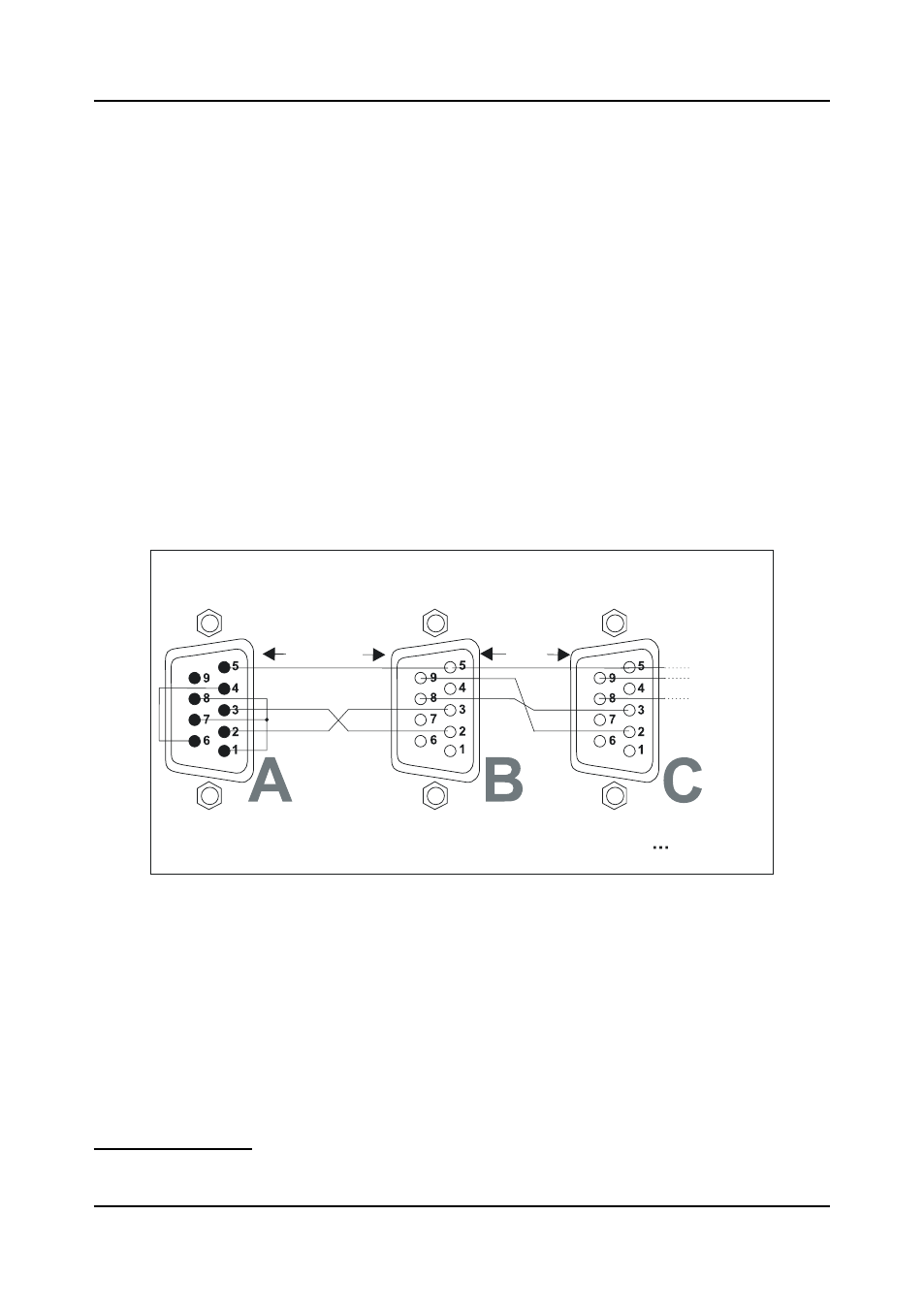

Рис. 8. Подготовка разъемов RS-232
6.2.1.2 Подключение интерфейса управления RS-485
1
Чтобы подсоединить разъем RS-485 устройства VA-8xl к разъему RS-485 дру-
гого устройства:
1. Подсоедините контакт «+» первого VA-8xl к контакту «+» второго
VA-8xl.
2. Подсоедините контакт «–» первого VA-8xl к контакту «–» второго
VA-8xl.
1
Интерфейс управления RS-485 следует выбирать при управлении VA-8xl на значительных расстояниях —
до 1200 м.
Управление VA-8xl с помощью последовательного интерфейса
Контакт 5 соединен с контактом 5 (заземление)
Контакт 3 соединен с контактом 2
Контакт 2 соединен с контактом 3
Контакт 5 соединен с контактом 5 (заземление)
Контакт 8 соединен с контактом 3
Контакт 9 соединен с контактом 2
До 15 метров
До 15
метров
На контакт 5
На контакт 2
На контакт 3
К компьютеру (DB9F)
Контакт 4 соединен с контактом 6
Соединить вместе контакты 8,7,1
На первое
устройство
VA-8xl (DB9M)
На следующее
устройство
VA-8xl (DB9M)
На следующее
устройство
VA-8xl (DB9M)
