11
адаптером из комплекта поставки устройства (рекомендуется):
Подсоедините нуль-модемный адаптер к порту RS-232 типа DB9 на зад-
•
ней панели VA-8xl. Другой конец нуль-модемного адаптера подсоедините
с помощью 9-жильного кабеля с распайкой контактов «один к одному»
к порту RS-232 типа DB9 на ПК.
Чтобы подключить ПК к отдельному устройству VA-8xl без нуль-модемного
адаптера:
Подсоедините порт RS-232 ПК к порту RS-232 типа DB9 на задней панели
•
VA-8xl, как это показано на рис. 5 (в зависимости от того, каким портом
(DB9 или DB25) оснащен ПК.

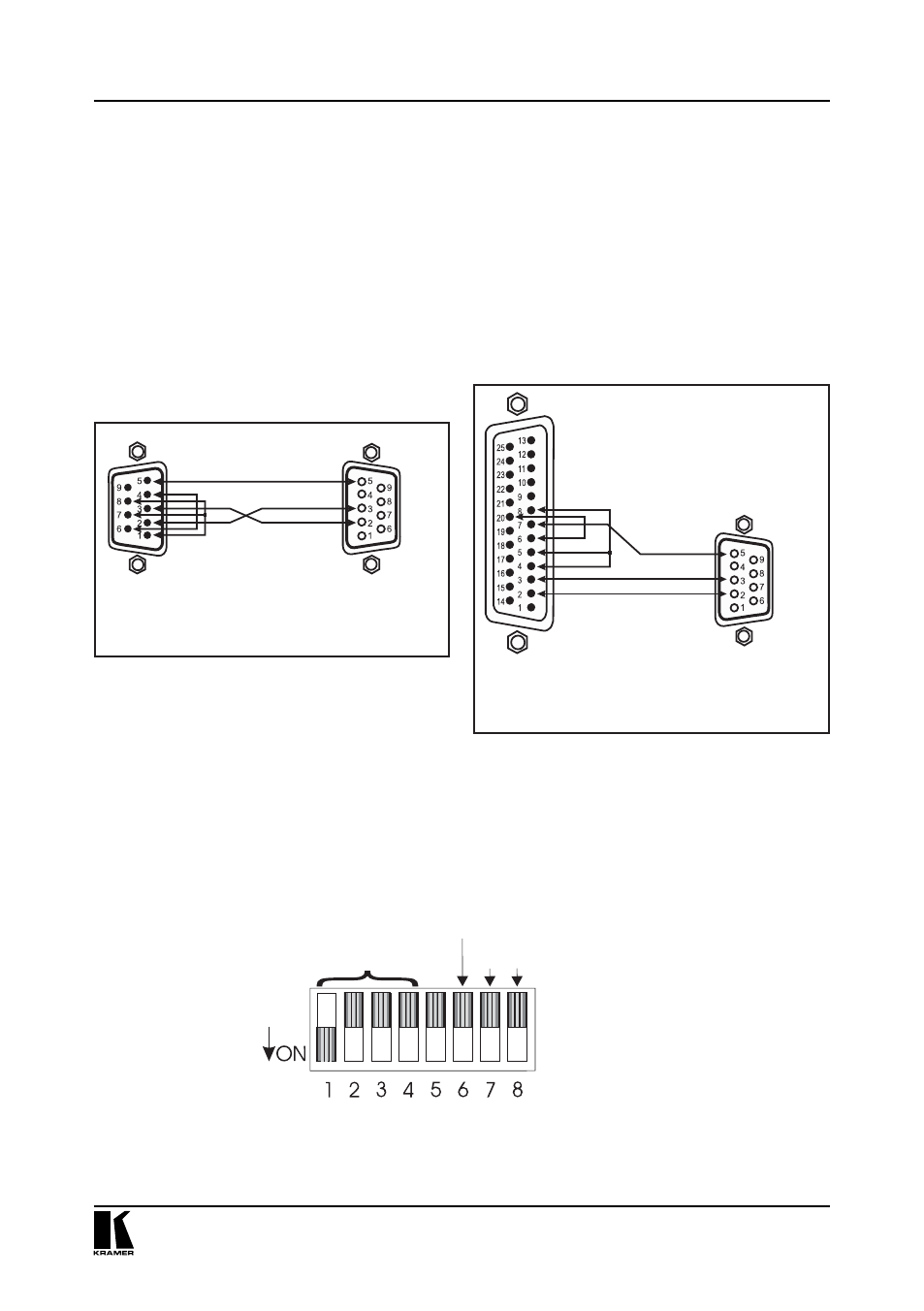

Рис. 5. Подключение устройства VA-8xl к ПК без использования нуль-модемного адаптера
6.1.2 Установка DIP-переключателей
Настройте VA-8xl, установив DIP-переключатели в соответствии с рис. 6
и табл. 3.
Рис. 6. DIP-переключатели на задней панели (состояние, установленное
на предприятии-изготовителе)
Управление VA-8xl с помощью последовательного интерфейса
Контакт 7 — к контакту 5 (Земля)
Контакт 2 — к контакту 2
Контакт 3 — к контакту 3
Розетка DB25 (к РС)
Контакт 20 — на контакт 6
Контакты 8, 5, 4 объединить
Вилка DB9
(на коммутатор)
Если используется экранированный кабель, соедините экран
с контактом 7 (DB25) и 5 (DB9)
Если используется экранированный кабель,
соедините экран с контактом 5
Контакт 5 — к контакту 5 (Земля)
Контакт 3 — к контакту 2
Контакт 2 — к контакту 3
Розетка DB9 (к РС)
Контакт 4 — на контакт 6
Контакты 8, 7, 1 объединить
Вилка DB9
(на коммутатор)
Нагрузка RS-485
Номер устройства
Модернизация встроенного
программного обеспечения
