15
Управление VA-8xl с помощью последовательного интерфейса
3. Если для соединения RS-485 используется экранированный кабель,
подключите экран к контакту заземления.
На рис. 9 изображена линия RS-485, соединяющая:
Отдельные устройства
•
VA-8xl.
Устройства с ПК с помощью преобразователей интерфейса Kramer
•
Tools VP-43xl (подключите COM-порт ПК типа DB9 к порту «RS-232 in»
типа DB9F VP-43xl. Затем подсоедините RS-485 VP-43xl к портам
RS-485 остальных устройств VA-8xl).

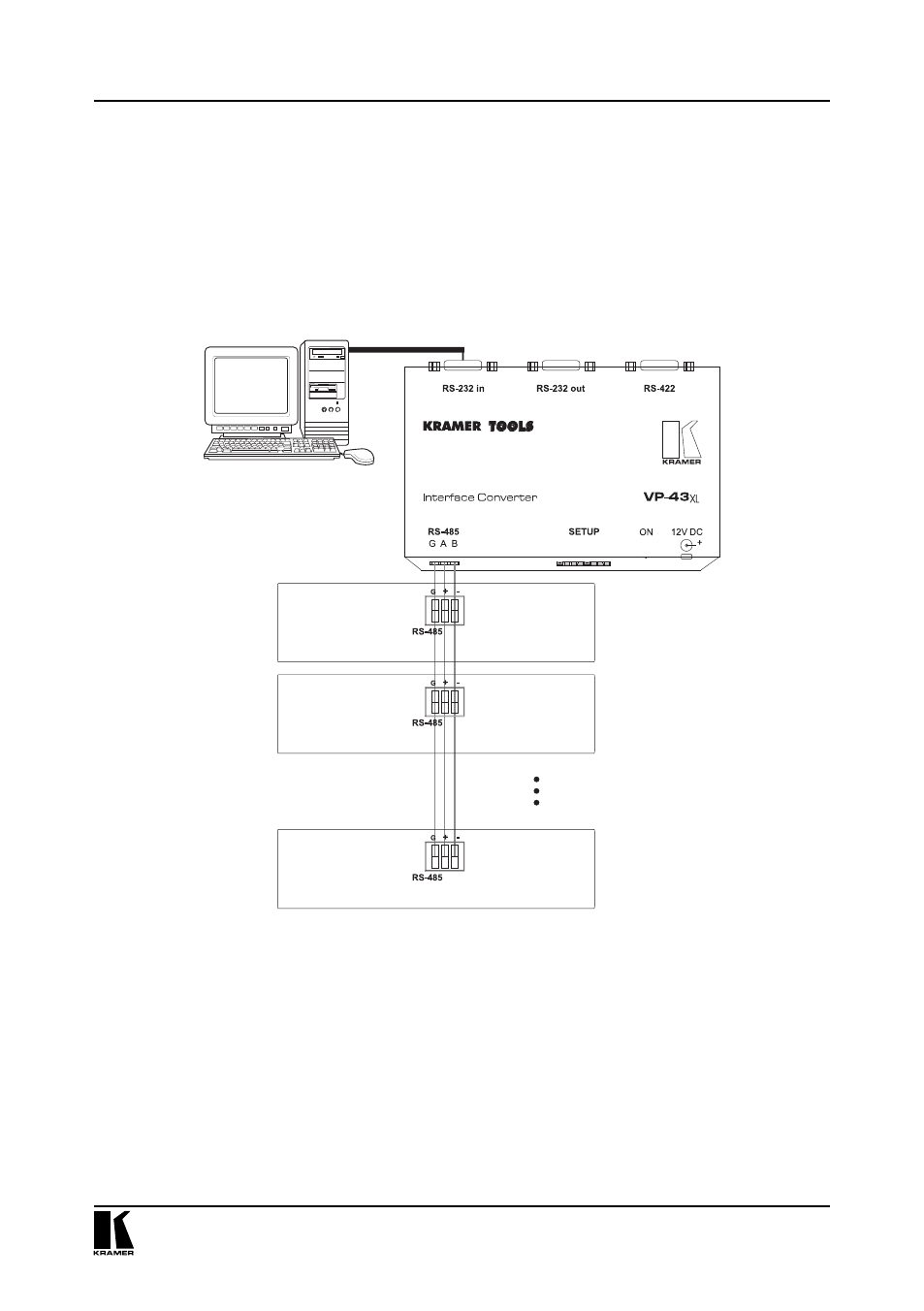

Рис. 9. Настройка интерфейса управления RS-485
Устройство 1
Устройство 2
Устройство 15
