Щелкните мышью по кнопке « connect – Инструкция по эксплуатации Kramer VA-8xl
Страница 19
19
Обновление данных флэш-памяти

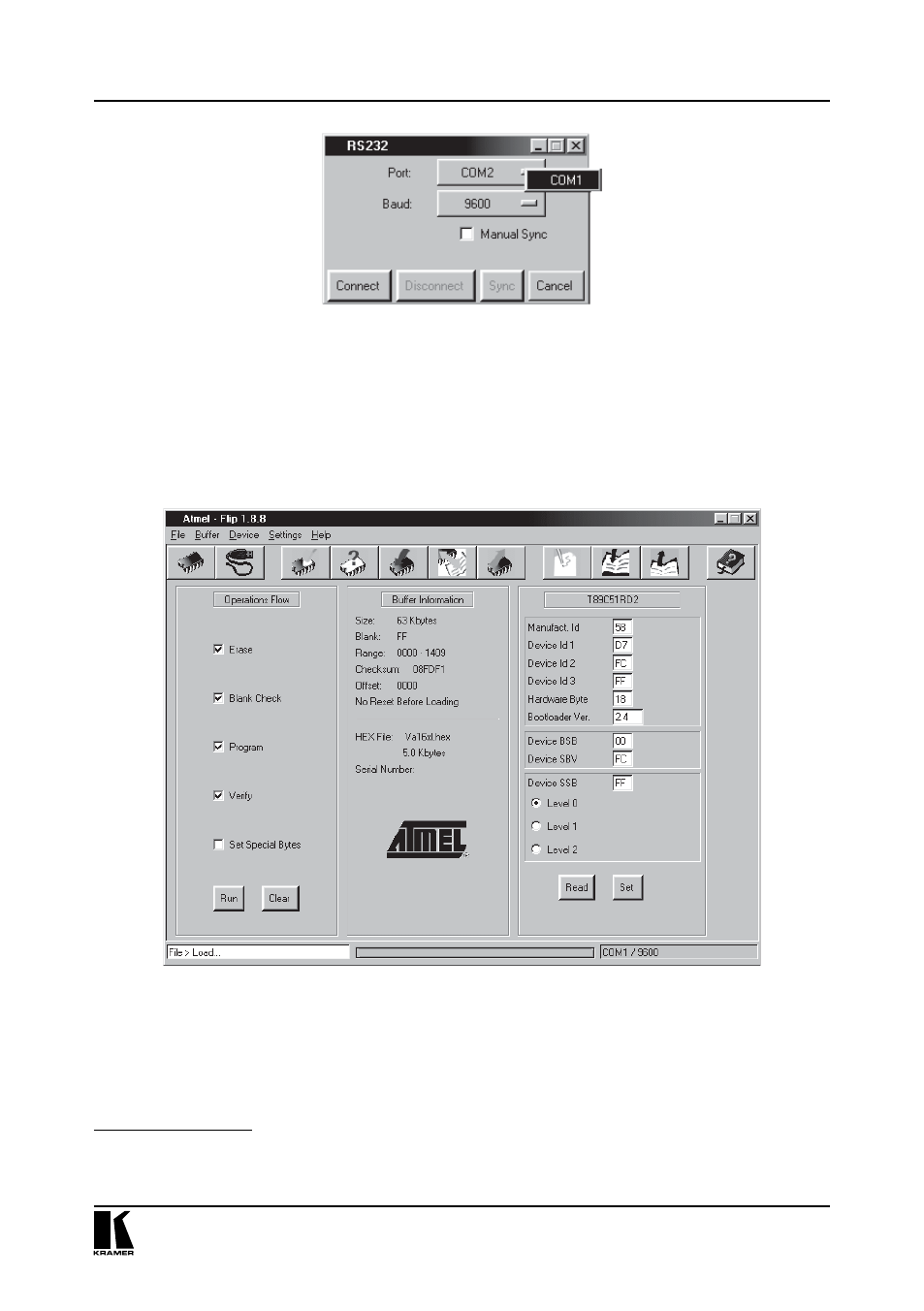

Рис. 14. Окно RS-232
6. Щелкните мышью по кнопке «Connect».
В окне «Atmel — Flip», в столбце Operations Flow разблокируется кнопка Run, а в
качестве заголовка третьего столбца появляется название микросхемы: T89C51RD2.
Убедитесь в том, что в столбце Buffer Information появится индикация «HEX
File: Va16xl.hex».
Рис. 15. Окно «Atmel — Flip» (продолжение)
7. Щелкните мышью по кнопке Run.
После выполнения какого-либо шага процедуры флажок для этого этапа ста-
новится зеленым
1
.
По завершении операции все 4 флажка становятся зелеными, а в строке состоя-
ния появляется сообщение
2
: «Memory Verify Pass».
1
См. также голубой индикатор выполнения в строке состояния.
2
Если появится сообщение об ошибке «Not Finished» (не завершено), щелкните по кнопке Run по-
вторно.
