4 ВАШ УСИЛИТЕЛЬ VA-8XL
Внешний вид и функции передней и задней панелей 8-канального баланс-
ного регулятора громкости VA-8xl представлены соответственно на рис. 1
и в табл. 1, 2.

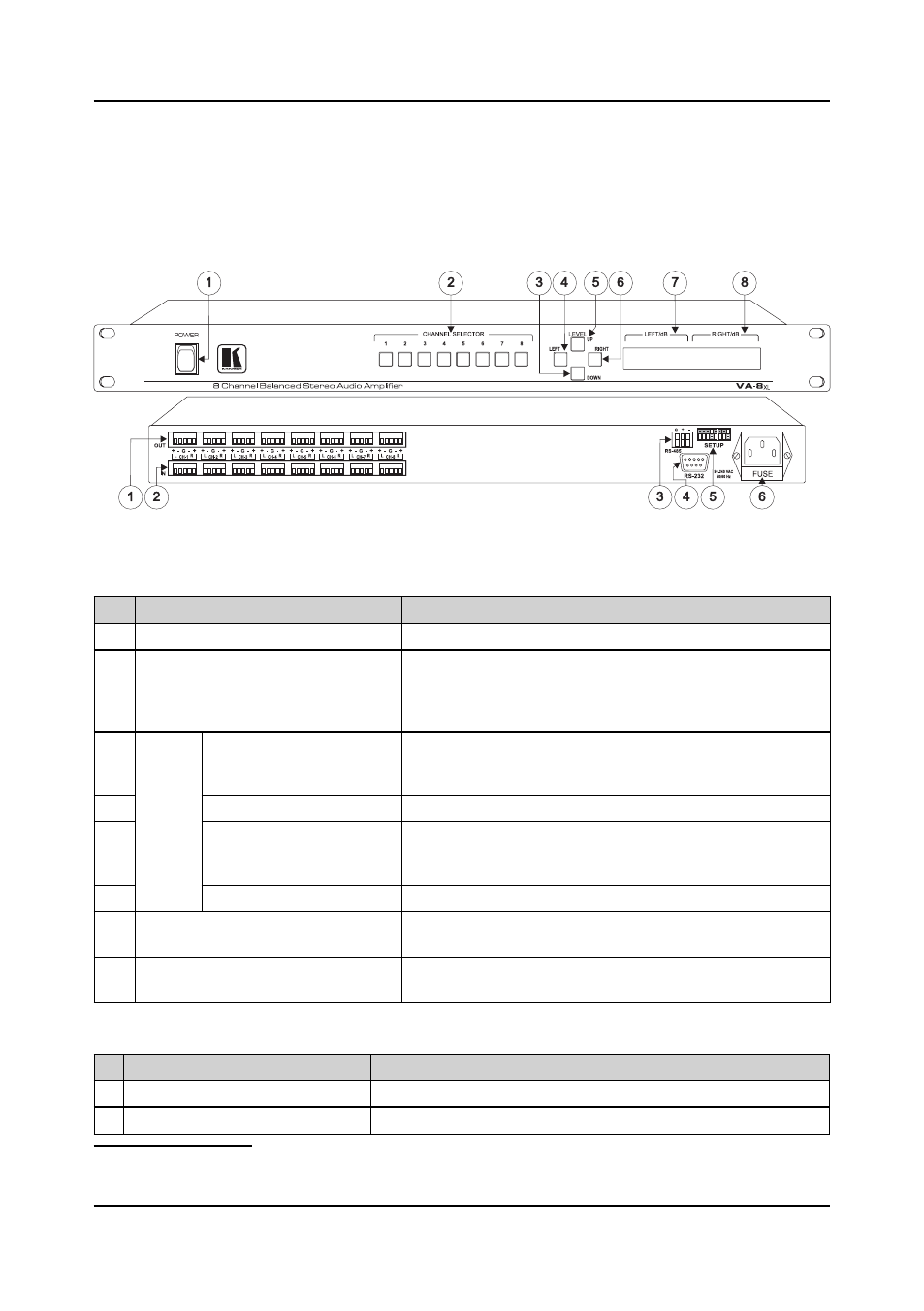

Рис. 1. Внешний вид VA-8xl
Таблица 1. Функции передней панели VA-8xl
№
Элемент
Назначение
1
Выключатель питания (POWER)
Выключатель питания прибора с подсветкой клавиши.
2
Кнопки группы CHANNEL
SELECTOR (селектор каналов)
(а). Выбор/отключение стереофонического канала
(одного из 8).
(б). Выбор номера предварительной настройки (с 1-го
по 8-й).
3
Регу-
лятор
уровня
LEVEL
Кнопка «DOWN» (вниз)
(а). Понижение громкости
1
.
(б). Запись действующих в данный момент настроек в
энергонезависимую память.
4
Кнопка «LEFT» (влево)
Выбор/отключение левого канала.
5
Кнопка «UP» (вверх)
(а). Повышение громкости.
(б). Вызов настроек исходного состояния из энергонеза-
висимой памяти.
6
Кнопка «RIGHT» (вправо) Выбор/отключение правого канала.
7
«LEFT/dB» 7- сегментный светоди-
одный дисплей левого канала.
Показывает усиление выбранного левого канала
2
.
8
«RIGHT/dB» 7- сегментный свето-
диодный дисплей правого канала.
Показывает усиление выбранного правого канала.
Таблица 2. Функции задней панели VA-8xl
№
Элемент
Назначение
1
Клеммные блоки «OUT»
Для подключения приемников звуковых сигналов (от 1 до 8).
2
Клеммные блоки «IN»
Для подключения источников звуковых сигналов (от 1 до 8).
Ваш усилитель VA-8xl
1
От –95 дБ до +31 дБ с шагом 0,5 дБ.
2
В децибелах
