Инструкция по эксплуатации Kramer VA-8xl
Страница 13
13
Подсоедините ПК или другое устройство управления (см. п. 6.2.1).
•
Установите DIP-переключатели каждого устройства (см. п. 6.1.2).
•
Подсоедините к каждому из устройств шнур электропитания.
•

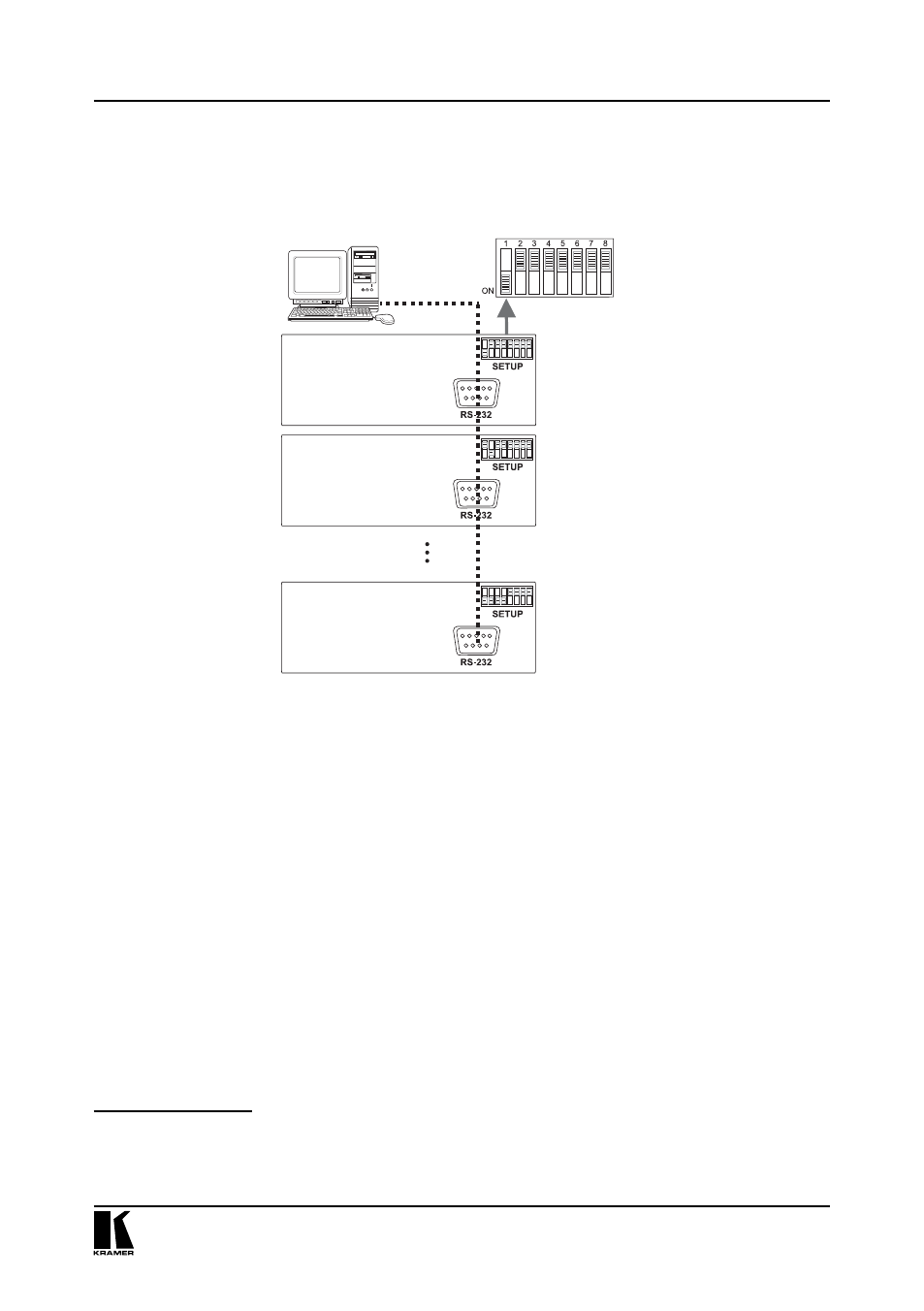

На рис. 7 показана конфигурация из 15 устройств VA-8xl.
Рис. 7. Конфигурация из 15 устройств VA-8xl
1
6.2.1 Подключение интерфейса управления к комплекту устройств
Чтобы подключить к комплекту устройств интерфейс управления, выберите
один из способов:
Подключите порт RS-232 первого устройства
•
VA-8xl к ПК или другому
устройству управления, а затем соедините между собой порты RS-232
остальных устройств VA-8xl, пользуясь специально подготовленными
кабелями RS-232 (см. п. 6.2.1.1), или
Подсоедините ПК или другое устройство управления к порту
•
«RS-232 in»
(разъем DB9F) на преобразователе интерфейсов Kramer Tools VP-43xl,
а затем соедините порт RS-485 VP-43xl с портами RS-485 всех устройств
VA-8xl (см. п. 6.2.1.2).
6.2.1.1 Подготовка порта RS-232
2
для набора устройств
Чтобы подключить ПК к комплекту устройств VA-8xl, не пользуйтесь нуль-
модемным адаптером. Действуйте в следующем порядке
3
:
1
См. рис. 8 относительно соединения портов RS-232.
2
Выберите интерфейс управления RS-232 при расстоянии до 25 м и соединении «точка—точка».
3
Подготовка специального кабеля RS-232 (не требуется при подключении отдельного устройства VA-8xl, см.
п. 6.1.1) как показано на рис. 7 и рис. 8.
Управление VA-8xl с помощью последовательного интерфейса
Устройство 1
Устройство 2
Устройство 15
