Руководство по эксплуатации для AKD | 9 Электрический монтаж

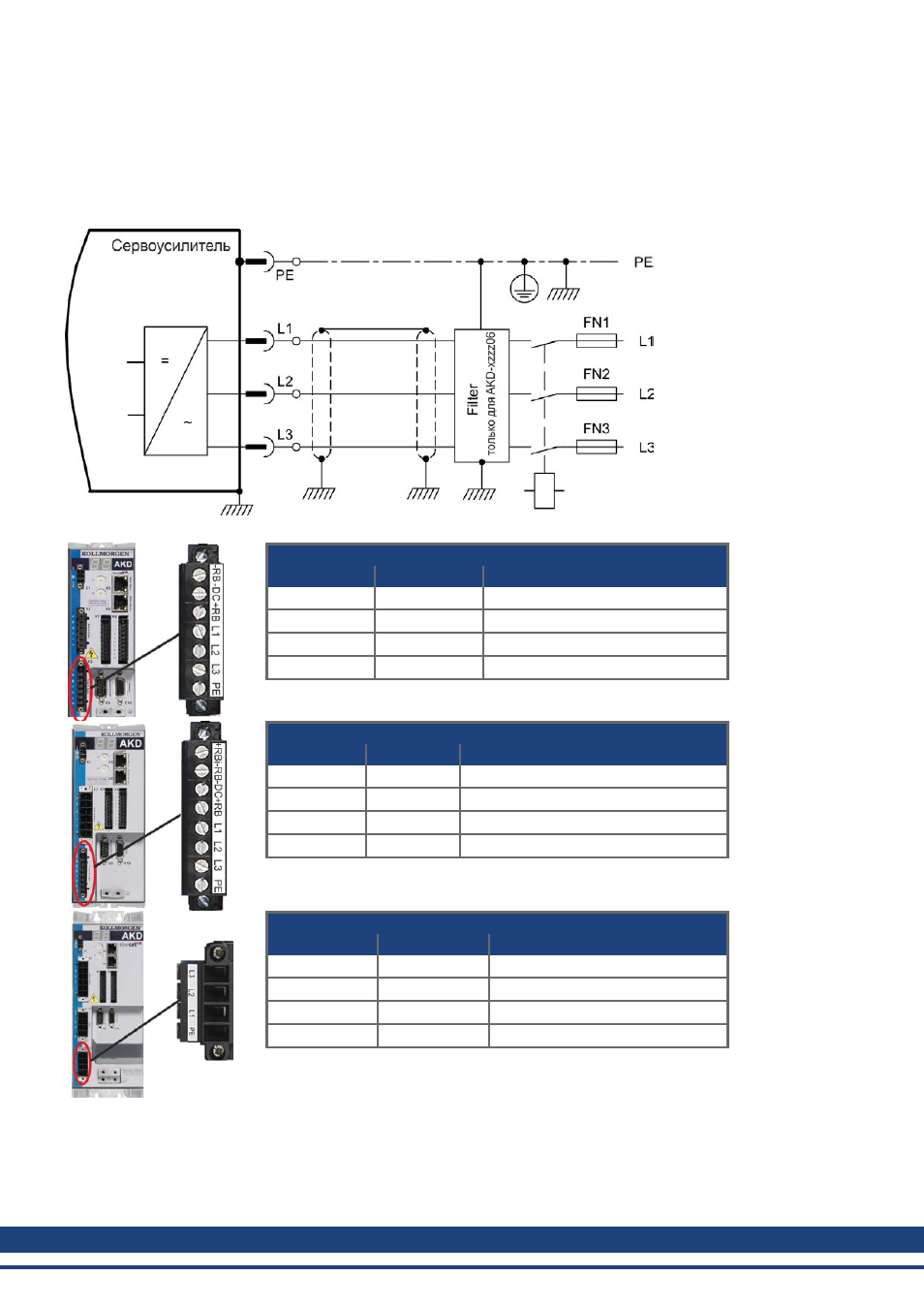

9.8.4 Подключение к электропитанию (X3, X4)
9.8.4.1 Трехфазное подключение (все типы AKD)
l
Непосредственно к 3-фазной сети электроснабжения, сети электроснабжения => стр.93
l
Фильтрация для AKD-xzzz06 обеспечивается пользователем.
l
Предохранители (например, плавкие предохранители) предоставляются пользователем => стр.38
AKD-x00306-AKD-x00606 (X3)
Контакт
Сигнал
Описание
4
L1
Фаза L1
5
L2
Фаза L2
6
L3
Фаза L3
7
PE
Защитное заземление
AKD-x01206 (X3)
Контакт
Сигнал
Описание
5
L1
Фаза L1
6
L2
Фаза L2
7
L3
Фаза L3
8
PE
Защитное заземление
AKD-x02406 & AKD-xzzz07 (X4)
Контакт
Сигнал
Описание
1
L1
Фаза L1
2
L2
Фаза L2
3
L3
Фаза L3
4
PE
Защитное заземление
96
Kollmorgen™ | Ноябрь 2012
